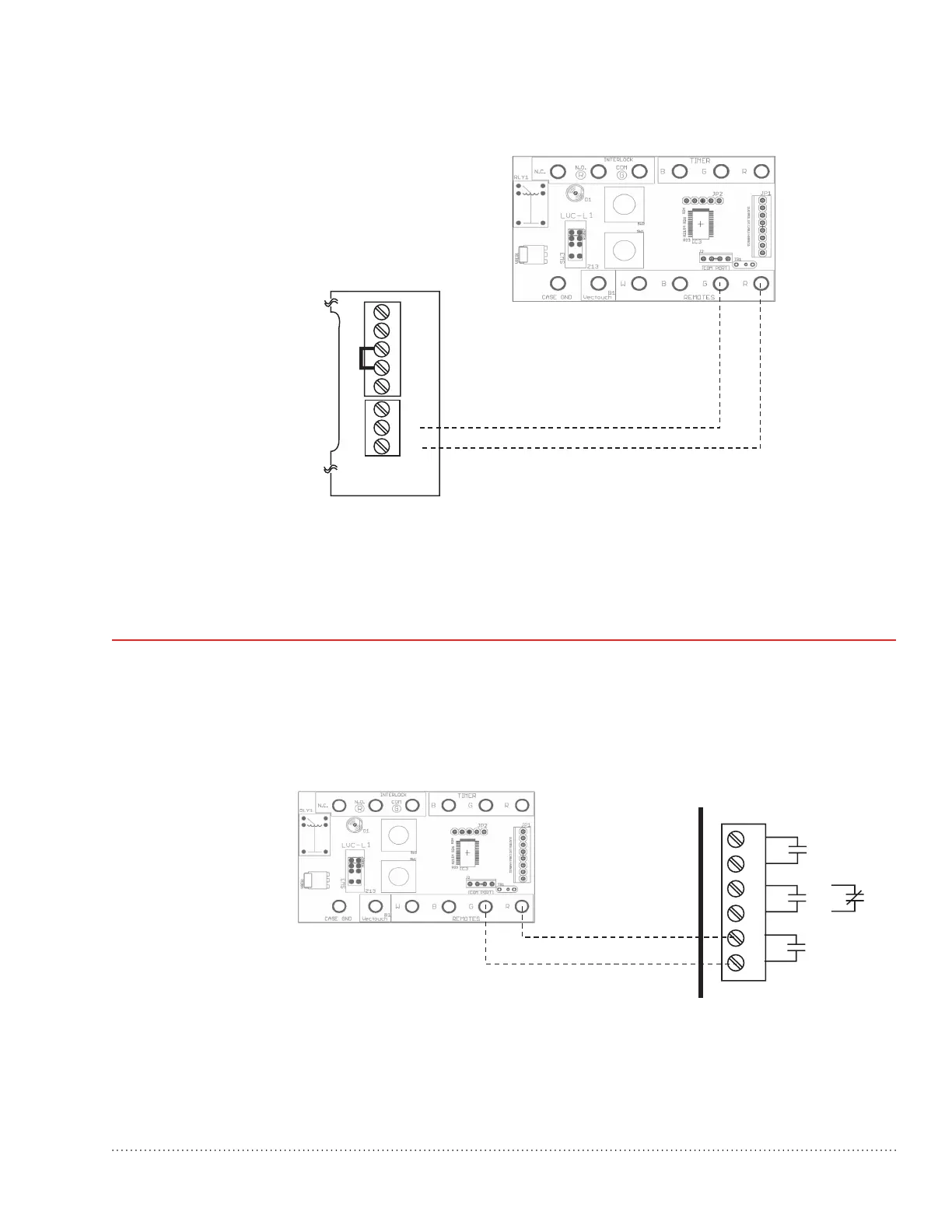

Câblage (suite)
Suivez ce schéma
si vous utilisez un
VisionPRO IAQ.
MF28988
NON
UTILISÉ
NON
UTILISÉ
C
Rc
R
U1
U1
U2
U2
C
Rc
R
U1
U1
U2
U2
U1/U1 RELAIS IAQ (QUALITÉ DE L’AIR AMBIANT) CONFIGURABLE POUR
HUMIDIFICATEUR, DÉSHUMIDIFICATEUR OU ÉVENT
U2/U2 RELAIS IAQ (QUALITÉ DE L’AIR AMBIANT) CONFIGURABLE POUR
HUMIDIFICATEUR, DÉSHUMIDIFICATEUR OU ÉVENT
THERMOSTAT
PRESTIGE
ALIMENTATION
DU VENTILA
TEUR
Suivez ce schéma
si vous utilisez un
thermostat Prestige™
(verrouillage non
représenté).
H1
M2
D1
M2
V1
T2
U
H
N
OR
MF28989
Module d’interface
d’équipement
VisionPRO IAQ
CONSEIL : Alliez le thermostat Prestige 2.0 avec commande à distance de surventilation sans fil pour
assurer une commande de surventilation partout dans la maison.
