Installation en fonction de l’application
Idéal dans les cas suivants…
• L’accès à un retour central pour le
déshumidificateur est disponible.
• L’orifice d’évacuation doit être doté
d’un clapet antirefoulement afin de
réduire le refoulement lorsque le
déshumidificateur n’est pas en marche,
mais que le système de climatisation
l’est.
• Clapet antirefoulement du conduit
de l’humidificateur ouvert à 20 %
pour fournir de l’air sec à un endroit
particulier (facultatif).
ALIMENTATION
RETOUR
SECTION DE TRAITEMENT D’AIR
DÉSHUMIDIFICATEUR
MF33150
RETOUR
SÉPARÉ
REGISTRE
DE REFOULEMENT
(REGISTRE
DE GRAVITÉ
(EN OPTION)

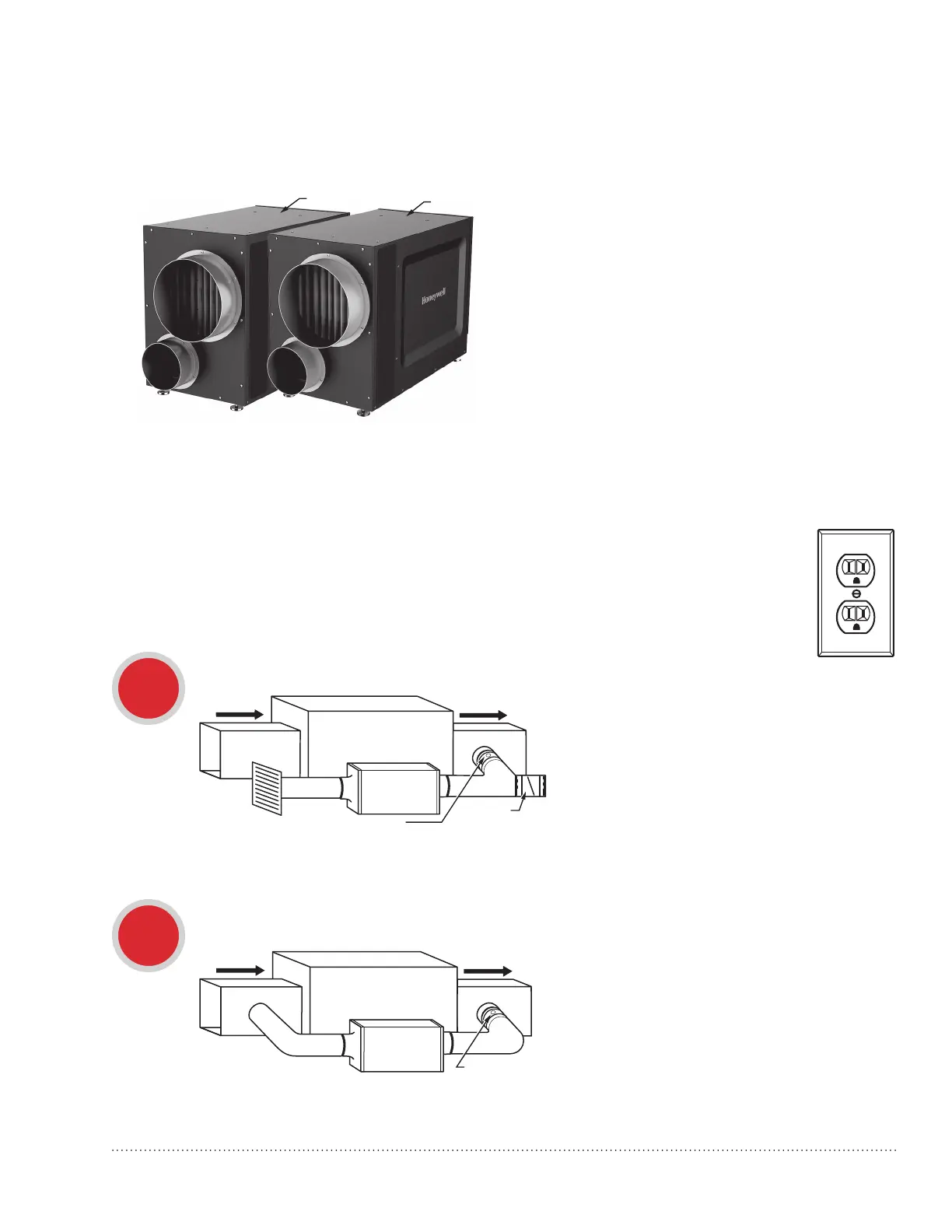

Retour dédié vers alimentation principale
Système d’humidification DR90/DR120A3000 33-00298EFS—01
22
Le conduit flexible est recommandé pour la connexion aux collets DR90/DR120A3000 pour réduire le bruit
dû aux vibrations.
M24745
Exigences électriques :
Sortie 115 V c.a. Disjoncteur de
fuite à la terre recommandé.
Taille de conduit : Utiliser un diamètre rond de 10
po de diamètre minimum pour des longueurs de
conduit allant jusqu’à 7,6 m (25 pi). 12 po minimum
sont requis pour des longueurs supérieures à 7,6 m
(25 pi). Les conduits secondaires partant de l’arrivée
principale/l’échappement principal doivent être
de 10 po ronds minimum pour 23 canalisations
secondaires, et de 12 po ronds ou plus pour
4 canalisations secondaires ou plus.
Pour l’orifice du ventilateur d’air frais en option, utiliser
un conduit isolé rond pour des longueurs jusqu’à
15,2 m (50 pi). Utiliser un conduit rond de 8 po pour
des longueurs de 15,2 m (50 pi) ou plus, ou si plus de
100 pi3/m sont requis.
Zones isolées : Une déshumidification efficace peut
nécessiter un acheminement de conduits vers une
zone isolée ou à débit d’air stagnant.
MF27324
REGISTRE
DE REFOULEMENT
ALIMENTATION
RETOUR
SECTION DE TRAITEMENT D’AIR
DÉSHUMIDIFICATEUR
Retour principal vers alimentation principale
Idéal dans les cas suivants…
• Faire fonctionner le déshumidificateur
lorsque la climatisation n’est pas en
marche.
• L’orifice d’évacuation doit être doté
d’un clapet antirefoulement afin de
réduire le refoulement lorsque le
modèle DR90/DR120A3000 n’est pas
en marche, mais que le système de
climatisation l’est.
• L’accès à un retour central pour le
déshumidificateur est impossible.
A
B
MCR36852
DR120
DR90
