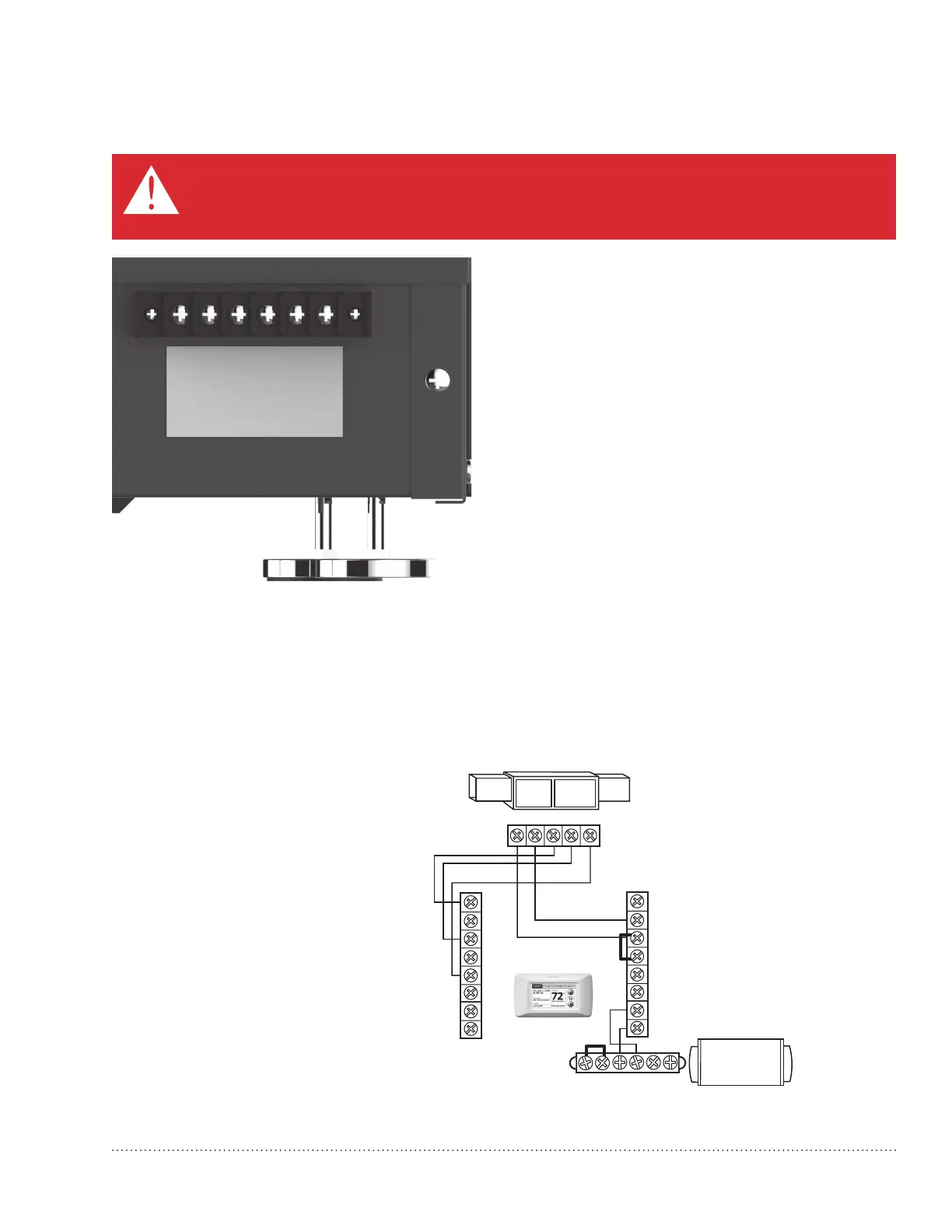

Description des bornes
REMARQUE : Les vis externes sur le bloc de
connexion fixent le bloc au châssis. Elles ne sont
pas destinées au câblage.
Une borne pour fils électriques est située sur le
panneau latéral du déshumidificateur.
Les six bornes pour le bloc de connexion (de
gauche à droite sur l’illustration) sont :
FLOAT: Flotteur ou capteur d’eau basse tension
externe (deux bornes). Utiliser le
contacteur normalement fermé.
DHUM: Fonctionnement du compresseur et du
ventilateur pour la déshumidification
R: Sortie de 24 V pour le DR90/DR120
FAN: Activation du ventilateur uniquement
pour la ventilation
C: Sortie de 24 V pour le DR90/DR120
Des appareils de 24 V externes peuvent être
alimentés avec les bornes R et C (20 VA max.).
Câblage
Câbler le DR90/DR120A3000 conformément au schéma s’appliquant au fonc-
tionnement désiré.
Système d’humidification DR90/DR120A3000 33-00298EFS—01
24
DÉSHUMIDIFICATEUR
THERMOSTAT
GYWR C
MF29839A
C
Rc
R
H
H
DH
DH
W
W2
Y
Y2
G
K
REMARQUE : LE THERMOSTAT DOIT ÊTRE CONFIGURÉ POUR ALIMENTER
LE VENTILATEUR DE L’APPAREIL DE CHAUFFAGE LORS
DE L’APPEL DE DÉSHUMIDIFICATION.
DHUM
+
+
R
FAN
C
FLOAT
Respecter ce schéma si un
thermostat Prestige™
est utilisé.
MISE EN GARDE : Risque de basse tension.
Peut endommager l’équipement.
Débrancher l’équipement de CVCA avant de commencer l’installation.
