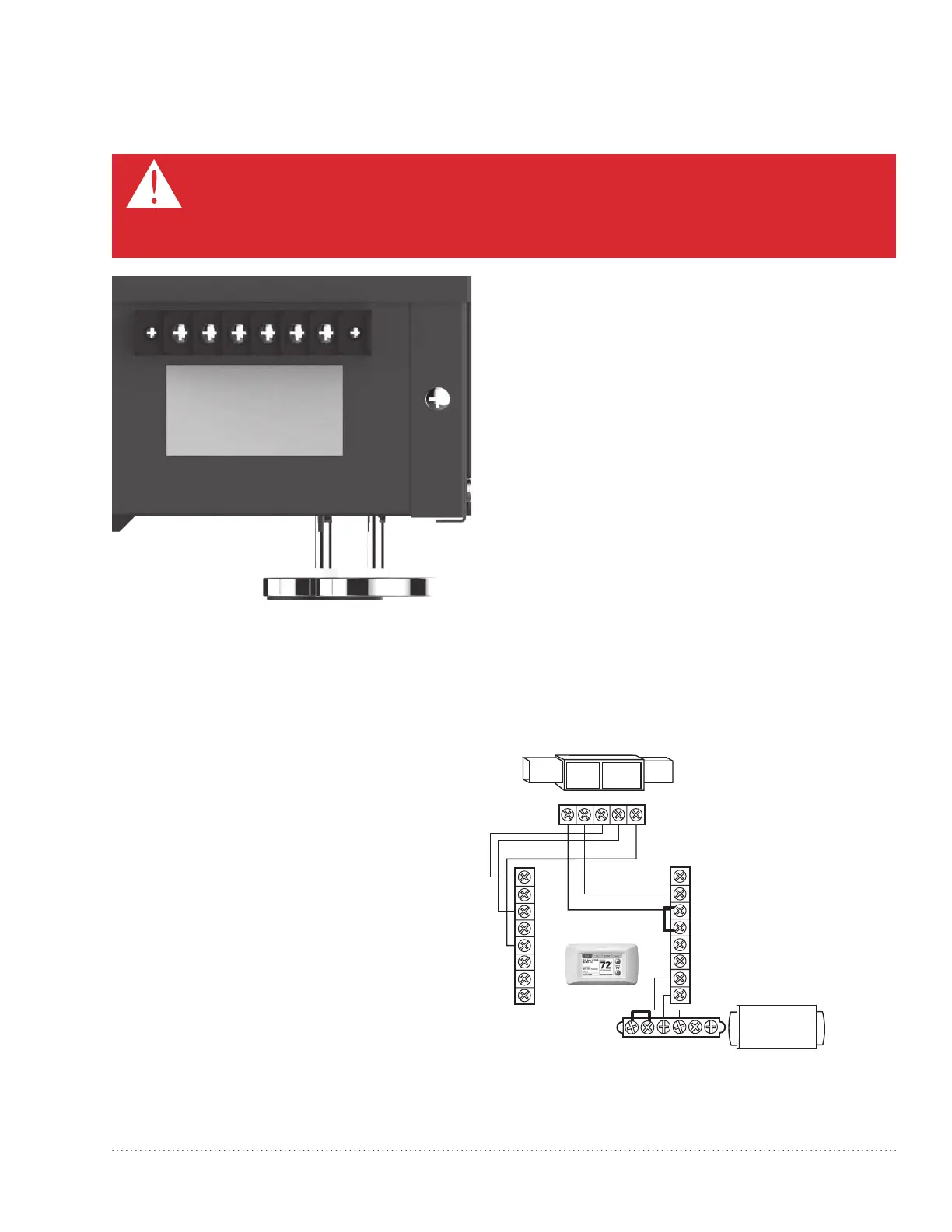

Descripción de las terminales
NOTA: Los tornillos externos del bloque terminal
aseguran el bloque al chasis. No se utilizan para el
cableado.
Hay un bloque de terminales de cableado en el
panel lateral de la unidad deshumidificadora.
Los seis terminales del bloque terminal (de
izquierda a derecha en la foto) son:
FLOAT: Interruptor externo del flotador de
bajo voltaje o sensor de agua (dos
terminales). Utilice el interruptor
normalmente cerrado.
DHUM: (deshumidificador) Funcionamiento
del compresor y del ventilador para la
deshumidificación
R: Salida del DR90/120 24V
FAN: (ventilador) Activación del ventilador
únicamente para ventilación
C: Salida del DR90/120 24V
Los dispositivos externos de 24V pueden
alimentarse en los terminales R y C (20VA máx.).
Cableado
Conecte el DR90/DR120A3000 según el diagrama que se aplique al funcionamiento
que usted desee.
Sistema de humidificación DR90/DR120A3000 33-00298EFS—01
40
DESHUMIDIFICADOR
HVAC (equipo de calefacción, ventilación y aire acondicionado)
TERMOSTATO
GYWR C
MS29839
C
Rc
R
H
H
DH
DH
W
W2
Y
Y2
G
K
TA: EL TERMOSTATO DEBERÁ ESTAR CONFIGURADO PARA IMPULSAR
VENTILADOR DEL SISTEMA DE CALEFACCIÓN DURANTE LA DEMANDA
CIÓN.
DHUM
+
+
R
FAN
C
FLOAT
Siga este diagrama si utiliza el
termostato Prestige™.
PRECAUCIÓN: Peligro de bajo voltaje.
Puede dañar el equipo.
Desconecte el equipo de calefacción, ventilación y aire acondicionado (HVAC) antes de
comenzar la instalación.
