Manuel d’utilisateur détecteur à distance E
3
Installation
Montage
Montage
Le détecteur à distance E³Point est conçu pour le montage dans
une boîte électrique extra large (2 3/8”) (non incluse) de même
façon qu’une plaque d’interrupteur. Quelques suggestions de boîtes
électriques : T&B BC1110, Hubbel 1110, OZ_Gedney 18112,
Appleton 18112, Bowers 10612-BW ou Steel City 68371-12.
L’unité ne convient pas aux boîtes simple (single gang) avec anneau
à boue telles les T&B 52CO ou 52C13.
s
Passer les fils dans la boîte électrique puis connecter au capteur
à distance (selon le schéma de connexion).
s
Insérer la sonde (2) dans la plaque (1) puis insérer le couvercle
arrière (3) par dessus la sonde, dans la plaque (écouter pour
un « clique »).
s
Affixer l’unité à la boîte électrique (4) avec les vis appropriés
(5).
2

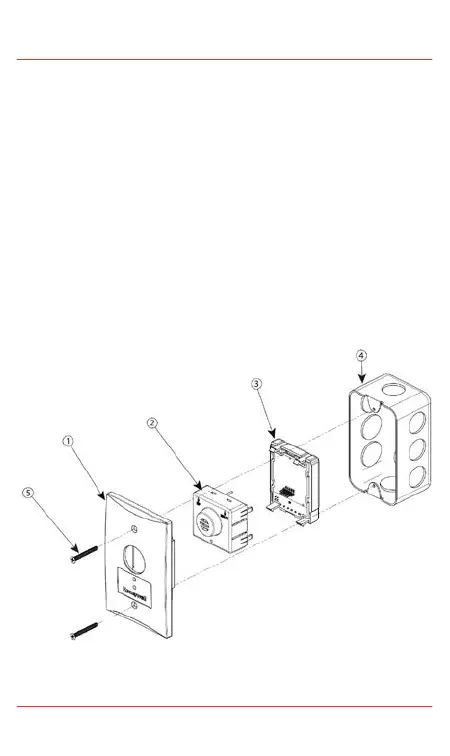

Illustration 1. Pièces du détecteur à distance
