Manuel d’utilisateur détecteur à distance E
3
Schéma de connexion
Connecter la sonde à distance à l’unité principale
Schéma de connexion
Connecter la sonde à distance à l’unité principale

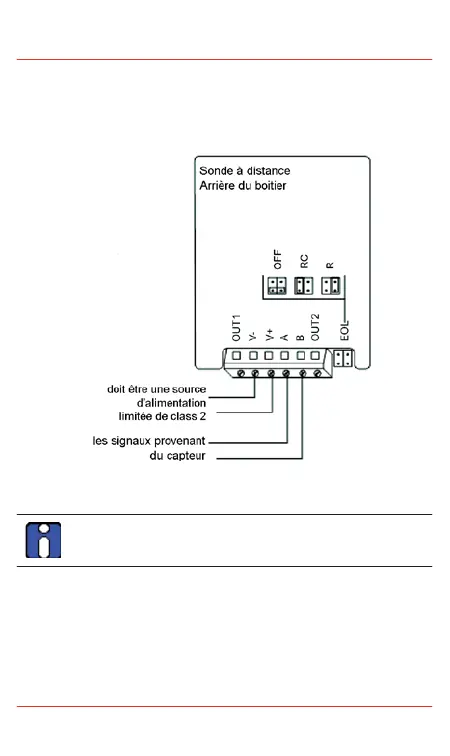

Illustration 2. Connexion de l’unité principale au détecteur à distance
Les connecteurs OUT1 et OUT2 sur le bornier de la sonde à
distance ne sont pas utilisés. NE PAS connecter de fils à ces
endroits.
Câblage : Le câblage de signal devrait être effectuer avec #20-
24 AWG pair, torsadé et blindé Belden 9841, ou similaire. Les
unités ne réseau ne doivent pas avoir plus de 600 m (2000 pi) de
câble #22 AWG. Les calibres plus petits sont limité par la même
limite de résistance. Le DEL de la plaque clignote pour indiquer la
communication avec l’unité principale.
