Honeywell Fema Moduflex F Series User Manual

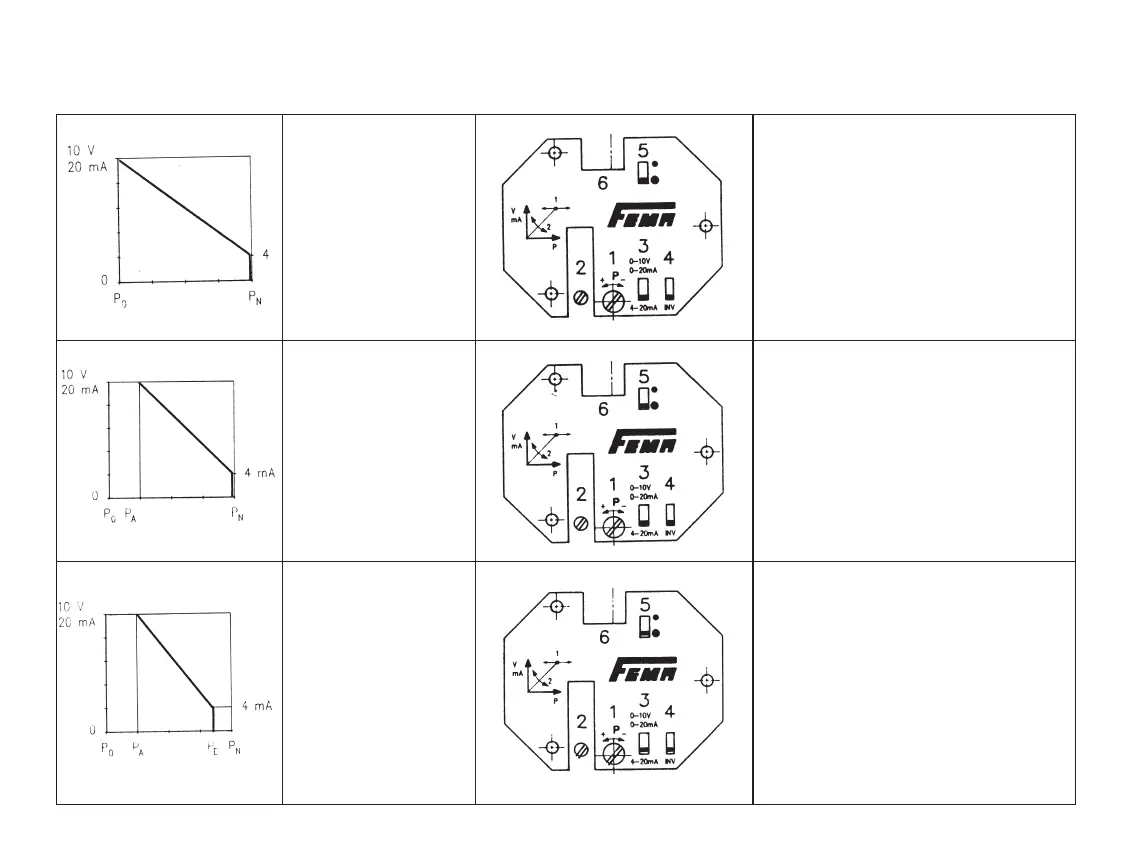

Ausgangssignal 20–4 mA (10–2 V)
Invertierung: Steigender Druck = fallendes Ausgangssignal
Output signal 20–4 mA (10–2 V)
Reversal: rising pressure = falling output signal
14
Für alle Einstellungen gilt: Bei (P
E
– P
A
) < 0,7
.
P
N
Schalter 5 auf 5 stellen. For all adjustments: where (P
E
– P
A
) < 0,7
.
P
N
set switch 5 to 5
Bereich: P
0
→ P
N
P
0
; 20 mA (10 V)
P
N
; 4 mA (2 V)
Range: P
0
→ P
N
P
0
; 20 mA (10 V)
P
N
; 4 mA (2 V)
Bereich: P
A
→ P
N
P
A
; 20 mA (10 V)
P
N
; 4 mA (2 V)
Range: P
A
→ P
N
P
A
; 20 mA (10 V)
P
N
; 4 mA (2 V)
Bereich: P
A
→ P
E
P
A
; 20 mA (10 V)
P
E
; 4 mA (2 V)
Range: P
A
→ P
E
P
A
; 20 mA (10 V)
P
E
; 4 mA (2 V)
Ausgehend von der Grundeinstellung:
1. Schiebeschalter 3 auf 4–20 mA
2. Schiebeschalter 4 auf INV
3. Ausgangssignal überprüfen
Starting from basic adjustment:
1. Set sliding switch 3 to 4–20 mA
2. Set sliding switch 4 to INV
3. Check output signal
1. Schiebeschalter 3 auf 4–20 mA
2. Schiebeschalter 4 auf INV
3. Druck P
N
anlegen
4. An Spindel 1 Ausgangssignal auf 4 mA einstellen
5. Druck P
A
anlegen
6. An Potentiometer 2 20 mA einstellen
1. Set sliding switch 3 to 4–20 mA
2. Set sliding switch 4 to INV
3. Apply pressure P
N
4. Set output signal to 4 mA on spindle 1
5. Apply pressure P
A
6. Set 20 mA on potentiometer 2
1. Schiebeschalter 3 auf 4–20 mA
2. Schiebeschalter 4 auf INV
3. Druck P
E
anlegen
4. An Spindel 1 Ausgangssignal auf 4 mA einstellen
5. Druck P
A
anlegen
6. An Potentiometer 2 20 mA einstellen
1. Set sliding switch 3 to 4–20 mA
2. Set sliding switch 4 to INV
3. Apply pressure P
E
4. Set output signal to 4 mA on spindle 1
5. Apply pressure P
A
6. Set 20 mA on potentiometer 2
