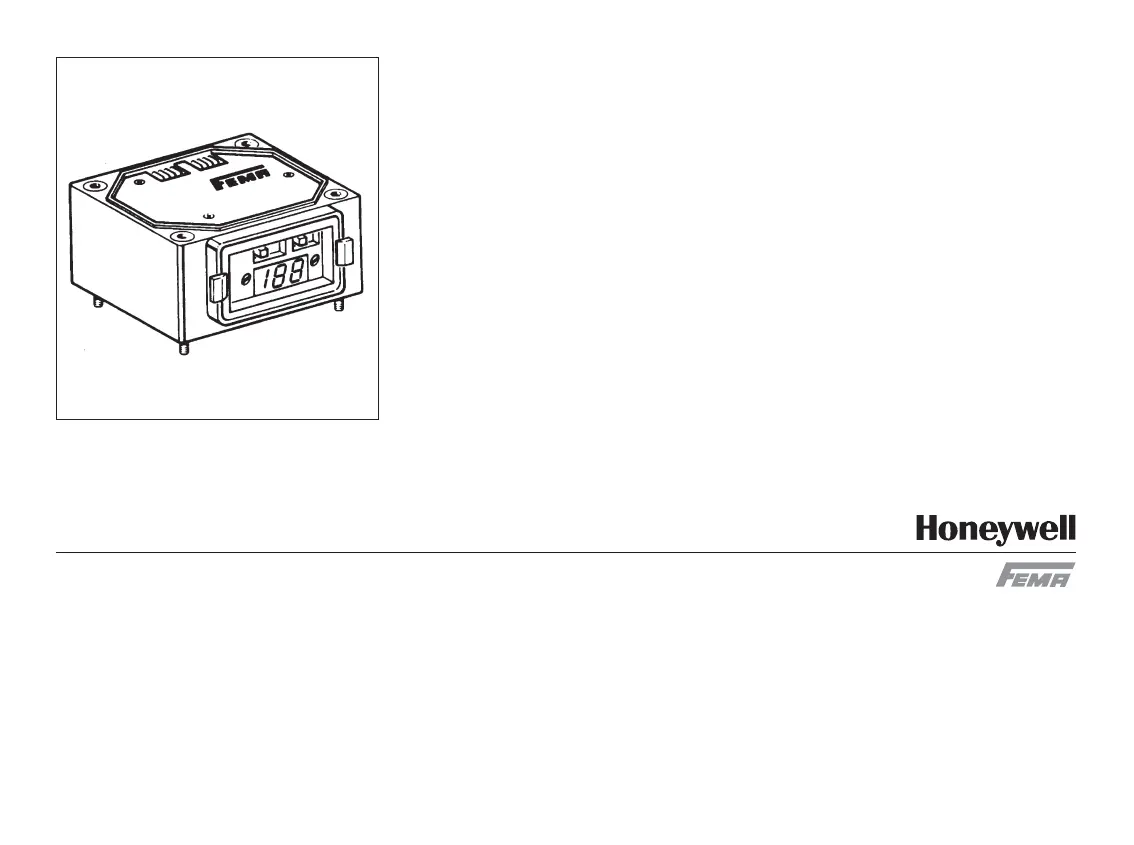

Einstellung des Anzeigemoduls AZ
Die Versorgungsspannung am Drucktransmitter
ist bereits angeschlossen
Benötigtes Zubehör: Digitalanzeige AZ 331 mit
Werkseinstellung 0–10, d. h. das Ausgangssignal
des Transmitters wird als Bereich 0–10 auf der
Anzeige dargestellt.
1a.) Versorgungsspannung abschalten.
1b.) Digitalanzeige aufstecken (Flachbandstecker
in freie Steckbuchse am ED einführen).
1c.) Versorgungsspannung einschalten und
ca. 10 min. abwarten (Aufwärmphase).
1d.) Einstellungen an Potentiometer 1 und 2 des
Auswertemoduls ED vornehmen und überprüfen.
1e.) Versorgungsspannung abschalten und
Digitalanzeige abnehmen.
1f.) Versorgungsspannung einschalten.
Wichtiger Hinweis: Der Schalter INV beeinflusst
die Digitalanzeige nicht, lediglich das Ausgangs-
signal des Transmitters wird invertiert.
Setting of display module AZ
The supply voltage at the pressure transmitter is
already connected
Accessories required: Digital display AZ 331 with
factory setting 0–10, i. e. the output signal of the
transmitter is displayed on the display as range
0–10.
1a.) Switch off the supply voltage.
1b.) Plug on the digital display (introduce ribbon
plug in free socket on the ED).
1c.) Switch on the supply voltage and wait
approx. 10 min. (heating up phase).
1d.) Make and check settings on potentiometer
1 and 2 of the evaluation module ED.
1e.) Switch off the supply voltage and remove
the digital display.
1f.) Switch on the supply voltage.
Important note: The switch INV does not
influence the data display, only the output
signal of the transmitter is inverted.
FEMA Regelgeräte FEMA Controls
Honeywell GmbH Honeywell GmbH
Böblinger Straße 17 Böblinger Straße 17
D-71101 Schönaich D-71101 Schönaich
Telefon 0 70 31 / 6 37-02 Phone 0 70 31 / 6 37-02
Telefax 0 70 31 / 6 37-8 50 Fax 0 70 31 / 6 37-8 50
7156.996/13
MU2B-0250GE51 R0407 www.fema.biz
