Humidificateur à électrodes HM750A1000
GUIDE D’INSTALLATION RAPIDE
LISEZ ET CONSERVEZ CES INSTRUCTIONS.
Ce guide doit être conservé par l’installateur. Vous trouverez de plus amples
renseignements et des pratiques exemplaires dans le guide détaillé du produit
sur le site customer.honeywell.com
CONTENU DE L’EMBALLAGE
• Humidificateur HM750
•
HumidiPRO H6062
•
Buse de distribution
•
T
uyau de vidange en
caoutchouc
• Tuyau d’eau en LDPE
• Déflecteur (montage sur conduit seulement)
•
Joint en mous
se (montage sur conduit seulement)
•
T
uyau de vapeur (montage au mur seulement)
•
Raccords, quincaillerie et gabarit de montage
REMARQUE
Il y a un comprimé de sel à l’intérieur du cylindre de l’humidificateur
servant à augmenter la conductivité lors de l’humidification. Il peut
émettre un bruit de cliquetis lorsque vous déplacez l’humidificateur.
OUTILS ET MATÉRIEL REQUIS
• Tournevis à tête plate • Tournevis cruciforme (Phillips)
• Clé • Conduite d’eau en cuivre (facultatif)
MONTAGE
Exigences d’emplacement
Le HM750 peut être installé sur un montant de 2x4 à côté de la fournaise ou
sur le conduit d’approvisionnement d’air. Les choses à considérer lorsque vous
choisissez un emplacement pour l’installation de l’humidificateur sont les
suivants:
•
L
’humidificateur doit être de niveau et monté verticalement sur un montant de
2x4 ou sur le conduit. Prévoyez les dégagements minimaux tels qu’illustrés à la
Fig. 1.
• L’espace doit avoir une température ambiante entre 5 et 40 °C (41 et 104 °F)
et une humidité relative de 5 à 95 % (sans condensation).
24 PO (610 MM)
4 PO (102 MM)
1 PO
(25 MM)
5 et 40° C
(41 et 104 °F)
5-95 %
1 PO (25 MM) SI L’APPAREIL EST CÂBLÉ AVANT LE MONT
36 PO (914 MM) POUR PERMETTRE L’ACCÈS AU CÂBLAGE.
1
1

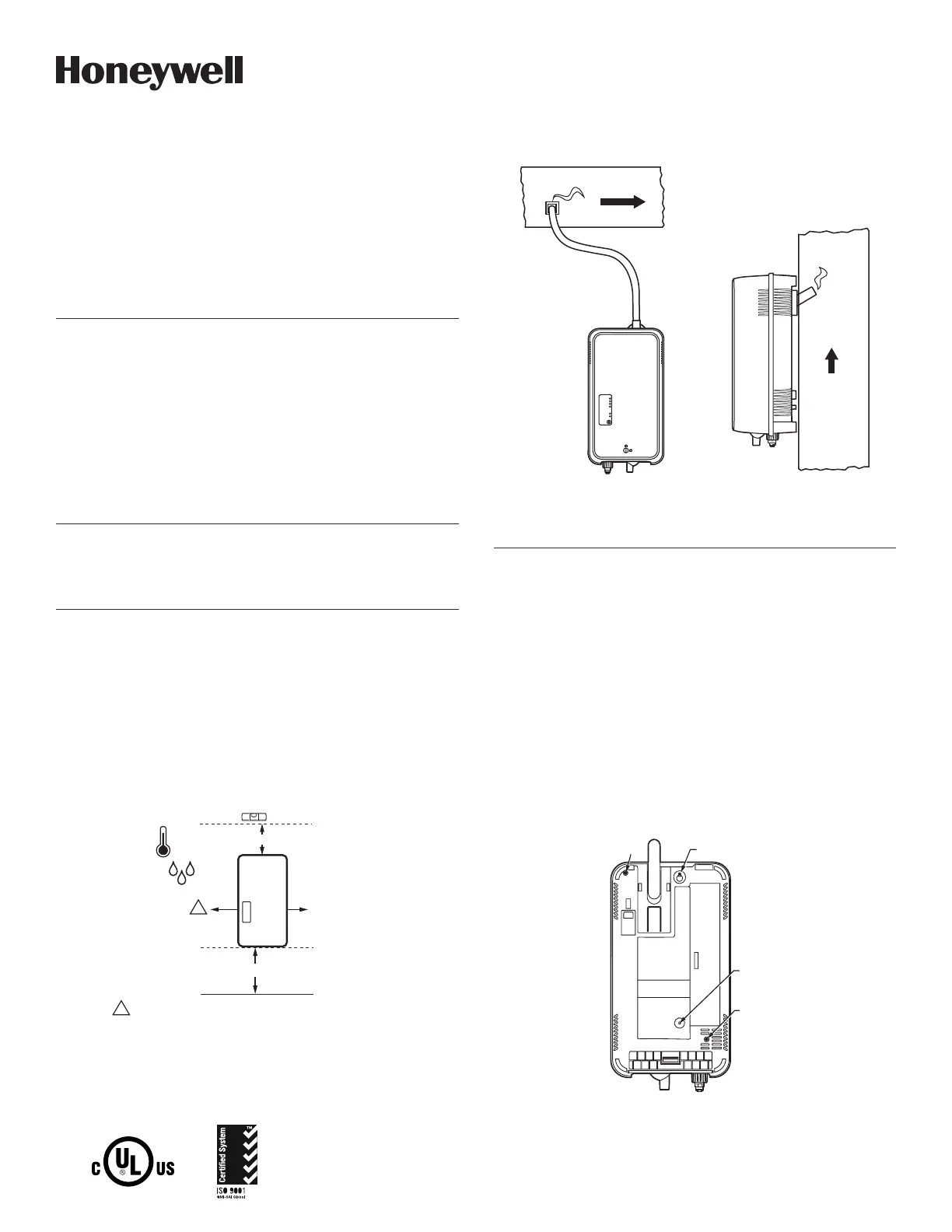

Fig. 1. Dégagements recommandés.
ÉCOULEMENT
D’AIR
ÉCOULEMENT
D’AIR
Fig. 2. Montage mural. Fig. 3. Montage sur conduit.
Montage au mur
Le HM750 est préconfiguré pour être fixé au mur. Dans cette configuration,
l’humidificateur peut être fixé sur un montant de 2 x 4 et la buse de
distribution de la vapeur, à l’extrémité du tuyau de vapeur de 5 pi (1,5 m), est
insérée dans le conduit d’approvisionnement d’air (voir Fig. 2).
REMARQUE
Utilisez les vis #8 de 2 po (5 cm) fournies pour installer l’humidificateur
directement sur un montant de 2 x 4. Utilisez des vis plus longues si le
montant est dernière du gypse ou une autre entretoise.
REMARQUE
L’humidificateur DOIT être installé de sorte que la buse de distribution
de la vapeur est plus haute que l’humidificateur (voir Fig. 2). Le tuyau de
vapeur doit avoir une pente d’au moins 4 pouces (10 cm) d’élévation sur
une longueur de 12 pouces (30 cm).
1.
Enlevez le couvercle de l’humidificateur et retirez le cylindre. Insérez l
a vis
pour le trou de serrure (trou de vis supérieur) de l’humidificateur jusqu’à ce
qu’une longueur de 1/4 po (6 mm) soit exposée. Accrochez l’humidificateur
sur la vis par le trou de serrure (voir Fig. 4).
2. Après avoir vérifié que l’humidificateur est de niveau, vissez-le sur le montant
à travers le trou de vis inférieur (voir Fig. 4).
TROU DE
SERRURE
MONTAGE
SUR MONTAN
MONTAGE
SUR CONDUIT
Fig. 4. Emplacements de montage (vue arrière).
3. Percez un trou de 13/4” dans le conduit pour la buse de distribution de
la vapeur. Fixez le tuyau de vapeur à la buse et à l’adapteur de tuyau sur
l’humidificateur. Puis insérez la buse et fixez-la avec des vis.
