Humidificateur à électrodes HM750A1000
CÂBLAGES ÉLECTRIQUES
Branchement des dispositifs
Exigences
Utilisez un fil solide d’un calibre d’au moins 18 AWG.
Les fils bas
se tension doivent passer à travers l’ouverture à gauche du
connecteur de câble « strain relief ».
As
surez-vous que les câbles de commande sont aussi courts que possible.
Procédure de câblage
L’humidificateur peut être connecté sur les trois dispositifs suivants, trois (Fig. 9):
1. Humidistat ou thermostat
2.
Dispositif de vérification de présence d’air (recommandé)
3.
Ventil
ateur de circulation d’air (facultatif)
Humidistat ou thermostat
Branchez un humidistat ou un thermostat aux bornes HUM de
l’humidificateur. L’humidificateur fournit une alimentation de 24Vca pour
alimenter l’humidistat ou le thermostat si nécessaire (5 VA max.).
Dispositif de vérification de présence d’air
Honeywell recommande l’utilisation d’un dispositif de vérification de présence
d’air tel que le pressostat différentiel de Honeywell (50027910001) afin
de s’assurer que l’humidificateur fonctionne seulement lors qu’il y a une
circulation d’air. Branchez le dispositif aux bornes AP. Si vous n’installez pas
un dispositif, placez un cavalier entre les bornes AP.
Ventilateur de circulation d’air
Vous pouvez connecter un ventilateur externe aux bornes EXTERNAL. Le
ventilateur fonctionnera lorsqu’il y a une demande d’humidification.
DISPOSITIF DE VÉRIFICATION
DE PRÉSENCE D'AIR
(OU CAVALIER)
THERMOSTAT OU HUMIDISTAT
24 Vca
COM
HUM
HUM
UN CAVALIER EST PRÉINSTALLÉ À LA PLACE D'UN DISPOSITIF DE VÉRIFICA
TION DE PRÉSENCE D'AIR.
RETIREZ LE CAVALIER SI VOUS UTILISEZ UN DISPOSITIF DE VÉRIFICATION DE PRÉSENCE D'AIR.
MF36863A
AP
AP
GT
RF
GF
Main Supply
Air Proving
Humidistat
External
L1
L2/N GND
2
3
1
1
CÂBLAGE POUR LE VERROUILLAGE DU VENTILATEUR (FACULTATIF)
2
PAR DÉFAUT, LA MISE À LA TERRE INTERNE EST RELIÉE À LA BORNE J13 POUR LA COMPATIBILITÉ
AVEC LA PLUPART DES CONNEXIONS AVEC OU SANS DISJONCTEUR DIFFÉRENTIEL.
S’IL Y A DES PROBLÈMES AVEC LE DISJONCTEUR DIFFÉRENTIEL, BRANCHER LE FIL VERT
À LA BORNE J14 À LA PLACE.
3
J14J13

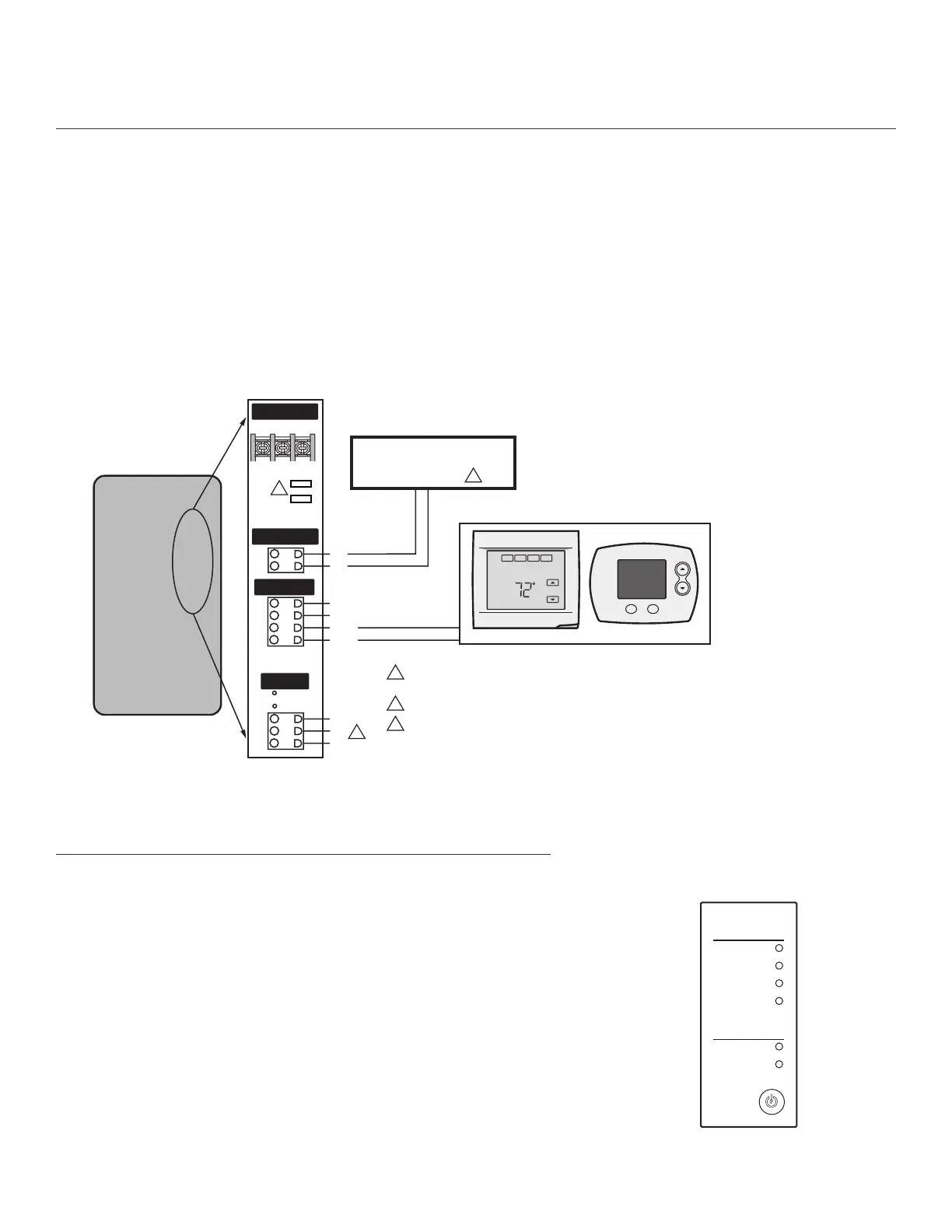

Fig. 9. Cablage des dispositifs.
VOYANTS DEL
Idle (En veille) - L’humidificateur est sous tension, mais ne produit pas d’humidité.
Filling (Remplissage) - L’humidificateur a reçu une demande d’humidification; le cylindre est en
train de se remplir.
Humidifying (Humidification) - L’humidificateur répond à une demande d’humidité. Le cylindre
devrait produire de la vapeur. Il peut y avoir un délai avant que la vapeur soit visible.
Draining (Vidange) - Le cylindre est vidangé à la suite d’une période de veille prolongée pour
éviter tout état de stagnation, ou la fonction de vidange a été activée manuellement. Lorsqu’une
vidange manuelle est lancée, il y a un bref délai afin de tempérer l’eau chaude.
Cylinder (Cylindre) - Lorsque le voyant clignote, le cylindre approche de la fin de sa durée de vie
utile. Lorsque le voyant est fixe, le cylindre a atteint la fin de sa durée de vie utile. Remplacez le
cylindre.
Fault (Anomalie) - Lorsque le voyant clignote, il y a une anomalie. Étudiez l’étiquette de
codes d’anomalie située derrière le couvercle de l’humidificateur pour obtenir de plus amples
renseignements ou communiquez avec votre professionnel d’entretien local.
Power (Alimentation) - Si l’humidificateur est hors tension (aucun voyant allumé), appuyez
sur le bouton POWER (alimentation) pendant une seconde pour le mettre sous tension. Si
l’humidificateur est sous tension, appuyez sur le bouton POWER pendant une seconde pour
lancer la mise de hors tension (le cylindre se vide et ensuite l’appareil s’éteint). Appuyez et
maintenez enfoncé le bouton d’alimentation pendant cinq (5) secondes pour réinitialiser toute
condition d’anomalie.
M36945
HM750
Status
Idle
Filling
Humidifying
Draining
Service
Cylinder
Fault
Power
Drain
Fault Codes In Front Cover
Fig. 10. Panneau de voyants DEL.
