About your new thermostat
CABLEADO

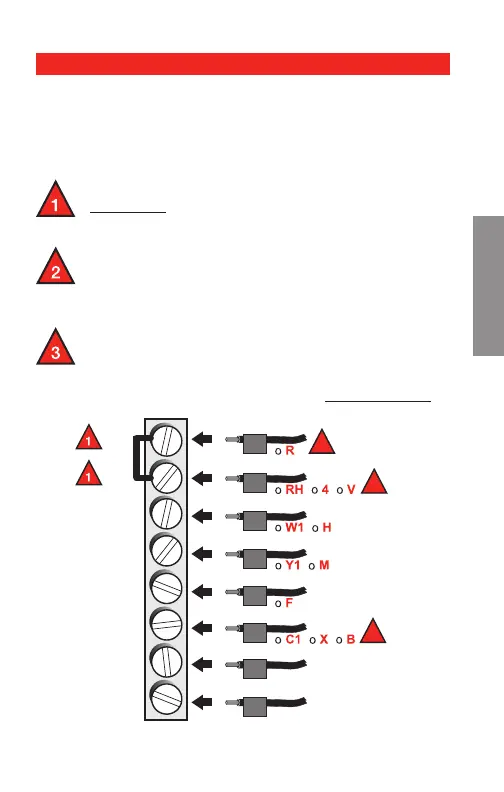

Cableado alterno (sistemas convencionales)
Si las etiquetas no corresponden con los terminales,
conecte los cables como se ilustra aquí (ver notas más
abajo).
Quite el empalme metálico que conecta R y RC
solamente si usted debe conectar los alambres
de R y de Rc.
Si su viejo termóstato tenía R y RC los alambres,
quite el empalme. Conecte el alambre de R
con el terminal de Rc, y el alambre Rc con el
terminal de R.
Si su viejo termóstato tenía solamente 1 alambre
C o C1, conéctelo con el terminal de C. Si su viejo
termóstato tenía 2 alambres C o C1, envuelva
cada uno con la cinta eléctrica y no los conecte.
RC
R
W
Y
G
C
Y2
W2
Rc
R
W
Y
G
C
Y2
W2
MS28076
2
3
2
Cableado—sistemas convencionales
