Honeywell RTH7600 Series Installation Instructions

69-2206ES—05 22
SETUPASSISTANCETROUBLESHOOTING SETUPASSISTANCETROUBLESHOOTING CABLEADO
About your new thermostat
Guía de instalación avanzada

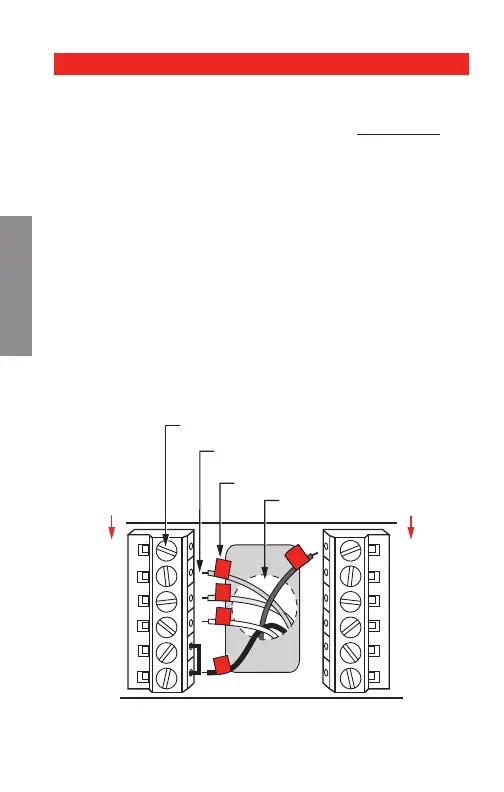

Conecte los cables: Bomba de calor
1. Coordine cada cable etiquetado con la misma letra del
termostato nuevo.
2. Con un destornillador afloje los tornillos de los
terminales, inserte los cables, luego ajuste los
tornillos.
3. Si E y Aux no tienen un cable conectado cada uno,
utilice una pequeña pieza de cable para conectarlos
uno con otro.
4. Introduzca el excedente de cable en la abertura de
la pared.
¿Los rótulos no coinciden?
Si los rótulos no coinciden con las letras de los termi-
nales en el termostato, consulte la página 23.
MS28104
Aux
E
L
C
G
Y
O/B
RC
R
CABLES ETIQUETADOS
TORNILLO
BOMBA DE CALOR
INSERTE LOS CABLES Y
APRIETE LOS TORNILLOS
ORIFICIO DE
CABLEADO
Y
G
R
Aux
O
BOMBA DE CALOR
Cableado—bomba de calefacción

Honeywell RTH7600 Series Specifications

General

Programmability	7-day programmable
Temperature Range	40°F to 90°F (4°C to 32°C)
Accuracy	+/- 1°F
Hold Function	Yes
Filter Change Alert	Yes
Power Source	Battery and/or Hardwired
Compatibility	Gas, oil, electric, heat pump systems
Temperature Control	Precise temperature control of +/-1°F
Stages	2 Heat/2 Cool
Display Type	Touchscreen
Weight	6.4 oz (181 g)
