Honeywell Z-Wave Series User Manual

3
Serie RCHT8600

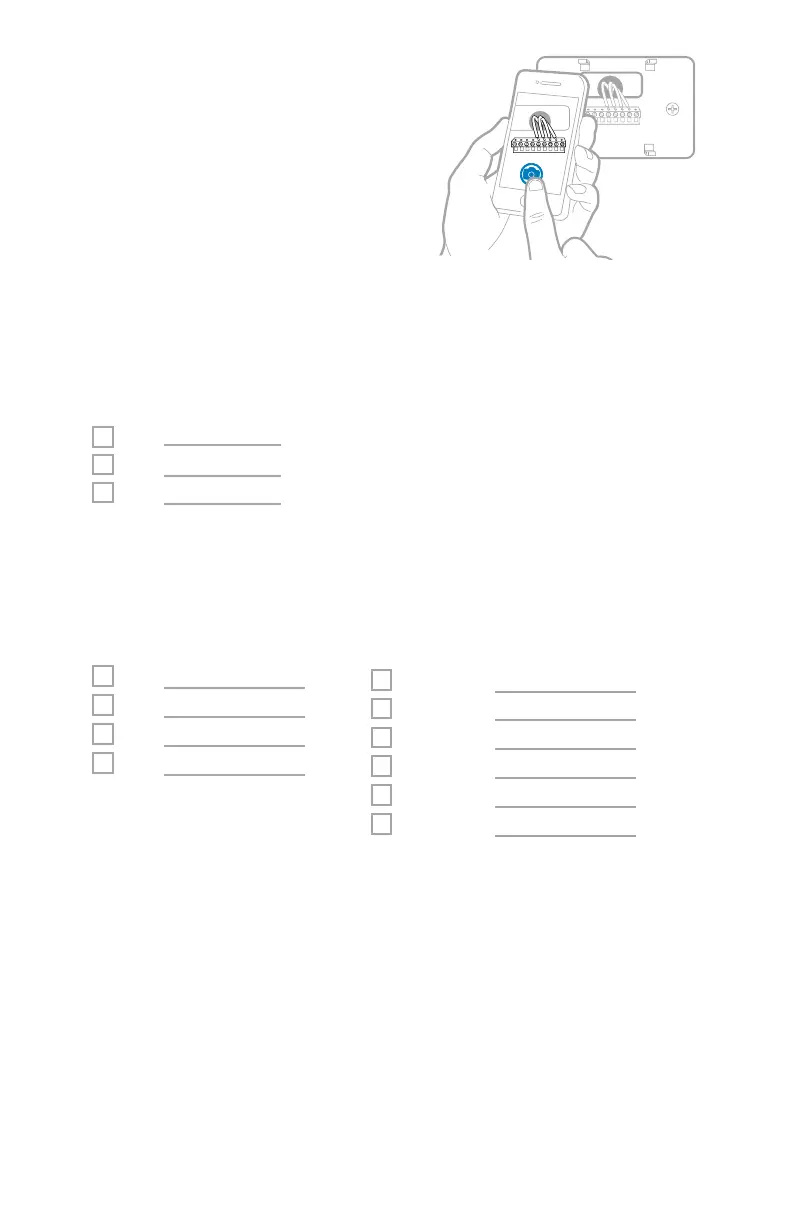

5 Tome una foto de cómo se ve el
cableado en este momento.
Asegúrese de incluir las letras que se
encuentran al lado de los terminales
donde se insertan los cables. Esta
será una referencia útil al cablear el
termostato.
Consejo: Si los cables se han
decolorado o si 2 terminales
tienen el mismo color de cable,
use las etiquetas para cables que
se suministran en el paquete para
etiquetar cada cable.
1/4” to 3/8”
6 Registre si hay cables en los siguientes terminales. No cuente los puentes.
El termostato no necesita puentes.
Terminal Cable del color
R
R h
Rc
7 Escriba el color de los cables.
Marque los cables conectados a los terminales. Al lado del cuadro marcado,
escriba el color del cable. No cuente los puentes.
Marque todos los que correspondan (no todos corresponden):
Terminal Cable del color
Y
Y2
G
C
Terminal Cable del color
A o L/A
O/B
W2 o AUX
E
W
K
El termostato RCHT8600 no es compatible con terminales U.
Si hay cables en terminales no listados, será necesario soporte para cableado
adicional. Visite yourhome.honeywell.com/support para determinar si el
termostato funcionará.

Honeywell Z-Wave Series Specifications

General

Protocol	Z-Wave
Display	Backlit LCD
Power Source	Battery or Hardwired
Z-Wave Frequency	908.42 MHz (US)
Humidity Sensor	No
Compatibility	Z-Wave certified hubs
Remote Access	Yes
Voice Control	Yes (with compatible hub)
Energy Saving Features	Yes
