Honeywell Z-Wave Series

20
Guía de instalación rápida

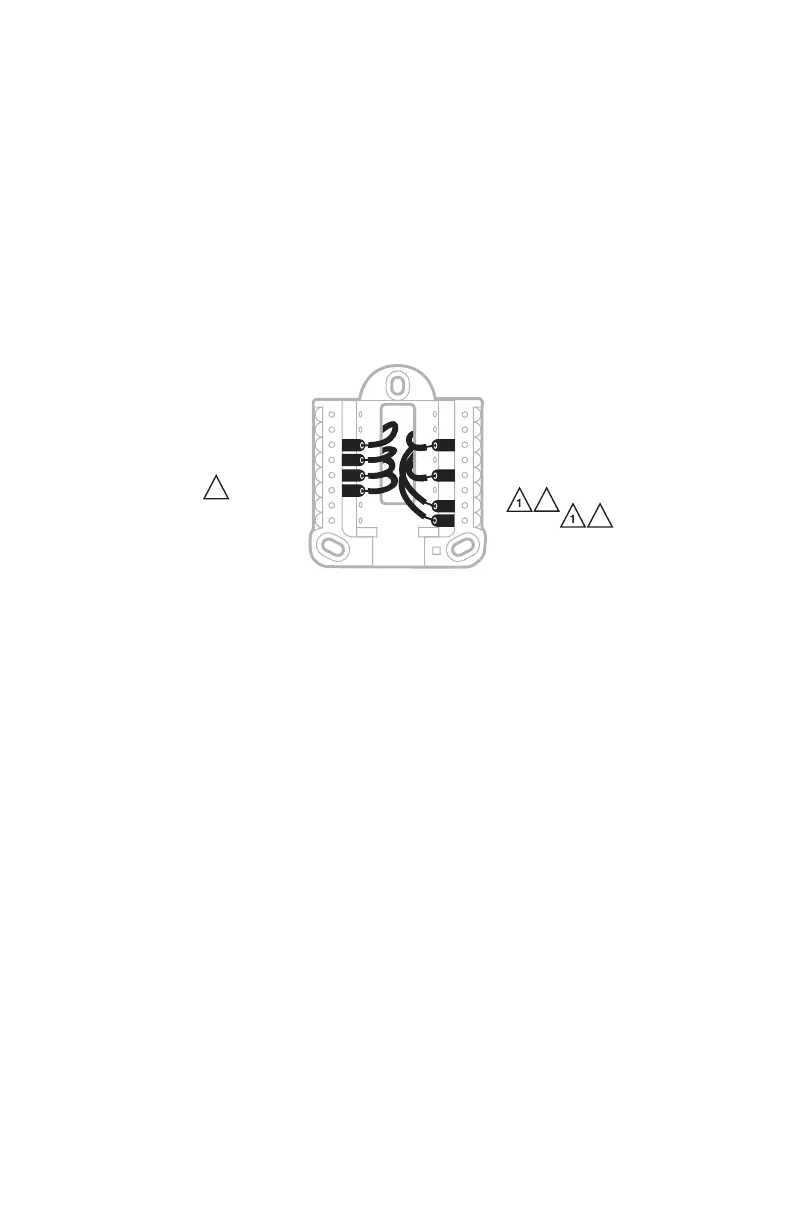

Cableado: sistemas convencionales
Cableado alternativo (sistemas convencionales)
Si las etiquetas no corresponden con los terminales, conecte los cables como se muestra a
continuación (consulte las notas a continuación).
NOTAS:
1. Si debe conectar tanto el cable R como el cable Rc, configure la lengüeta deslizante R
a la posición hacia abajo (2 cables).
2. Si el termostato antiguo tenía cables R y RH, configure la lengüeta deslizante R a la
posición hacia abajo (2 cables). Luego, conecte el cable R al terminal Rc y el cable
RH al terminal R.
3. Si el termostato antiguo tenía solo 1 cable C o C1, conéctelo al terminal C. Si el
termostato antiguo tenía 2 cables C o C1, envuelva cada uno por separado con cinta
aislante y no los conecte.
AUX
S
S
Y
U
U
G
C
Y
A
Rc
W
K
W
2
R
L/A
O/B
E
Y
3
2
2
2
o Y1 o M
o F
o C1 o X o B
o W1 o H
o R
o RH o 4 o V
