Serie RCHT8600

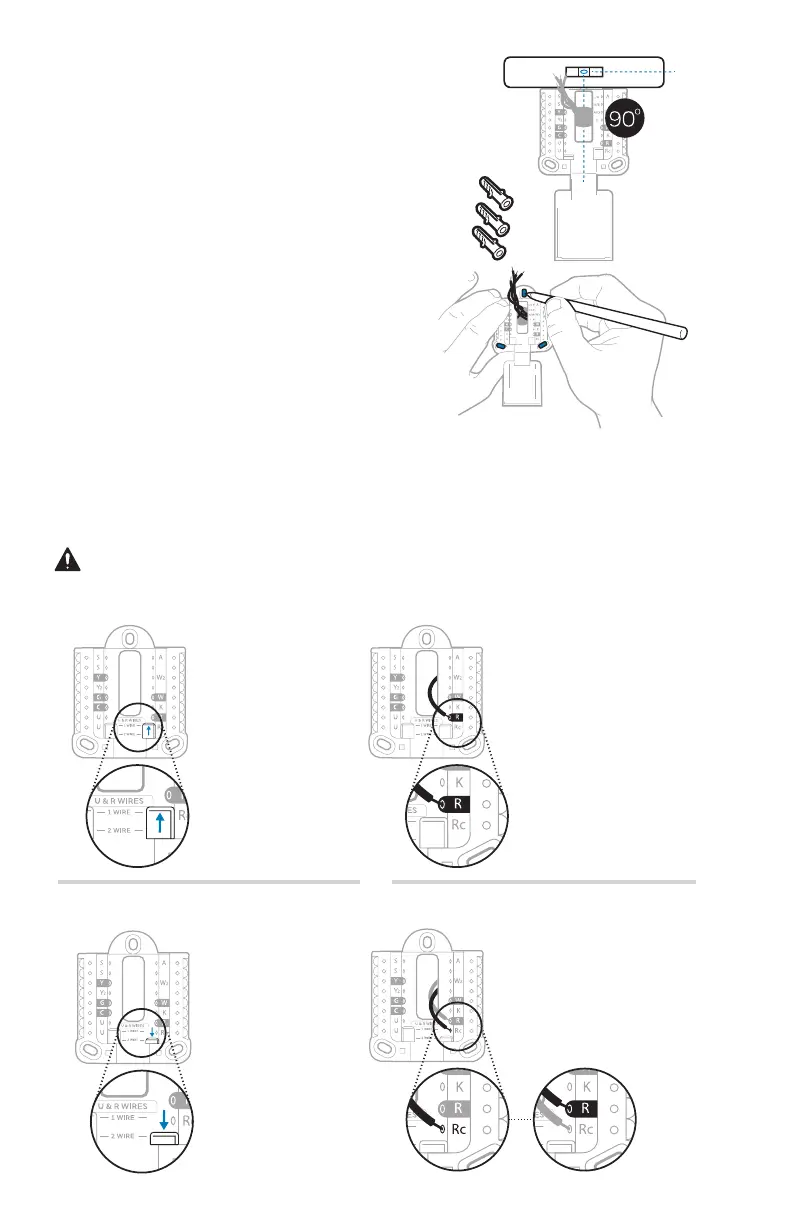

10 Inserte los anclajes de pared.
Se recomienda que para el montaje
del termostato use los anclajes de
pared incluidos en la caja.
Puede usar el UWP para marcar
el lugar donde desea colocar los
anclajes de pared.
a) Nivele la placa de pared.
b) Marque la ubicación de los
anclajes de pared con un lápiz.
c) Perfore los agujeros.
d) Inserte los anclajes de pared.
e) Asegúrese de que los anclajes de
pared queden a ras con la pared.
Consejo: Use una broca para taladro
de 7/32 pulgada.
Inserte los cables en los agujeros internos de los terminales en el UWP. Las
lengüetas estarán en la posición inferior una vez insertado el cable.
Si tiene 1 cable R (R, Rh o Rc)
Si tiene 2 cables R (R o Rh y Rc)
o
1. Coloque el
interruptor R
en posición
hacia arriba.
1. Coloque el
interruptor R
en la posición
hacia abajo.
2. Inserte el cable R
(R, Rh o Rc) en el
terminal R.
2. Inserte el cable Rc
en el terminal Rc.
3. Inserte el cable R o
Rh en el terminal
R.
11 Establezca la posición del interruptor R e inserte el(los) cable(s) R.
Coloque el interruptor R en posición hacia arriba o hacia abajo en función de
sus notas de cableado del paso 7.
