Hoymiles MS-A2 - Page 17

5
DE
Methode 1 - Bodenmontage
Stellen Sie das MS-A2 auf einer achen und stabilen Oberäche auf.
Die Rückseite des Gerätes muss
mindestens 1 cm von der Wand entfernt sein.

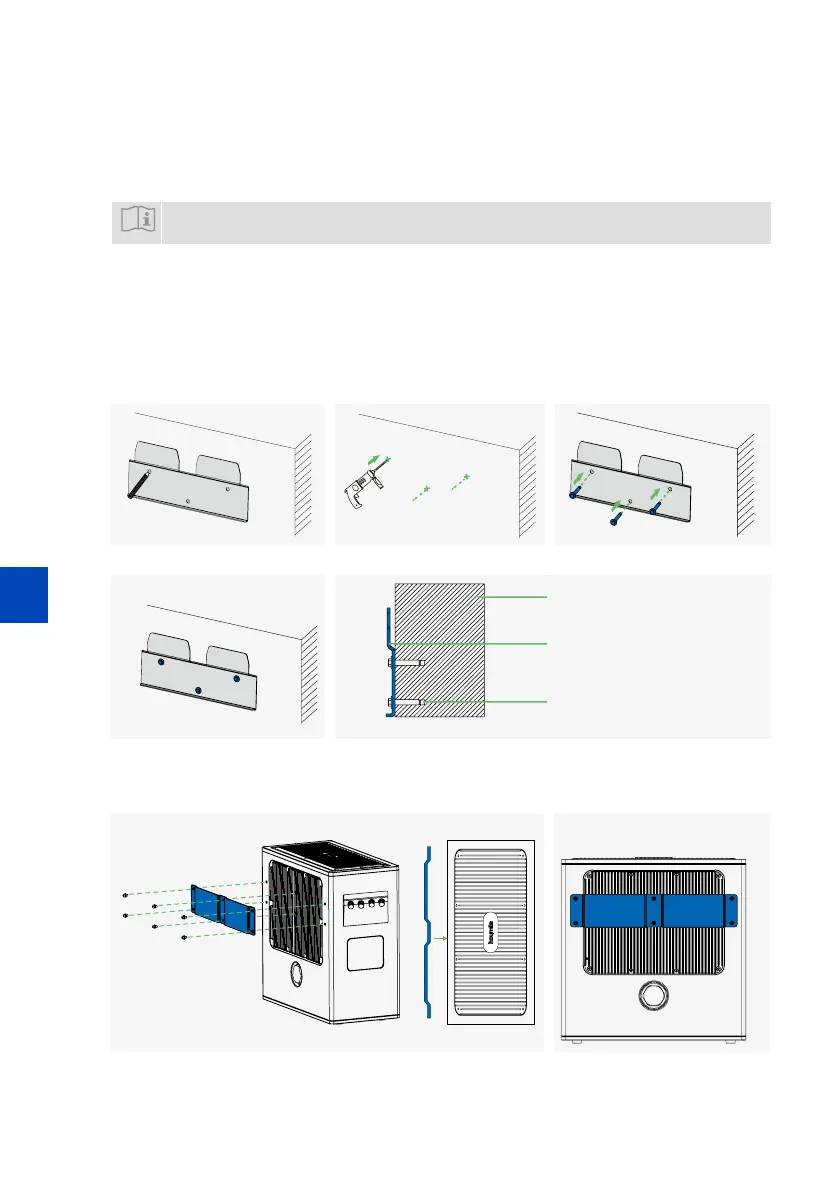

Methode 2 - Wandmontage
NOTICE
Der Montagesatz (Halterungen, Schrauben und Dehnschrauben) muss separat erworben werden.
Sie können den Montagesatz unter sales@hoymiles.com bei unserem Verkaufsteam bestellen.
A) Wählen Sie einen Montageort für das MS-A2.
B) Stellen Sie mithilfe einer Wasserwaage sicher, dass die Wandmontagehalterung gerade ausgerichtet
ist. Markieren Sie die Bohrpositionen.
C) Bohren Sie in die markierte Position. (Tiefe
≥
50 mm)
D) Sichern Sie die Wandmontagehalterung mit M6-x-50-Dehnschrauben an der Wand.
(Anzugsdrehmoment: 9 Nm)
Tiefe
≥
50 mm
B). C). D)-1.
Anzugsdrehmoment:
9 Nm
Wand
Wandmontagehalterung
M6 × 50 Dehnschrauben
D)-2. D)-3.
E) Montieren Sie die andere Montagehalterung am MS-A2 und sichern Sie sie mit M5-x-10-Schrauben.
(Anzugsdrehmoment: 1,5 - 2 Nm)
Anzugsdrehmoment:
1,5 - 2 Nm
E)-1. E)-2.
