5
FR
Méthode 1 : montage au sol
Placez le MS-A2 sur une surface plane et stable.
Le dos de l’appareil doit être éloigné du mur d’au moins
1 cm.

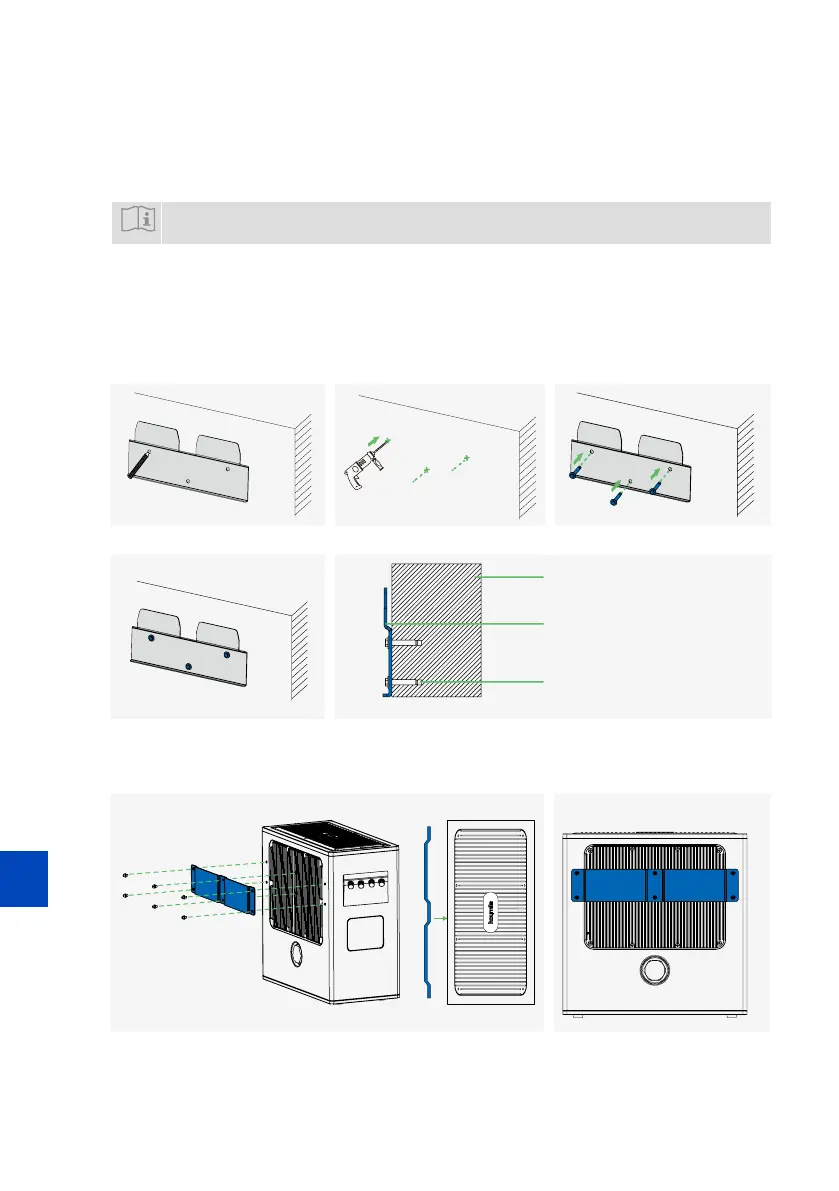

Méthode 2 : montage mural
NOTICE
Le kit de montage (supports, vis et boulons d’expansion) doit être acheté séparément. Contactez
notre équipe commerciale à l’adresse sales@hoymiles.com pour commander le kit de montage.
A) Choisissez un emplacement pour monter le MS-A2.
B) À l’aide d’un niveau, assurez-vous que le support de montage mural est parfaitement horizontal.
Marquez ensuite les trous de perçage.
C) Percez les trous marqués. (Profondeur
≥
50 mm)
D) Fixez le support mural au mur à l’aide des vis à expansion M6 × 50. (Couple : 9 N m)
Profondeur
≥
50 mm
B). C). D)-1.
Couple : 9 N m
Mur
Support de montage mural
Vis à expansion M6 × 50
D)-2. D)-3.
E) Installez l’autre support de montage sur le MS-A2 et xez-les à l’aide des vis M5 × 10. (Couple : 1,5 à
2 N m)
Couple : 1,5 à 2 N m
E)-1. E)-2.
