TRIAMP - Manual
STER TREBLE
-5
0
+5 -5
0
+5 -5
0
+5
AMP 2
CHANNEL B
0
5
10
GAIN BBASS
CHANNEL A
GAIN A
0
5
10
AMP 1 MASTER
0
5
10
TIGHT
TREBLE
-5
0
+5
INPUT
GAIN BBASSMID GAIN A
AMP 1
CHANNEL ACHANNEL B
0
5
100
5
10-5
0
+5-5
0
+5
MID
MAINS
ON
CAUTION!
TO PREVENT THE RISK
OF FIRE AND SHOCK
HAZARD DON´T EXPOSE
THIS APPLIANCE TO
MOISTURE OR RAIN.
DO NOT OPEN CASE;
NO USER SERVICEABLE
PAR TS INSIDE.
REFER SERVICING TO
QUALIFIED SERVICE
PERSONNEL.
- 10 dB
FX LOOP
ND RETURN
REVERB
0
5
10
RETURNSEND
ANODE FUSE:
0.5 AT
50 - 60 Hz. MAX. POWER CONSUM. 440 VA
MAINS IN + VOLTAGE SELECTOR:
230 V~= 2 AT / 100V~= 5 AT /
117 V~= SB 4000 mA
FUSE: BE SURE TO USE CORRECT TYPE + RATING
STAGEBOARD
OFF

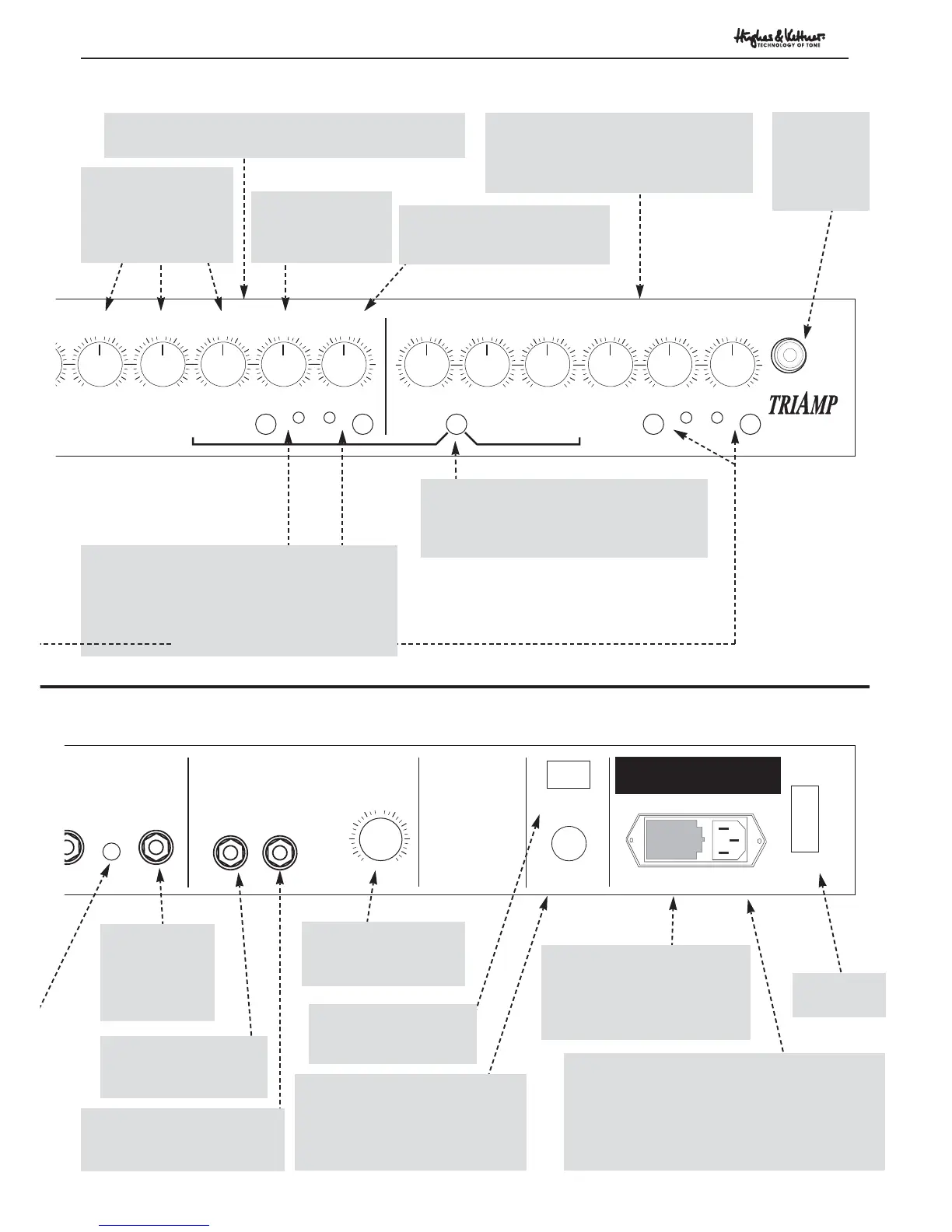

Abb.2
Abb.3
AMP 1:
Bediensektion des ersten Vollröhren-
amps. Die Funktionen dieser Regler sind
mit denen des AMP 2 vergleichbar.
AMP 2:
Bediensektion des zweiten Vollröhrenamps.
MAINS:
Netzschalter.
INPUT:
Eingang zum
Anschluß der
Gitarre.
SOUNDSWITCHES:
Wählen direkt den gewünschten Grundsound
(CHANNEL) an.
INDIKATOR LEDS:
Zeigen den aktiven Grundsound (CHANNEL) an.
TIGHT:
Bewirkt eine “knackige” Ansprache und
damit ein sehr direktes Spielgefühl für AMP
1 und AMP 2.
GAIN A:
Regelt den Übersteuerungsgrad
des CHANNEL A (AMP 2).
GAIN B:
Regelt den Über-
steuerungsgrad des
Channel B (AMP 2).
KLANGREGELUNG:
Gemeinsame BASS,
MID und TREBLE Reg-
ler für CHANNEL A
und CHANNEL B.
MAINS IN:
Netzbuchse für das mitgelieferte Euronetzkabel.
Bevor der Netzstecker eingesteckt wird,
vergewissere Dich, daß die vorhandene
Netzspannung mit dem im Fenster des VOLTAGE
SELCTORS angegebenem Wert übereinstimmt.
VOLTAGE SELECTOR:
Steckeinsatz zur Anpassung des
TRIAMP an die vorhandene
Netzspannung. Beachte hierzu
auch Kapitel 2.1!
ANODE FUSE:
Sicherungshalter für die Anoden-
sicherung der Endstufenröhren.
Den aufgeruckten Sicherungswert
unbedingt beachten!
STAGEBOARD:
Anschlußbuchse für das
TRIAMP STAGEBOARD.
REVERB REGLER:
Regelt den Anteil des
integrierten Halleffektes.
REVERB SEND:
Anschlußbuchse zum
Input der HALLSPIRALE.
REVERB RETURN:
Anschlußbuchse vom Output
der HALLSPIRALE.
FX RETURN:
Verbinde diese
Buchse mit dem
Ausgang des
Effektgerätes.

Hughes & Kettner TRIAMP Specifications

General

Channels	3
Preamp Tubes	7 x 12AX7
Poweramp Tubes	4 x EL34
Reverb	Yes
Weight	Approx. 22 kg
Type	Tube Amplifier
Power Output	100 Watts
EQ	3-band EQ per channel
Effects Loop	Yes
Footswitch	Included
