Hunter NODE-100

PT

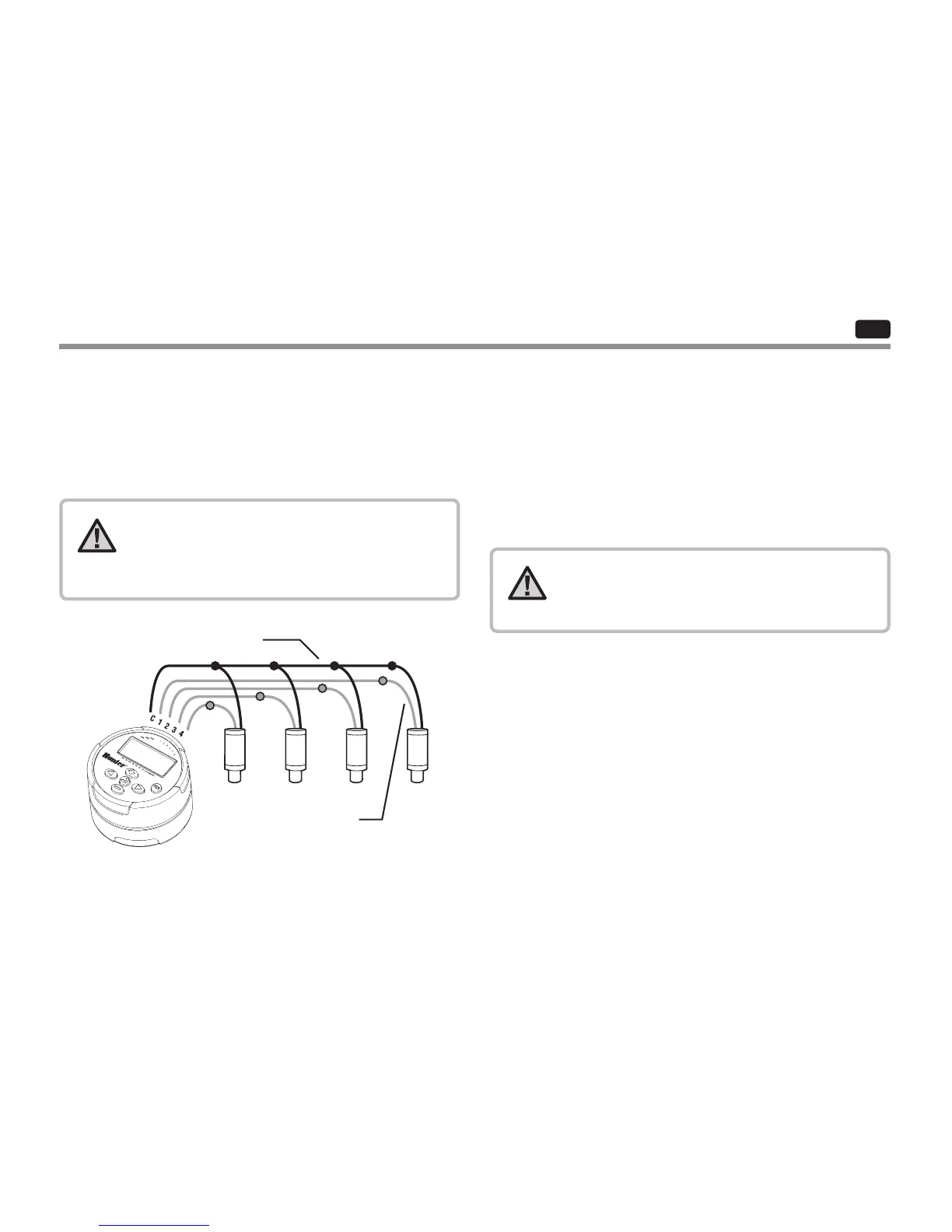

Fio comum (terminais pretos)
CONEXÃO DOS SOLENOIDES
O NODE-100 é fornecido com um solenoide ligado aocontrolador.
ONODE-100-LS não inclui um solenoide. Os controladores de vários
setores NODE-200, NODE-400 e NODE-600 controlam até dois,
quatro ou seis solenoides, respectivamente. Os solenoides CC da
Hunter (ref. 458200) podem ser facilmente instalados em todas as
válvulas de plástico da Hunter.
NOTA: utilize solenoides latching CC que funcionem
com alimentação de 9 a 11VCC. Solenoides de
24VCA não funcionam com oNODE.
Como conectar solenoides CC ao NODE
1. Ligue os terminais pretos de cada solenoide ao o comum único
(terminal preto) que sai do NODE. Proteja as conexões de todos os
os com conectores impermeáveis.
2. Ligue um o vermelho de cada solenoide ao o do respectivo
setor (terminal vermelho) do NODE. Os números dos setores são
identicados na superfície do NODE. Proteja as conexões de todos
os os com conectores impermeáveis.
NOTA: a distância máxima dos os entre
osolenoide e o NODE é de 30m (100pés), usando
os com bitola mínima de 1 mm (18 AWG).
Fio do setor
(terminais
vermelhos)
5
