Figura 1 Modelo Mini-Clik
®
da Hunter
Suporte do NODE
O NODE pode ser facilmente instalado em qualquer válvula de plástico
da Hunter. O encaixe é feito rapidamente por meio de uma presilha
de montagem especialmente projetada. Uma tampa protetora de
borracha é fornecida para evitar que a sujeira se acumule na superfície
do NODE.

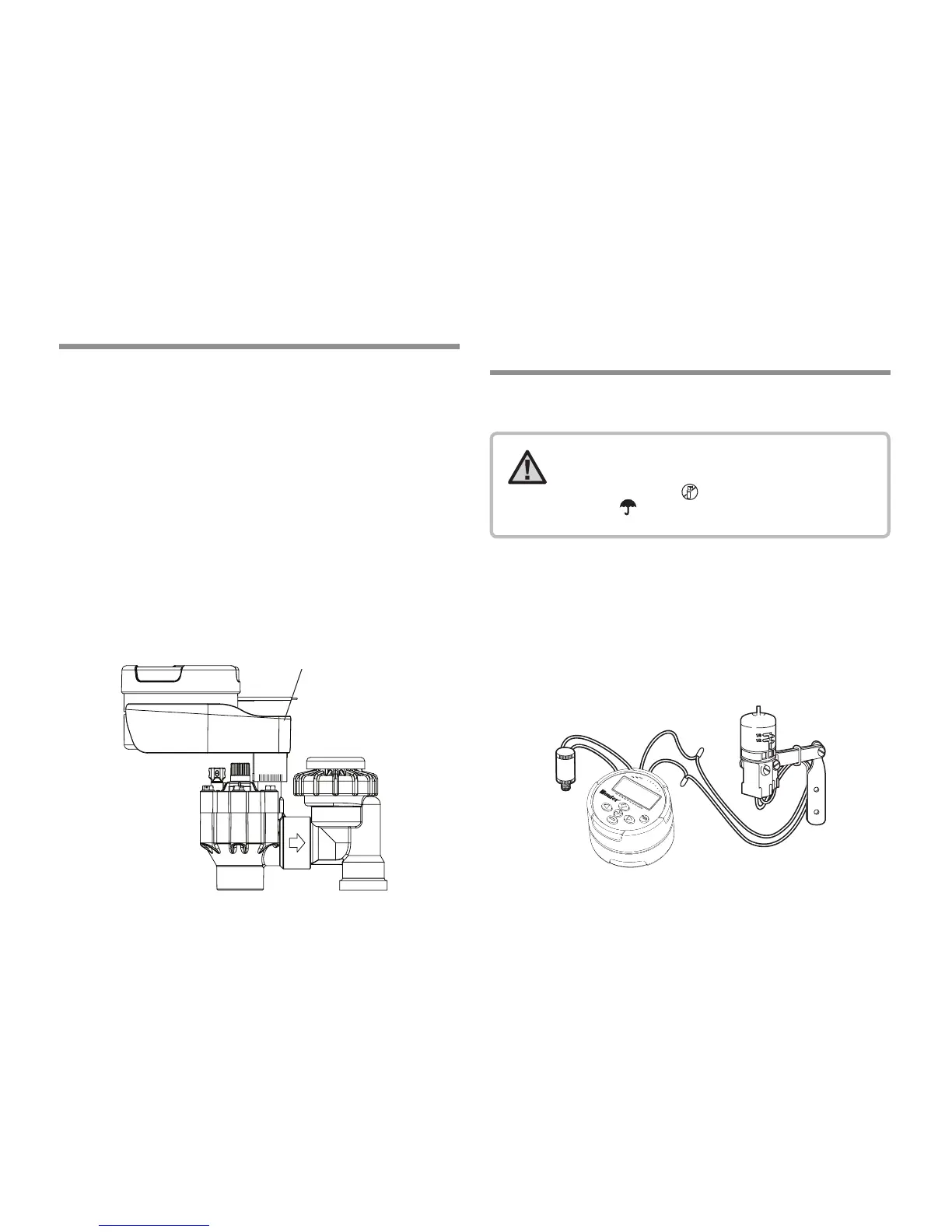

Como instalar o NODE em uma válvula (Figura 1)
1. Enrosque o solenoide latching CC da Hunter (ref. 458200) no
castelo daválvula.
2. Coloque a extremidade aberta menor do suporte do NODE na
parte superior do solenoide.
3. Coloque o controlador NODE na extremidade aberta maior do
suporte do NODE.
Um sensor de chuva Mini-Clik
®
ou Rain-Clik
®
com o da Hunter pode
ser conectado ao NODE. O objetivo do sensor é interromper a rega de
acordo com as condições meteorológicas.
1. Corte o anel amarelo ligado ao NODE, aproximadamente no meio
dele.
2. Desencape cerca de 13mm (½") de cada o. Ligue cada o amarelo
aos respectivos os do sensor meteorológico. O sensor de chuva
pode ser instalado a até 30m (100pés) do controlador NODE
(bitola mínima do o de 1,0mm/18AWG).
3. Proteja as conexões dos os com conectores impermeáveis.
CONEXÃO DE UM SENSOR
METEOROLÓGICO
NOTA: quando o sensor de chuva estiver
interrompendo a rega, o visor mostrará o ícone de
Sistema desligado , "OFF" (Desligado) e o
símbolo .
INSTALAÇÃO DO NODE
