6.3 RÉGLAGES DES POINTS D'ENCLENCHEMENT ET DE
RÉENCLENCHEMENT
 Sélectionner la touche correspondante
 Le point d'enclenchement / réenclenchement est afché : "S.P.1"
 Après 2 secondes, la valeur actuellement réglée clignote
 On modie la valeur avec "+" et "–"
 Après 3 secondes, l'afchage recommute en afchage standard

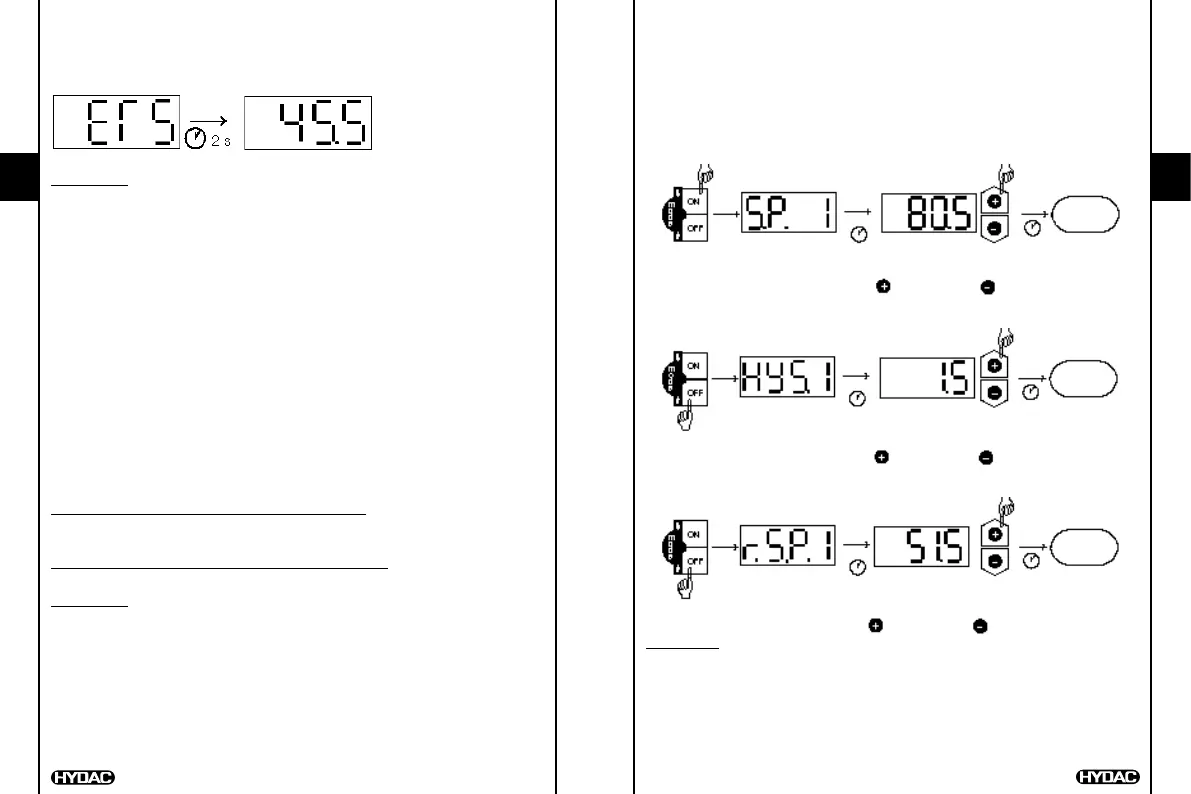

6.3.1 Réglage des points d'enclenchement
Valeur
température
SP1
2 s 3 s
Appuyer sur ON Indication Régler la valeur du seuil
= augmenter = diminuer
6.3.2 Réglage des valeurs d'hystérésis
(possible uniquement si l'option "Hystérésis" est sélectionnée.)
Valeur
température
SP1
2 s 3 s
Appuyer sur OFF Indication Régler la valeur du seuil
= augmenter = diminuer
6.3.3 Réglage du point de réenclenchement
(possible uniquement si l'option "pt de réenclenchement" était sélectionnée.)
Valeur
température
SP1
2 s 3 s
Appuyer sur OFF Indication Régler la valeur du seuil
= augmenter = diminuer
Remarque:
 Si "LOC" apparaît à l'afchage, la programmation est verrouillée.
Remède : Aller dans le menu de base et régler la fonction "autorisation de
programmation" sur "ON" et vérier que l'interrupteur de programmation est
sur "ON" (voir chapitre 8)
 Si la touche "+" ou "–" est maintenue enfoncée, le délement des chiffres va
accélérer automatiquement
 Quand un réglage est modié, "PROG" apparaît brièvement. Les nouveaux
réglages sont alors sauvegardés dans la mémoire de l'appareil.
5. Afchage digital
Après l'avoir mis sous tension, l'ETS 1700 indique brièvement "ETS"puis
donne la valeur actuelle de température.
Remarque :
 Il est possible de modier l'afchage dans le réglage de base an qu'au
démarrage il apparaisse la valeur de point de déclenchement ou de la
valeur maximale. Il apparaît alors brièvement "SP1", "SP2", "SP3", "SP4" ou
"MAX".
La valeur actuelle de température peut alors être brièvement lue en appuyant
sur la touche "+" ou "–".
 Si la température dépasse la n d'échelle de mesure, elle n'est plus afchée
et l'afchage clignote.
 Si la température se trouve en dessous de 0,5 °C de la plage nominale de
température, il est afché "0".
6. Comportement en sortie
6.1 SORTIES SUR RELAIS
L'ETS1700 possède 4 relais. Pour chaque relais, il est possible de régler un
déclenchement et un réenclenchement (ou hystérésis). Le relais concerné
bascule quand la valeur réglée est atteinte, et revient dans l'état initial quand la
température redescend en dessous de la valeur préréglée.
Le mode de réenclenchement est sélectionnable dans le menu de base :
hystérésis ou réenclenchement (voir chap. 8).
Mode de réenclenchement réglé sur "Hystérésis":
La valeur réglée correspond au point de recommutation
(Point de recommutation= enclenchement moins hystérésis)
Mode de réenclenchement réglé sur "déclenchement":
La valeur réglée correspond directement à la valeur de réenclenchement
Raccourcis : "S.P.1" .. "S.P.4" = points de commutation 1..4
"HYS.1" .. "HYS.4" = Hystérésis 1..4
"r.S.P.1" .. "r.S.P.4" = points de réenclenchement 1..4
6.2 SORTIE ANALOGIQUE
Le signal de sortie analogique est sélectionnable entre 0...10 V et 4...20 mA
(réglable dans le menu de base)
