F
F
5150
D/E/F 18.303.H5/05.19
D/E/F 18.303.H5/05.19
11. Messages d'erreur
En cas de situation d'erreur, une information correspondante est afchée,
qui peut être validée avec l'appui d'une touche. Différentes erreurs :
ER.01 Les valeurs des points d'enclenchement / déclenchement
(ou hystérésis) ne sont pas comprises dans la plage de mesure.
Remède: corriger la valeur erronée.
ER.10 Lors de l'enregistrement des réglages, il est survenu une erreur.
Plusieurs causes sont possibles : la présence d'une trop grande
perturbation électromagnétique ou d'un composant défectueux.
Remède: Vérier tous les réglages (autorisation de programmation, points
d'enclenchement, déclenchement, et réglages de base) et les
corriger.
Si l'erreur devait se répéter, contacter le service après-vente HYDAC.
ER.12 Lors des sauvegardes de données de calibration, il est survenu une
erreur. Plusieurs causes sont possibles : la présence d'une trop
grande perturbation électromagnétique ou d'un composant défectueux.
Remède: Après validation du défaut, l'appareil va fonctionner avec une précision
réduite. Vérier tous les paramètres importants (points de déclenchement,
enclenchement et réglages de base). L'appareil doit être envoyé
rapidement pour réparation.
– – – – Une erreur a été détecté lors de l'enregistrement des données de
calibration.
Remède: Contrôler l'alimentation de l'ETS1700.

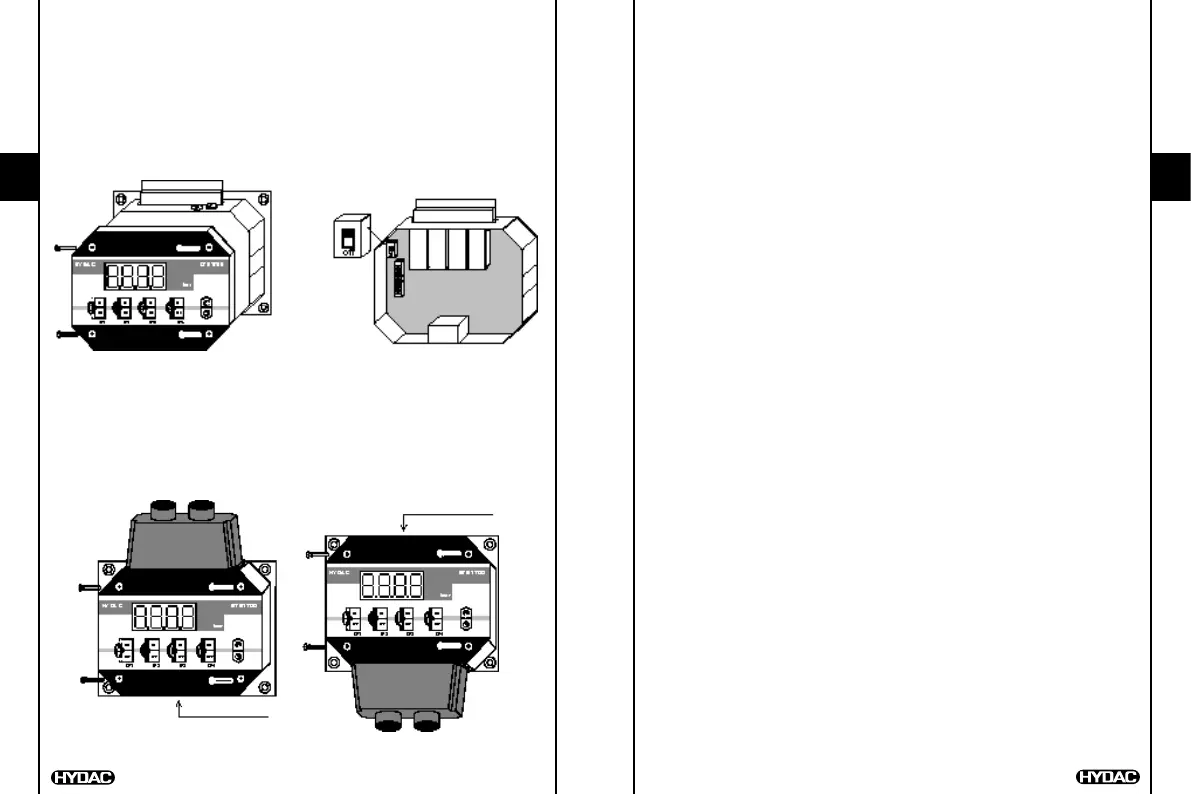

9.2. MODIFICATION MATÉRIELLE DE LA PROGRAMMATION
Couper l’alimentation.
Dévisser les 4 vis de xation du masque. (Fig. 1)
Enlever le masque.
Mettre le commutateur sur la position désirée:
("OFF": Programmation non permise) (Fig. 2)
Remettre le masque et les 4 vis.
Fig. 1
Fig. 2
10. Possibilités de montage de l'ETS 1700
Couper l’alimentation.
Dévisser les 4 vis de xation du masque. (Fig. 1)
Enlever le masque et le pivoter de 180°.
Remettre les 4 vis de xations (Fig. 2)
Fig. 1 Fig. 2
Raccordement
sonde
Raccordement
sonde
Programmation
libre
verrouillée
