HYDAC ELECTRONIC ETS 1700 - Page 4

D
D
76
D/E/F 18.303.H5/05.19 D/E/F 18.303.H5/05.19

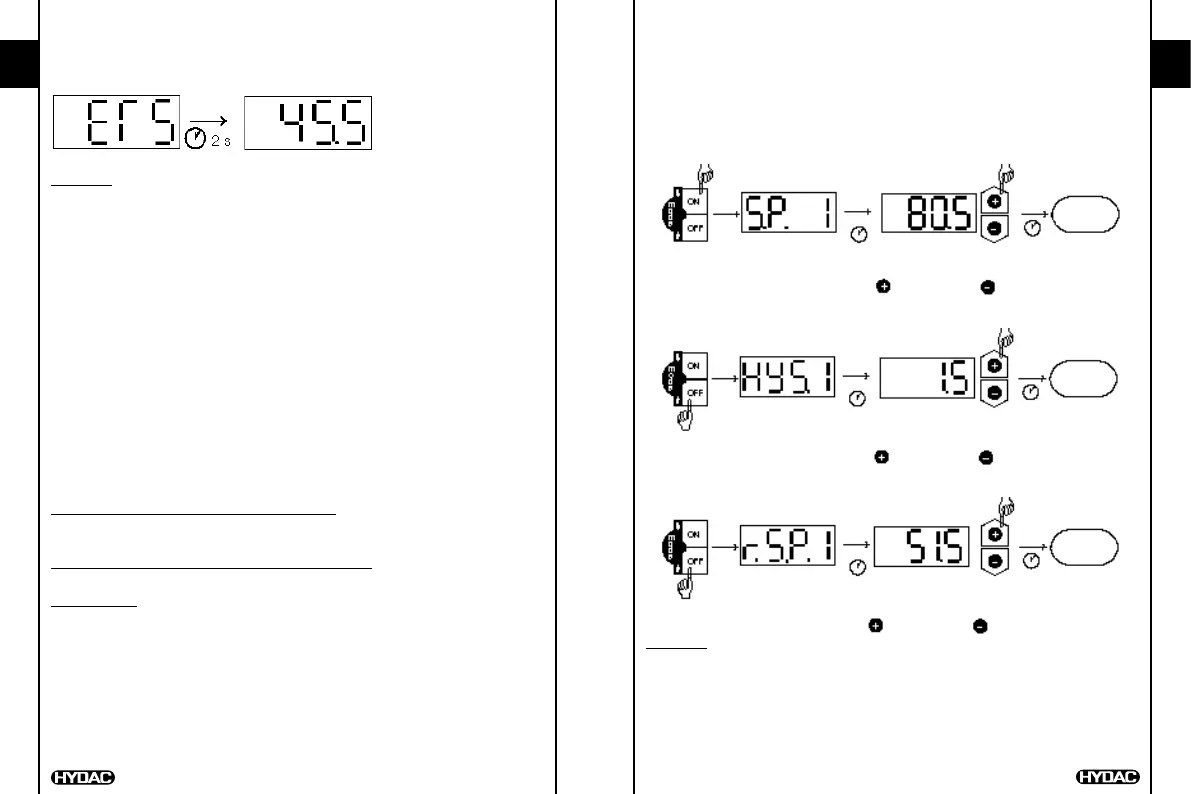

6.3 EINSTELLEN DER SCHALTPUNKTE UND RÜCKSCHALTPUNKTE /
HYSTERESEN
 Entsprechende Taste betätigen
 Schaltpunkt-/Rückschaltpunkt-/Hysteresenummer wird angezeigt z.B. "S.P. 1"
 Nach 2 Sekunden blinkt die aktuelle Einstellung.
 Mit den Tasten "+" und "–" die Einstellung ändern.
 Nach 3 Sekunden schaltet die Anzeige zurück.
6.3.1 Einstellen eines Schaltpunktes
Temperatur-
anzeige
SP1
2 s 3 s
Taste ON betätigen Anzeige Schaltpunkt einstellen
= Wert größer = Wert kleiner
6.3.2 Einstellen einer Hysterese
(Nur möglich wenn der Rückschaltmodus auf "Hysterese" gesetzt ist.)
Temperatur-
anzeige
SP1
2 s 3 s
Taste OFF betätigen Anzeige Hysterese einstellen
= Wert größer = Wert kleiner
6.3.3 Einstellen eines Rückschaltpunktes
(Nur möglich wenn der Rückschaltmodus auf "Rückschaltpunkt" gesetzt ist.)
Temperatur-
anzeige
SP1
2 s 3 s
Taste OFF betätigen Anzeige Rückschaltpunkt einstellen
= Wert größer = Wert kleiner
Hinweise:
 Erscheint beim Einstellversuch "LOC" in der Anzeige ist die Programmierung
gesperrt. Abhilfe: Hard- und Softwareprogrammierfreigabe auf "ON" setzen.
(siehe Kapitel 9 "Programmierfreigaben")
 Wird beim Ändern die Taste "+" oder "–" festgehalten, wird der Wert
automatisch mit einer größeren Schrittweite weitergezählt.
 Nach dem Ändern einer Einstellung erscheint beim Umschalten der Anzeige kurz
"PROG" in der Anzeige. Die neue Einstellung ist dann im Gerät gespeichert.
5. Digitalanzeige
Nach Einschalten der Versorgungsspannung zeigt das Gerät kurz "ETS" an
und beginnt mit der Anzeige der aktuellen Temperatur.
Hinweise:
 In den Grundeinstellungen kann die Anzeige derart geändert werden,
daß das Gerät nach Einschalten permanent einen Schaltpunkt oder den
Maximalwert anzeigt. In diesem Fall erscheint nach der Einschaltmeldung
kurz "S.P. 1", "S.P. 2", "S.P. 3", "S.P. 4", oder "MAX".in der Anzeige. Die
aktuelle Temperatur kann dann kurzzeitig zur Anzeige gebracht werden,
indem die Taste "+" oder "–" betätigt wird.
 Übersteigt die aktuelle Temperatur die Nenntemperatur des Gerätes, so kann
sie nicht mehr angezeigt werden und die Anzeige beginnt zu blinken.
 Liegt die aktuelle Temperatur unterhalb 0,5 °C, so wird 0 angezeigt.
6. Ausgangsverhalten
6.1 RELAISAUSGÄNGE
Der ETS 1700 besitzt 4 Relaisausgänge. Zu jedem Relais können ein
Schaltpunkt und ein Rückschaltpunkt bzw. eine Hysterese eingestellt werden.
Das jeweilige Relais zieht an, wenn der eingestellte Schaltpunkt erreicht wurde,
und fällt ab, wenn der Rückschaltpunkt unterschritten wurde.
In den Grundeinstellungen (siehe Kapitel 8) wird durch den "Rückschaltmodus"
festgelegt, ob das Gerät mit einstellbaren Hysteresen oder einstellbaren
Rückschaltpunkten arbeitet.
Rückschaltmodus ist auf "Hysterese" gesetzt:
Die eingestellte Hysterese bestimmt den Rückschaltpunkt (Rückschaltpunkt =
Schaltpunkt minus Hysterese).
Rückschaltmodus ist auf "Rückschaltpunkt" gesetzt:
Der Rückschaltpunkt wird direkt eingestellt.
Abkürzungen: "S.P.1" .. "S.P.4" = Schaltpunkte 1..4
"HYS.1" .. "HYS.4" = Hysteresen 1..4
"r.S.P.1" .. "r.S.P.4" = Rückschaltpunkte 1..4
6.2 ANALOGAUSGANG
Analogausgangssignal 4..20 mA oder 0..10 V
(Einstellbar im Menü "Grundeinstellungen")
