HYDAC ELECTRONIC ETS 1700 - Page 6

D
D
1110
D/E/F 18.303.H5/05.19 D/E/F 18.303.H5/05.19

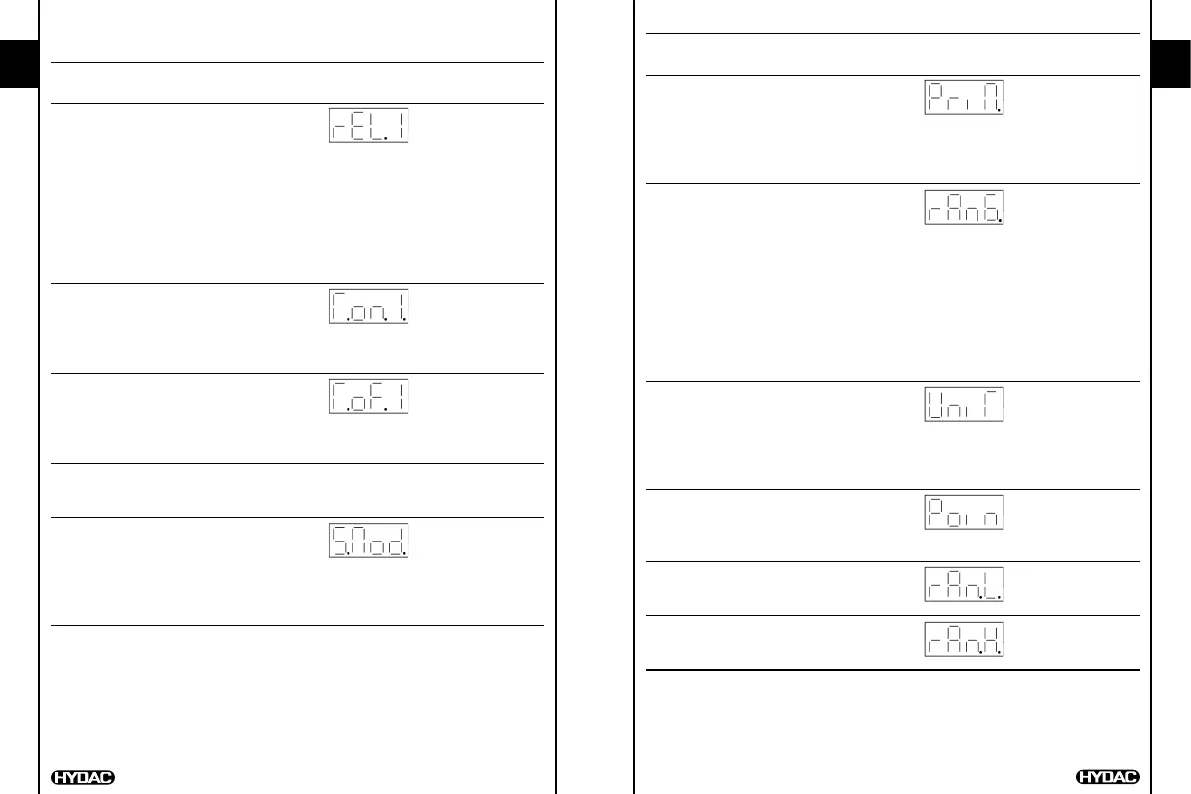

Einstellung Anzeige Einstell- Vorein-
bereich stellung
Primäranzeige (Primär) ACT/ ACT.
Anzeigewert der permanent in der Anzeige S.P.1..
stehen soll: S.P.4/
"ACT.": aktuelle Temperatur MAX
"S.P.1" .. "S.P.4": Schaltpunkt 1 .. 4
"MAX": Maximalwert
Festlegung des Anzeigebereiches °C / °C
(RANGE) °F /
"°C": Die Temperatur wird in °C angezeigt. FREE
"°F": Die Temperatur wird in °F angezeigt.
"FREE": Der Anzeigebereich kann frei
skaliert werden. Wird diese Ein-
stellung gewählt, müssen noch
Kommastelle sowie oberer und
unterer Anzeigebereich einge-
stellt werden.
(siehe folgende Parameter)
Anzeige der Einheit (Unit) YES/NO NO
(nur bei Einstellung "RANG" =
"°C" oder "°F")
Bei Einstellung "YES" wird während der
Temperaturanzeige alle 7 Sekunden
kurzzeitig die eingestellte Einheit angezeigt.
Kommastelle (Point) 0 .. 0.0
(nur bei Einstellung "RANG" = "FREE") 0.000
Anzahl der Nachkommastellen, die der
ETS 1700 anzeigt.
Unterer Anzeigebereich (Range Low) -995 .. 0.0
(nur bei Einstellung "RANG" = "FREE") 9995
Untere Anzeigebereichsgrenze
Oberer Anzeigebereich (Range High) -995 .. Meßbe-
(nur bei Einstellung "RANG" = "FREE") 9995 reichs-
Obere Anzeigebereichsgrenze Endwert
8.2. ÜBERSICHT DER GRUNDEINSTELLUNGEN
Einstellung Anzeige Einstell- Vorein-
bereich stellung
Schaltrichtung Relais 1 (Relais 1) ON/OFF ON
"ON": Der jeweilige Relais wird beim
Erreichen des Schaltpunktes
aktiviert und beim Unterschreiten
des Rückschaltpunktes wieder
deaktiviert.
"OFF": Der jeweilige Relais ist im Ruhe-
zustand (0 °C / 32 °F) aktiviert und
wird beim Erreichen des
Schaltpunktes deaktiviert.
Einschaltverzögerung Relais 1 0..900s 0.1
(T
on
1)
Zeitdauer in Sekunden, die der jeweilige
Schaltpunkt erreicht oder überschritten
sein muß damit ein Schaltvorgang erfolgt.
Abschaltverzögerung Relais 1 0..900s 0.1
(T
off
1)
Zeitdauer in Sekunden, die der jeweilige
Rückschaltpunkt unterschritten sein muß
damit ein Schaltvorgang erfolgt.
Relais 2..4 wie oben
Rückschaltmodus (Switch Mode) R.S.P./ HYST.
"R.S.P": Der ETS 1700 arbeitet mit ein- HYST.
stellbaren Rückschaltpunkten.
"HYST": Der ETS 1700 arbeitet mit ein-
stellbaren Hysteresen.
(siehe auch Kapitel 6.1. "Relaisausgänge")
