Powermax45 Bulletin de service sur le terrain 806200 11
Kit de tension d’arc brute Powermax45
5. Utiliser une perceuse avec une mèche 15 mm pour percer le trou au point d’accès sur le panneau arrière.
6. Faire passer le câble dans le serre-câble en laissant dépasser 45,72 cm de fil isolé du côté du serre-câble qui entre
dans la source de courant.
7. Faire passer les 45,72 cm de fil dans le trou percé sur le panneau arrière et insérer le serre-câble dans le trou.
Si nécessaire, aplanir les rugosités afin de faciliter l’insertion du serre-câble.
8. Serrer l’écrou du serre-câble à l’intérieur du panneau arrière pour maintenir le serre-câble en place.

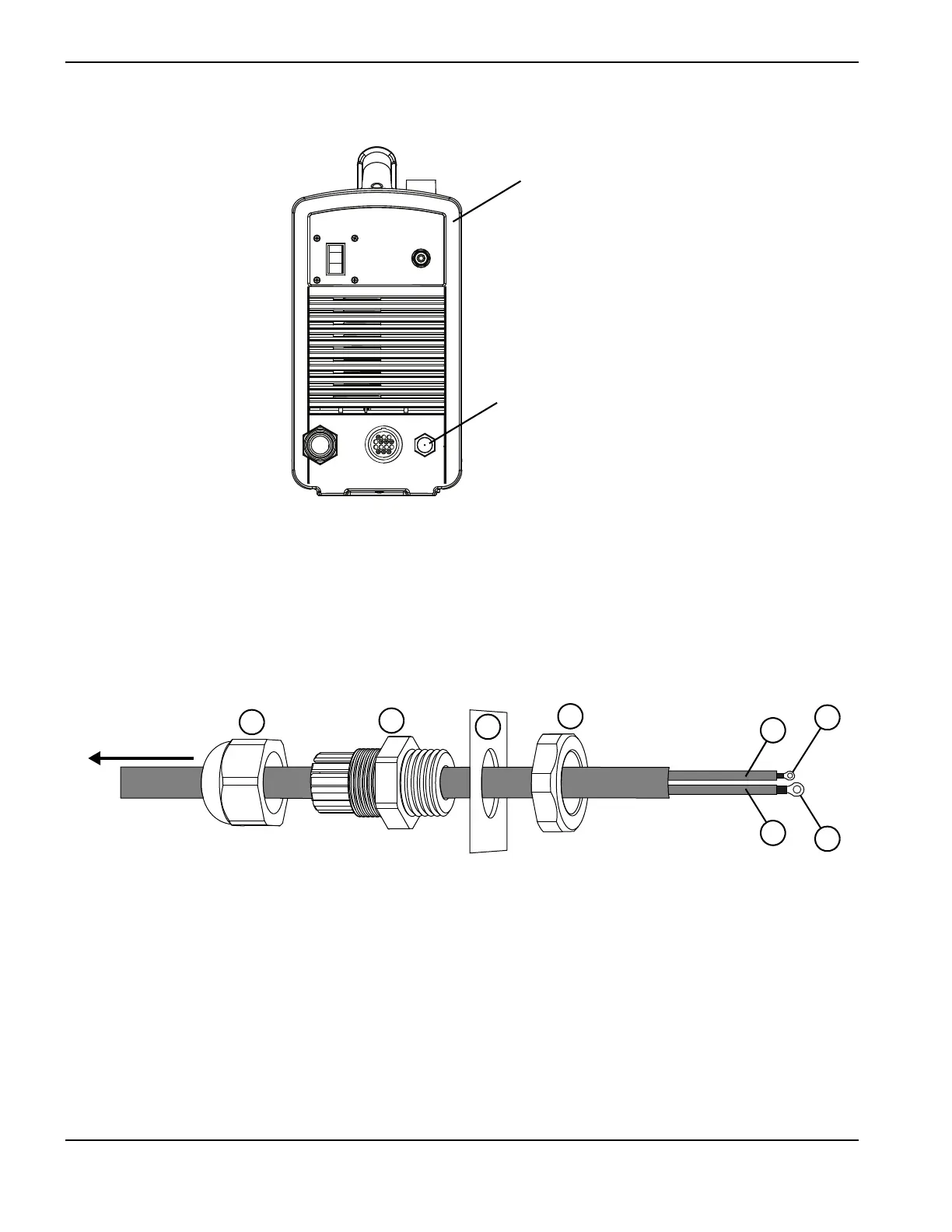

Point d’accès
Panneau arrière
1
2
3
4
5
7
8
6
Direction du câble
1 Écrou de retenue du serre-câble (à l’extérieur de la
source de courant)
2 Serre-câble
3 Panneau arrière
4 Écrou du serre-câble (à l’intérieur de la source
de courant)
5 Fil 1 (-)
6 Bague M4 (nº 8)
7 Fil 2 (+)
8 Anneau M5 (nº 10)
