Kit de tension d’arc brute Powermax45
9. Repérer le passe-fil le plus proche du panneau arrière, au bas du panneau central. Faire passer les deux fils dans
le passe-fil jusqu’à la source de courant, côté circuit d’alimentation.
10. Acheminer les fils le long du socle et les faire passer derrière les câbles reliés au circuit imprimé d’alimentation.
11 . Retirer la vis du connecteur de câble de retour en J21 et la vis du connecteur de fil blanc en J19 (J18 pour les
sources de courant CE de 400 V et CSA de 480 V).
12. Connecter le fil 1 au connecteur J19 (J18 pour les sources de courant CE de 400 V et CSA de 480 V). Orienter
les fils de façon à ce que le connecteur de l’anneau du fil 1 soit proche du panneau d’alimentation et placer
le connecteur du fil blanc le plus près de la tête de vis. Retourner le connecteur de l’anneau du fil 1 de sorte que
la courbure de la base du connecteur laisse un léger espace entre le fil et le panneau. Serrer l’écrou à un couple
de 23,0 kg cm.

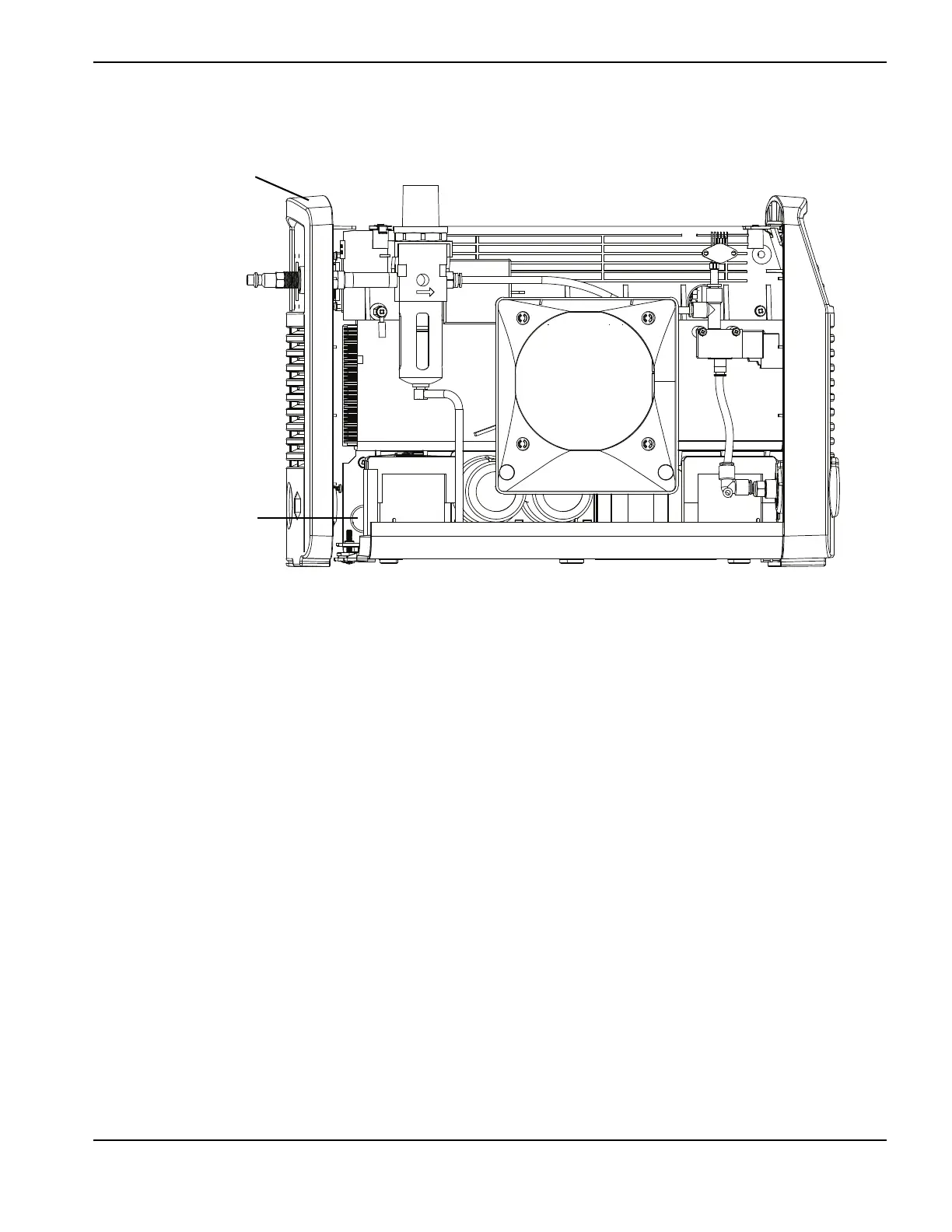

Passe-fil
du panneau
central
Panneau arrière
légèrement écarté
du socle
