Hypertherm Powermax 65 Field Service Bulletin

Remplacement du ciRcuit impRimé du pRocesseuR de signal numéRique
a-2 Bulletin de service sur le terrain

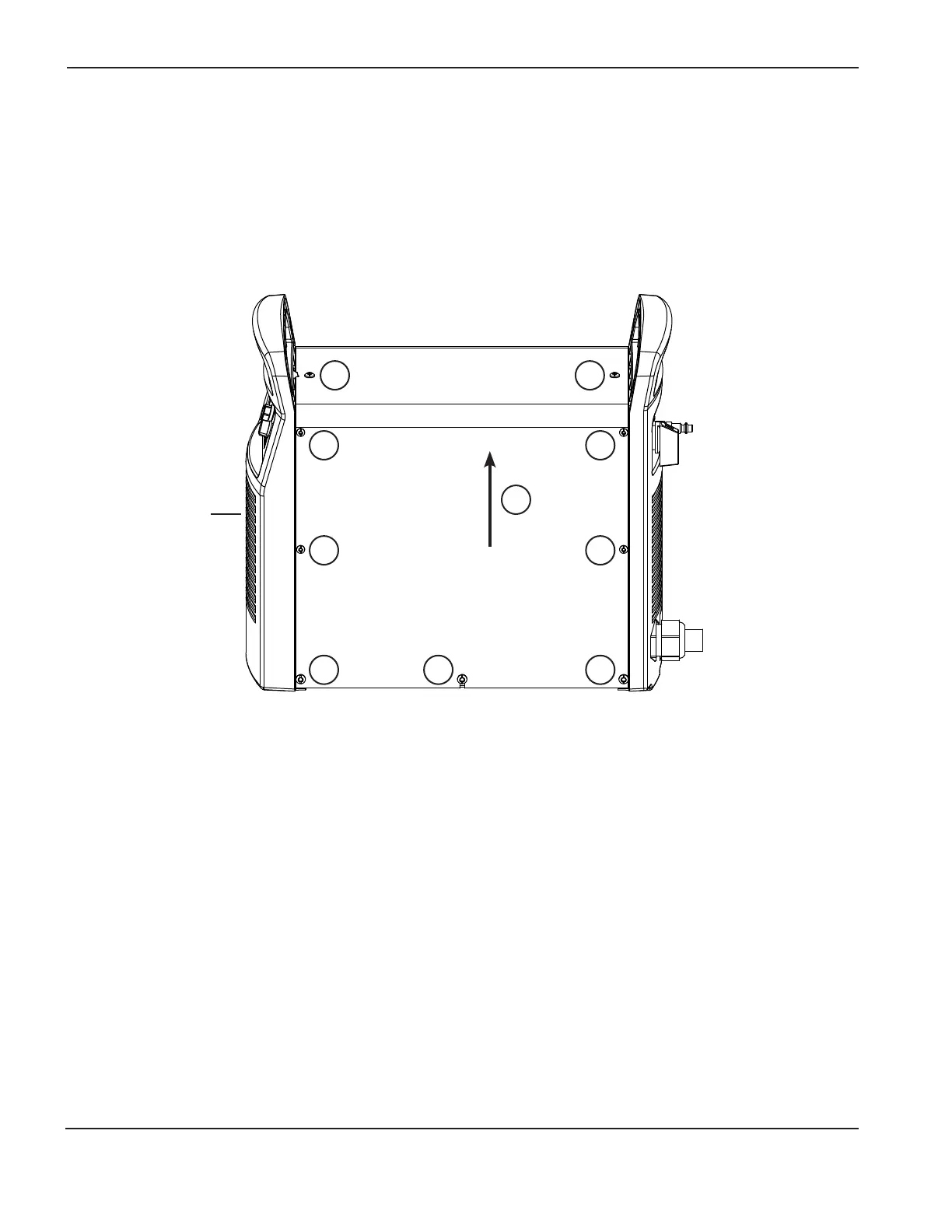

Dépose du couvercle de la source de courant et de la barrière Mylar
Devant
de la source
de courant
1. Couper l’alimentation (OFF), débrancher le cordon d’alimentation et débrancher l’alimentation en gaz.
2. À l’aide d’un tournevis plat ou TORX, déposer les 8petites vis (2) du couvercle de la source de courant.
3. À l’aide d’un tournevis plat ou TORX, déposer les 8grandes vis (1) du couvercle de la source de courant.
4. Retirer le couvercle (3) de la source de courant.
5. Déposer la barrière Mylar du côté circuit imprimé de la source de courant. Cette barrière est flexible et peut être
pliée légèrement pour être enlevée.
Le circuit imprimé de la source de courant est visible sous le circuit imprimé du processeur de signal numérique
fixé au coin supérieur gauche du circuit imprimé de la source de courant.
1
1 1
2
2
1
2
2
1
3

Hypertherm Powermax 65 Specifications

General

Open Circuit Voltage (OCV)	300 VDC
Gas Supply	Clean, dry, oil-free air or nitrogen
Maximum Cut Capacity (Mild Steel)	1" (25 mm)
Input Voltage	200-600 V, 1/3-PH, 50/60 Hz
Output Current	20 – 65 A
Duty Cycle	50% @ 65 A
Recommended Gas Inlet Flow Rate/Pressure	6.7 scfm @ 85 psi
Torch Lead Length	25 ft (7.6 m)
Maximum Cut Capacity (Aluminum)	5/8" (16 mm)
Severance Cut Capacity (Mild Steel)	1-1/4" (32 mm)
Maximum Severance Thickness	1-1/4 in (32 mm)
Gas Type	Air/Nitrogen
Torch Options	Hand Torch, Mechanized Torch
