Hypertherm Powermax 65 Field Service Bulletin

Remplacement du ciRcuit impRimé du pRocesseuR de signal numéRique
a-4 Bulletin de service sur le terrain
Insertion du circuit imprimé neuf du processeur de signal numérique
1. Débrancher le câble plat du connecteur du câble plat (6) au dos du circuit imprimé neuf du processeur de signal
numérique (3).
2. Aligner les deuxbroches d’alignement (7) avec les trous correspondants du circuit imprimé de la source de courant.
3. Enfoncer délicatement et tout droit le circuit du processeur de signal numérique sur le circuit de la source de courant.
Ne pas plier les broches (4).
4. Au moyen du tournevis n°2, fixer solidement le circuit du processeur de signal numérique au circuit imprimé
de la source de courant avec les deuxvis (2).
5. Brancher le connecteur du processeur de signal numérique (1) sur le dessus du circuit imprimé du processeur
de signal numérique si une carte de communication RS485 est installée.

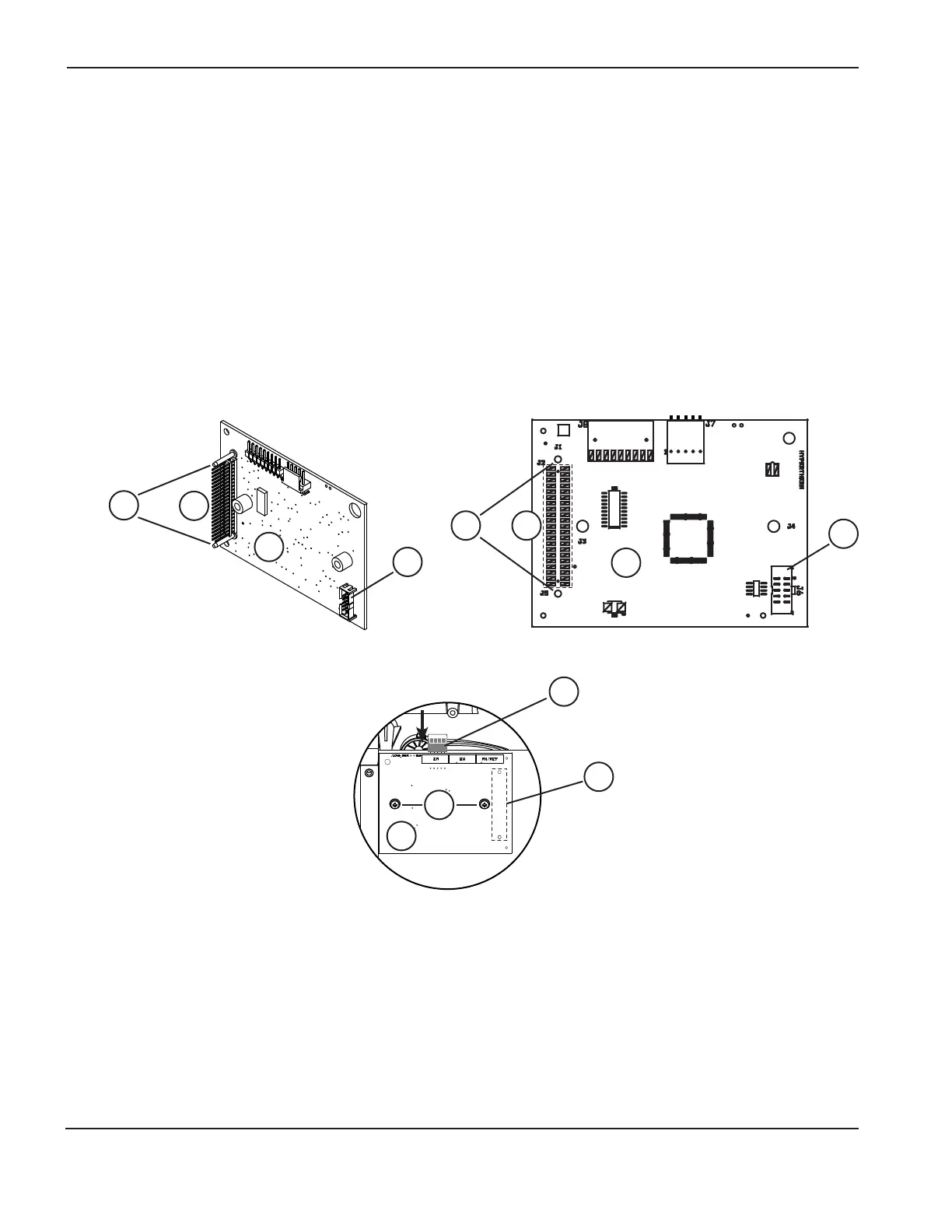

Vue arrière du
processeur de signal
numérique
Vue avant du processeur
de signal numérique
4
4
7
7
6
6
3
3
1
4
2
3

Hypertherm Powermax 65 Specifications

General

Open Circuit Voltage (OCV)	300 VDC
Gas Supply	Clean, dry, oil-free air or nitrogen
Maximum Cut Capacity (Mild Steel)	1" (25 mm)
Input Voltage	200-600 V, 1/3-PH, 50/60 Hz
Output Current	20 – 65 A
Duty Cycle	50% @ 65 A
Recommended Gas Inlet Flow Rate/Pressure	6.7 scfm @ 85 psi
Torch Lead Length	25 ft (7.6 m)
Maximum Cut Capacity (Aluminum)	5/8" (16 mm)
Severance Cut Capacity (Mild Steel)	1-1/4" (32 mm)
Maximum Severance Thickness	1-1/4 in (32 mm)
Gas Type	Air/Nitrogen
Torch Options	Hand Torch, Mechanized Torch
