Powermax45/45 XP Bulletin de service sur le terrain 807990 a-5
Kit de remplacement de transistor à effet de champ du Powermax45/45 XP
Retrait du circuit imprimé d’alimentation (400 V CE et 480 V CSA)
La procédure suivante s’applique aux circuits imprimés d’alimentation 400 V CE et 480 V CSA. Merci de consulter la
Figure 4 à la page 5 et la Figure 5 à la page 6 lors de la réalisation de cette procédure.
1. Débrancher le câble plat de J8 sur le côté dissipateur thermique du circuit imprimé d’alimentation.
2. Déposer les connecteurs de J10, J12 et J22 sur le côté dissipateur thermique du circuit imprimé d’alimentation.
3. Déposer les connecteurs de J4, J5 et J6 sur le côté dissipateur thermique du circuit imprimé d’alimentation.
4. Retirer les fils des transformateurs et des bobines d’induction de J13, J14, J15, J16, J17, J18, J19 et J20.
5. Retirer la cosse ronde du câble de retour de J21 et retirer les quatre vis du condensateur.
6. Déposer les trois vis de retenue, les quatre vis de l’ensemble du dissipateur thermique et les quatre vis du transistor
à effet de champ.

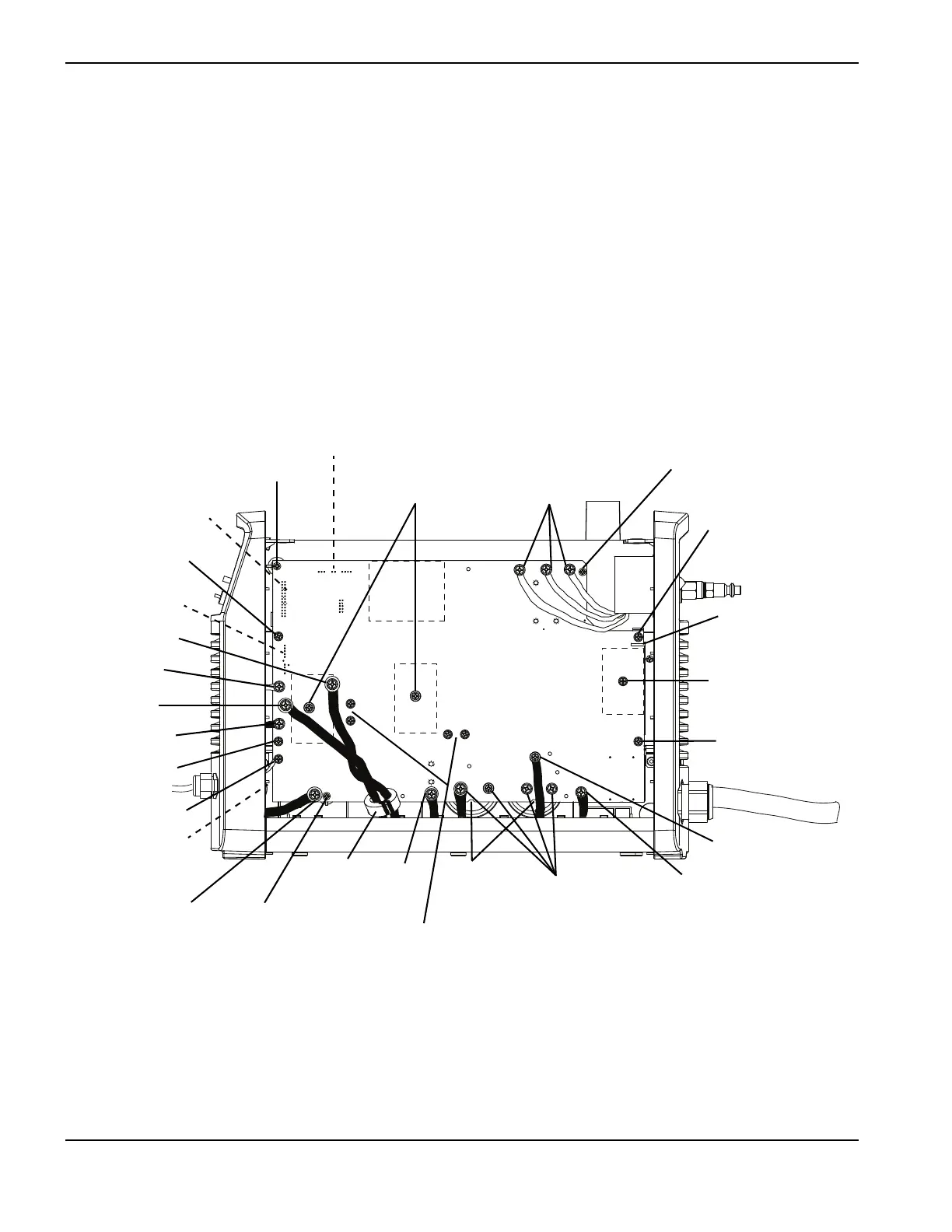

Figure 4 – Circuit imprimé d’alimentation plus récent 400 V CE et 480 V CSA
TP17
W
+
-
+
-
TP18
B
TP16
R
~280 VDC
~280 VDC
Vis de l’ensemble
dissipateur
thermique
Câble plat (J8)
J10, J12
J13
J14
J15
J16
J18
J22
Vis de l’ensemble
dissipateur
thermique
J4, J5, J6
Vis de fixation
Vis (2) de fixation
du transistor bipolaire
à grille isolée
Fils de
l’interrupteur
ON/OFF
(marche/arrêt)
Vis de fixation
Vis de l’ensemble
dissipateur thermique
Les nouveaux circuits
imprimés ont
une encoche ici.
J17
Vis de l’ensemble
dissipateur thermique
Vis de la diode
du pont d’entrée
J3 J2 J1
J19
J20
Vis de
fixation
Connecteur du câble
de retour (J21)
Vis du transistor
à effet de champ (4)
Échappements
de
décompression
Vis (4) du
condensateur
Ferrite
(unités CE
uniquement)
