Hypertherm SYNC Powermax 85 Quick Reference Guide

FR–7FR–6

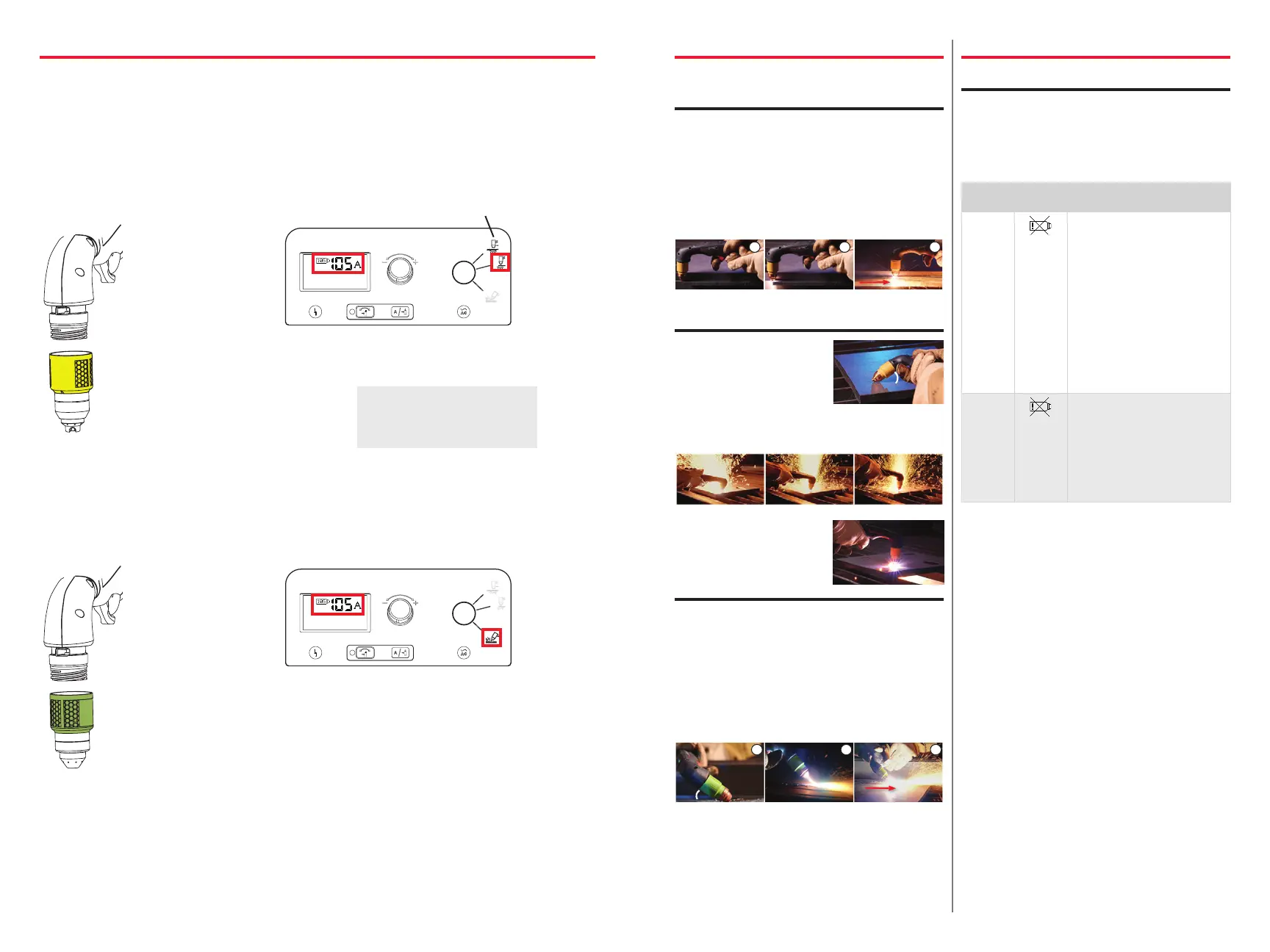

Utiliser le système Powermax SYNC
Lorsque vous installez une cartouche Hypertherm sur une torche SmartSYNC, le système effectue ce qui suit:
• il règle le mode de fonctionnement et le courant de sortie (intensité de courant) automatiquement. Par exemple, lorsqu’une
cartouche de gougeage de 65A est installée, le système règle automatiquement le mode à gougeage et l’intensité à 65A;
• il enregistre les données d’utilisation de la cartouche et de la source de courant plasma;
• il règle automatiquement la pression du gaz.
Lorsqu’une cartouche de coupe
estinstallée:
Le système règle automatiquement le mode Coupe
et l’intensité du courant.
Appuyer sur la touche du mode de
fonctionnement pour passer du mode
Coupe au mode Métal déployé si vous
coupez du métal déployé.
Mode Métal déployé
Mode Coupe
Lorsqu’une cartouche de gougeage
est installée:
le système règle automatiquement le mode
Gougeageetl’intensité du courant.
Mode Gougeage
Couper, percer et gouger le métal
Fixer le connecteur à la pièce avant la coupe.
Coupe
1. Commencer par le bord de la pièce à couper.
Tenirlatorche à un angle de90degrés par rapport
àlapièce.
2. Amorcer la torche. Rester sur le bord jusqu’à ce
quel’arc plasma ait traversé la pièce à couper.
3. Traîner légèrement la torche sur la pièce. Maintenir
unevitesse stable. Aucune distance torche-pièce n’est
requise.
1
2
3
Perçage par roulage
1. Tenir la torche à un angle
d’environ30degrés.
Poser la pointe de la
torche sur la pièce.
2. Appuyer sur la gâchette pour amorcer l’arc plasma.
Incliner la torche vers le haut jusqu’à ce qu’elle soit
à un angle de 90degrés par rapport à la pièce.
3. Maintenir la torche en
position jusqu’à ce
que l’arc plasma perce
complètement la pièce.
Gougeage
1. Tenir la torche à un angle d’environ 40 à 45degrés
avec la pointe de la torche à 6à 12mm de la pièce.
2. Appuyer sur la gâchette pour obtenir un arc pilote.
Transférer l’arc sur la pièce à couper.
3. Étirer l’arc plasma sur une longueur de 25mm à 32mm.
Pendant le gougeage, modifier la position de la torche
pour obtenir le profil de gougeage souhaité. Se reporter
au Operator Manual (Manuel de l’opérateur) pour
ensavoir plus.
3
2
1
45°
30°
Dépannage des problèmes courants
Déterminer le moment d’installer une nouvelle cartouche
Le système vous indique quand une cartouche Hypertherm
est à la fin de sa vie utile. Repérer les codes de défaillance
suivants. Cette fonctionnalité aide à prévenir les dommages
à la torche. L’opérateur peut décider de remplacer
lacartouche avant qu’elle n’atteigne cet état si la qualité
de coupe n’est plus satisfaisante.
Code de
défaillance
Icône de
défaillance
Description
0-32-0
Ce code de défaillance s’affiche lorsque
lesystème détecte pour la première fois que
lacartouche Hypertherm est arrivée àlafin
desavie utile. De plus, le voyant à DEL
delatorche manuelle devient rouge. Installer
une nouvelle cartouche pour corriger l’état
dedéfaillance.
Si le système est redémarré et que
lamême cartouche est utilisée, le code
dedéfaillance0-32-1 s’affiche pour rappeler
quela cartouche est arrivée à la fin de sa vie
utile. Hypertherm recommande fortement
d’installer une nouvelle cartouche.
0-32-1
Ce code de défaillance indique que la cartouche
Hypertherm installée est usée et qu’elle a déjà
fait l’objet d’une défaillance0-32-0. De plus,
le voyant à DEL de la torche manuelle devient
jaune et clignote. Le code de défaillance0-32-1
s’affiche pour rappeler que la cartouche est
àlafin de sa vie utile. Hypertherm recommande
fortement d’installer une nouvelle cartouche.
Lorsqu’il est temps de remplacer la cartouche, remplacer
lacartouche entière par une neuve.
Ne pas tenter de désassembler la cartouche.
Lacartouche ne nécessite aucun entretien, sauf le retrait
possible de métal fondu à son extrémité.
La fonction de détection de la fin de vie utile
delacartouche Hypertherm est désactivée lorsque
lessituations suivantes se présentent:
• Une cartouche de coupage manuel FineCut est
installée.
• Le courant de sortie est réglé sous 40A pour tout type
de cartouche Hypertherm.
