Componenti delle schede di sistema A40 e A40p

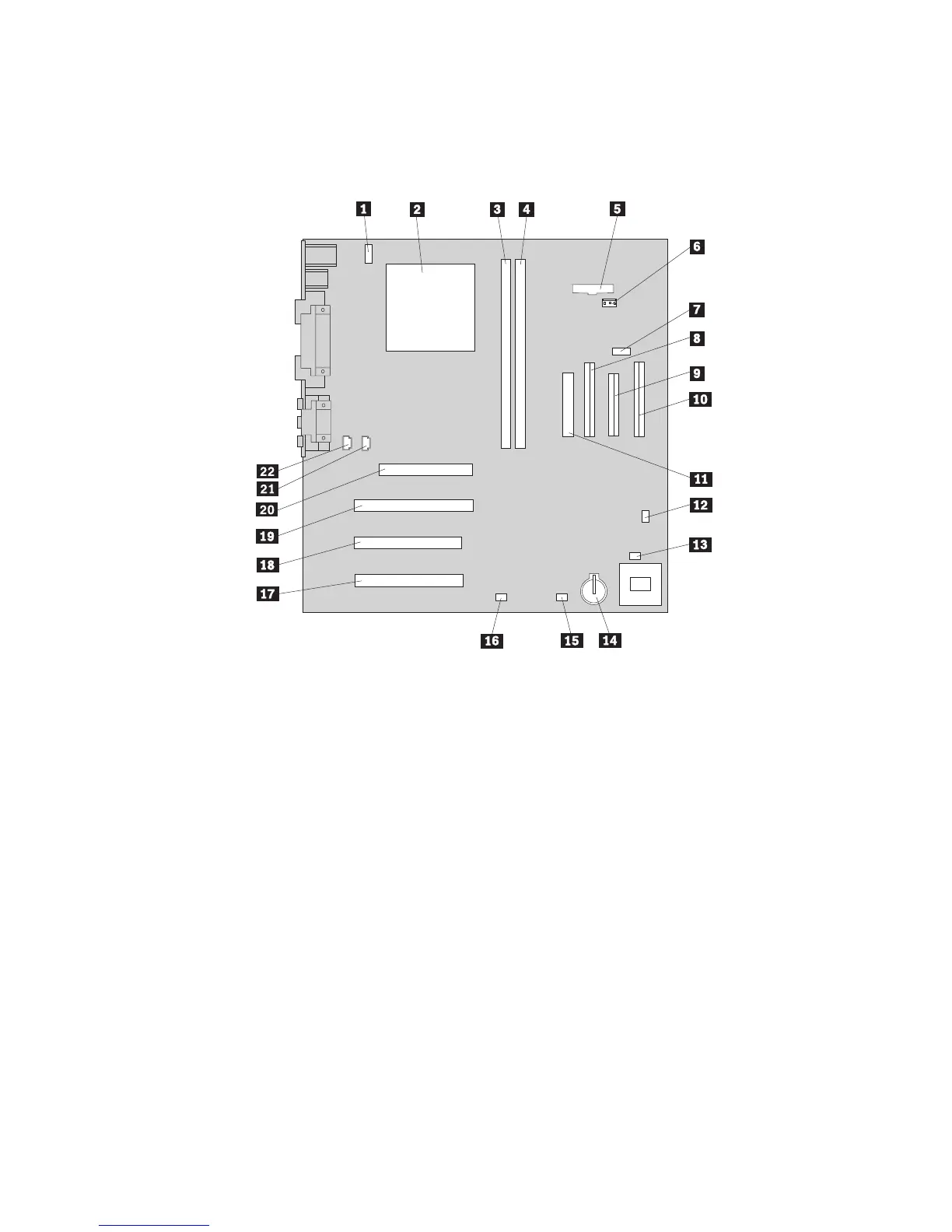

Se l’elaboratore è di tipo A40 o A40p, fare riferimento alla figura riportata di
seguito, per individuare le parti sulla scheda di sistema.
Nota: L’etichetta situata all’interno dell’elaboratore riporta un’illustrazione
della scheda di sistema e fornisce ulteriori informazioni.
«1¬ Connettore della ventola del
processore
«12¬ Cavallotto di
cancellazione/ripristino CMOS
«2¬ Microprocessore «13¬ Connettore frontale della ventola
«3¬ DIMM 1 «14¬ Batteria
«4¬ DIMM 2 «15¬ Connettore LED dell’adattatore
SCSI
«5¬ Connettore LED di alimentazione «16¬ Connettore Wake on LAN
«6¬ Connettore RFID «17¬ Alloggiamento PCI 3
«7¬ Connettore frontale USB «18¬ Alloggiamento PCI 2
«8¬ Connettore secondario IDE «19¬ Alloggiamento PCI 1
«9¬ Connettore minidisco «20¬ Connettore AGP
«10¬ Connettore primario IDE «21¬ Connettore audio CD-ROM
«11¬ Connettore alimentazione «22¬ Connettore altoparlante
Capitolo 5. Installazione delle opzioni 53
