Componenti della scheda di sistema A20

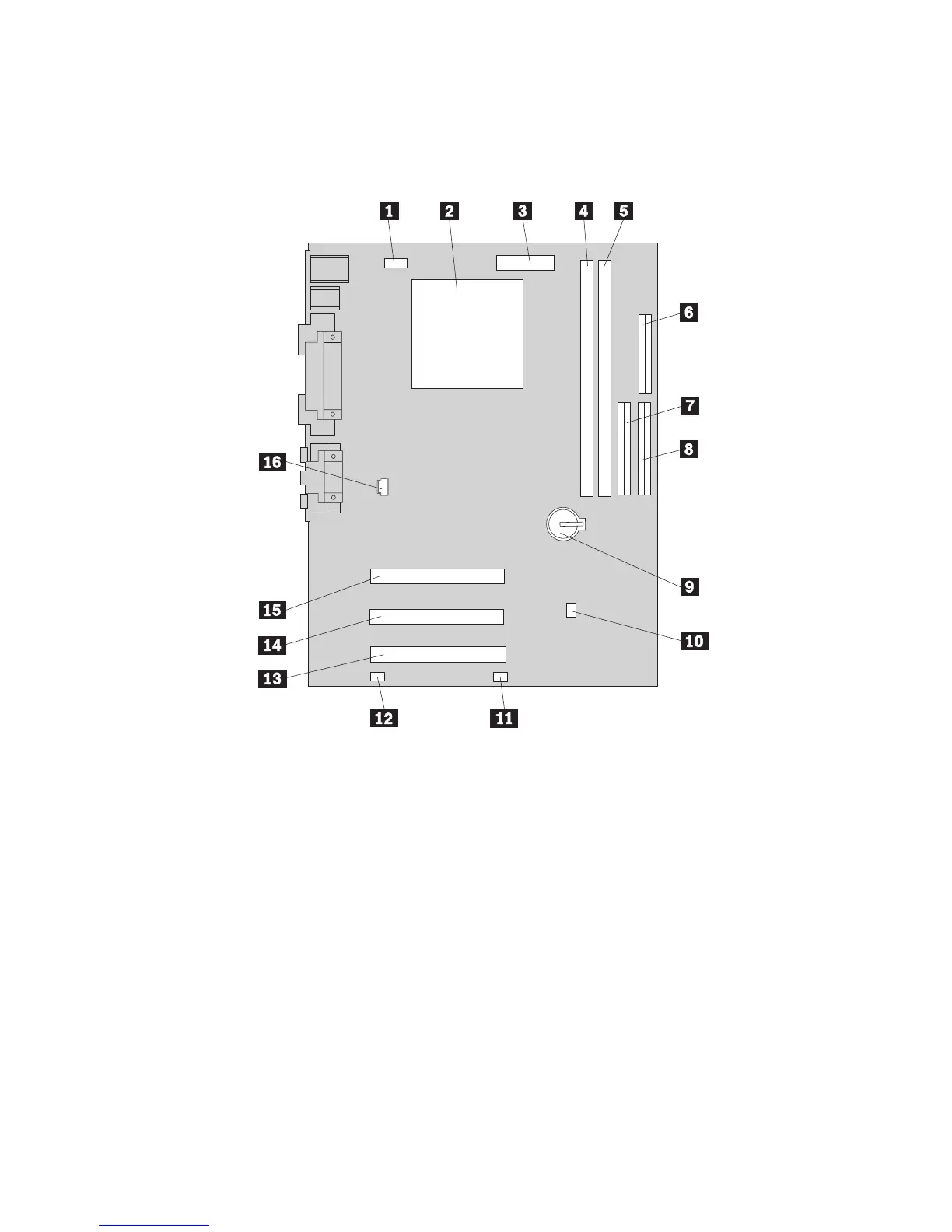

Se l’elaboratore è di tipo A20, fare riferimento alla figura riportata di seguito
per individuare le parti sulla scheda di sistema.
Nota: L’etichetta situata all’interno dell’elaboratore riporta un’illustrazione
della scheda di sistema e fornisce ulteriori informazioni.
«1¬ Connettore della ventola del
processore
«9¬ Batteria
«2¬ Microprocessore «10¬ Cavallotto di
cancellazione/ripristino CMOS
«3¬ Connettore alimentazione «11¬ Connettore frontale della ventola
«4¬ DIMM 1 «12¬ Connettore Wake on LAN
«5¬ DIMM 2 «13¬ Connettore PCI 3
«6¬ Connettore minidisco «14¬ Connettore PCI 2
«7¬ Connettore secondario IDE «15¬ Connettore PCI 1
«8¬ Connettore primario IDE «16¬ Connettore audio CD-ROM
Capitolo 5. Installazione delle opzioni 55
