Procedimientos iniciales

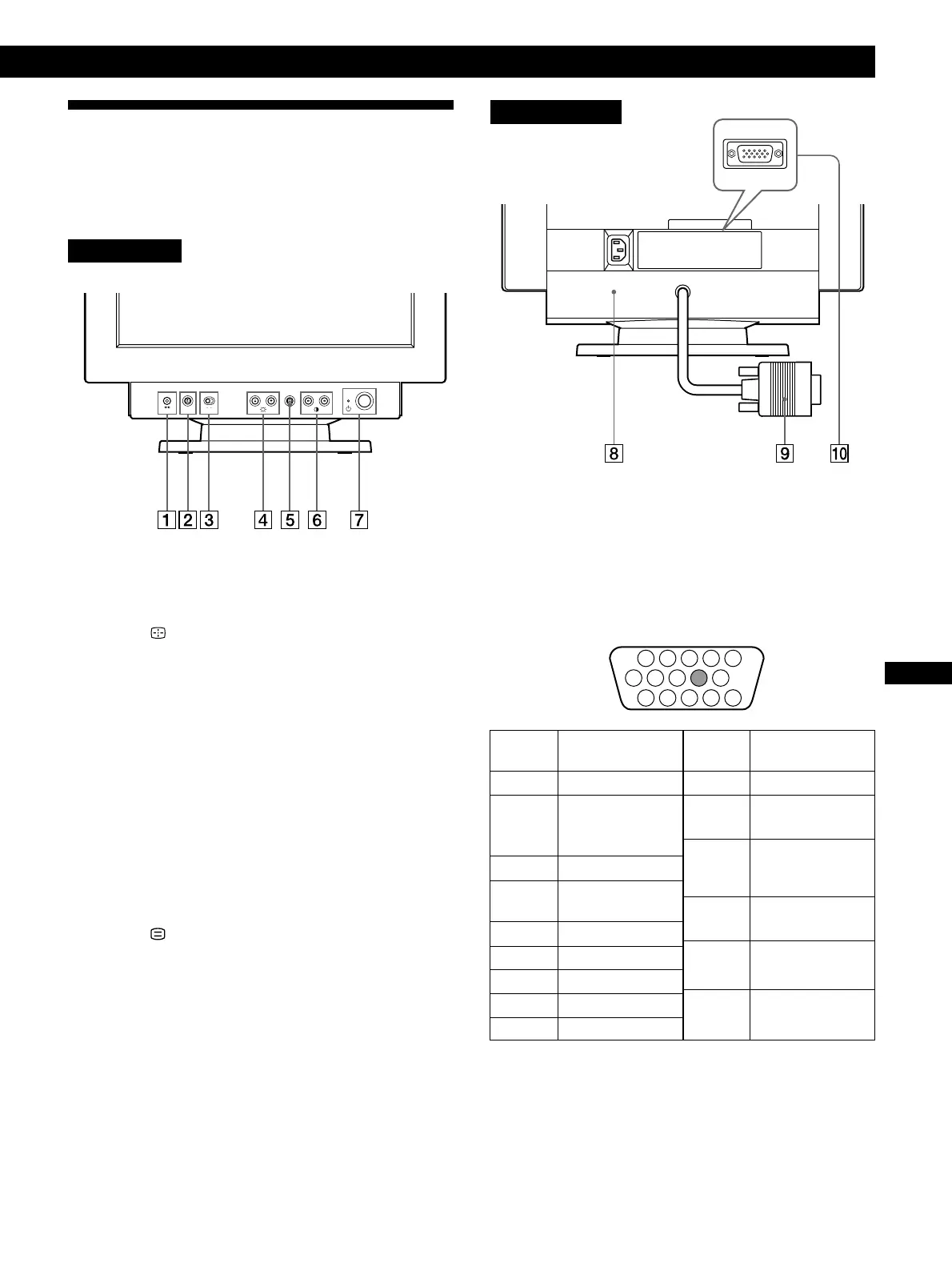

Identificación de los
componentes y los controles
Consulte las páginas que se indican entre paréntesis para
obtener descripciones más detalladas.
Parte frontal
12
1 Botón ? (restauración) (página 15)
Recupera los niveles predefinidos de fábrica.
2 Botón (tamaño y centrado automáticos)
(página 5)
Este botón ajusta automáticamente el tamaño y el
centrado de la imagen.
3 Interruptor INPUT 1-2 (entrada) (página 5)
Este selector permite seleccionar el terminal INPUT 1
(conector 1 de entrada de vídeo) o INPUT 2 (conector 2
de entrada de vídeo).
4 Botones ¨ (brillo) arriba y abajo (./>)
(páginas 6-15)
Ajustan el brillo de la imagen.
Funcionan como los botones (./>) al ajustar otras
opciones.
5 Botón (menú) (páginas 6-15, 17)
Muestra la indicación en pantalla MENU.
6 Botones > (contraste) izquierda y derecha
(?//) (páginas 6-15, 20)
Ajustan el contraste.
Funcionan como los botones (?//) al ajustar otras
opciones.
7 Interruptor e indicador de encendido u
(páginas 16, 20)
Enciende o apaga el monitor.
El indicador de alimentación se ilumina en verde
cuando el monitor está encendido, y parpadea en verde
y en naranja, o se ilumina en naranja cuando dicho
monitor se encuentra en el modo de ahorro de energía.
8 Conector AC IN (página 4)
Permite enchufar un cable de alimentación de CA al
monitor.
9 Conector 1 de entrada de vídeo (HD15)
(página 4)
Introduce las señales de vídeo RGB (0,700 Vp-p,
positivas) y las SYNC.
Procedimientos iniciales
Parte posterior
Nº de
terminal
1
2
3
4
5
6
7
8
9
Señal
Rojo
Verde
(Sincronización
en verde)
Azul
Identificación
(masa)
Masa de DDC*
Masa de rojo
Masa de verde
Masa de azul
Señal
Masa
Identificación
(masa)
Datos
bidireccionales
(SDA)*
Sincronización
horizontal
Sincronización
vertical
Reloj de datos
(SCL)*
Nº de
terminal
10
11
12
13
14
15
1 2 3 4
5
876
11 12 13 14 15
10
9
* Norma Canal de Datos de Visualización (DDC) de VESA
Conector 2 de entrada de vídeo (HD15)
(página 4)
Introduce las señales de vídeo RGB (0,700 Vp-p,
positivas) y las SYNC.
La asignación de terminales es la misma que la descrita
en 9 anteriormente.
