Personalizzazione del monitor
Operazioni preliminari
I

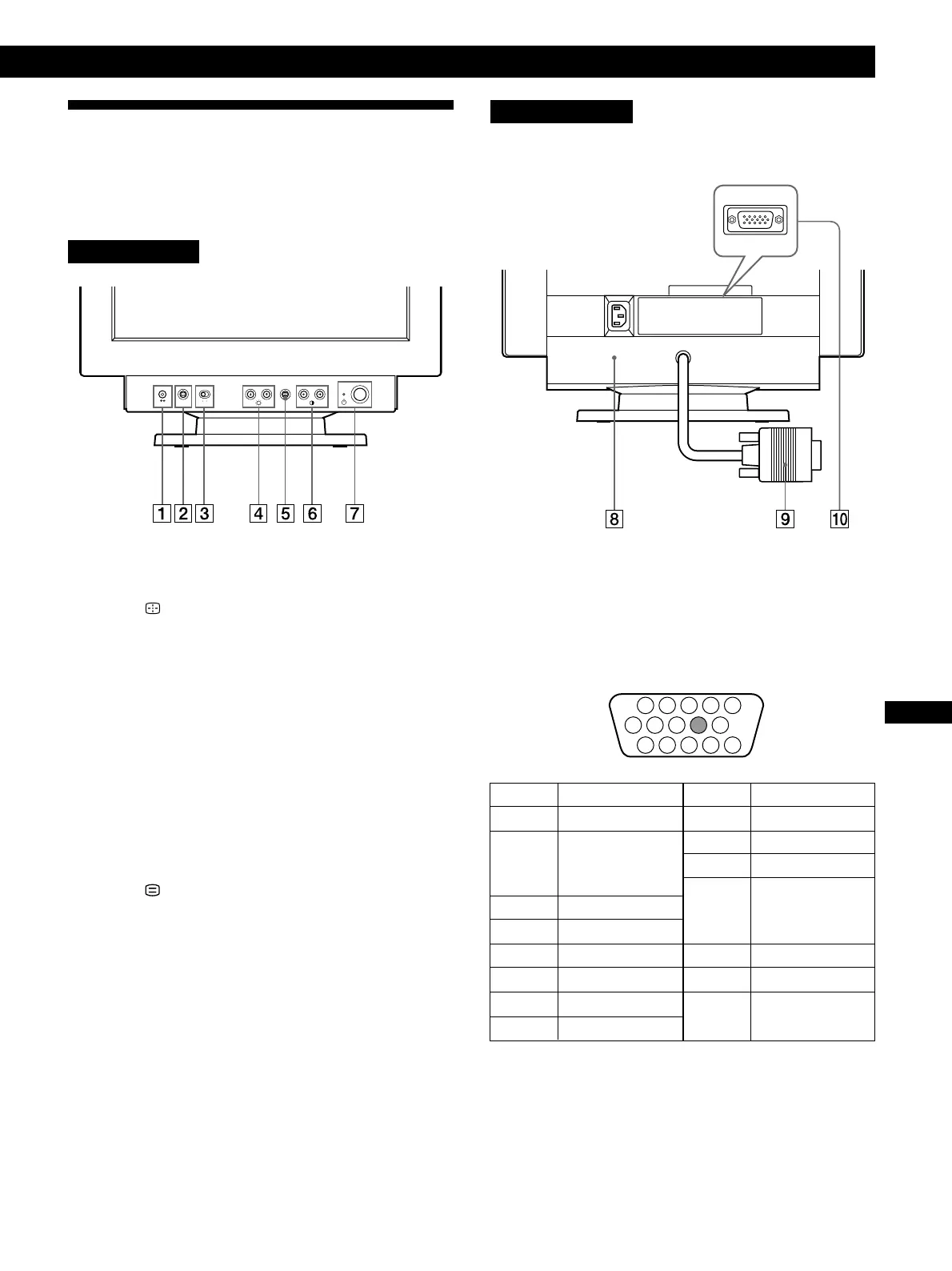

Identificazione dei componenti e
dei comandi
Per maggiori dettagli consultare le pagine indicate tra
parentesi.
Parte anteriore
Parte posteriore
1 Tasto ? (ripristina) (pagina 15)
Per ripristinare le impostazioni effettuate in fabbrica.
2 Tasto (ridimensionamento e centratura
automatici) (pagina 5)
Utilizzare questo tasto per regolare automaticamente le
dimensioni e la centratura dell’immagine.
3 Interruttore INPUT 1-2 (ingresso) (pagina 5)
Utilizzare questo interruttore per selezionare l’ingresso
INPUT 1 (connettore 1 d’ingresso video) o INPUT 2
(connettore 2 d’ingresso video)
4 Tasti (./>) ¨ (luminosità) (pagine 6-15)
Per regolare la luminosità dell’immagine.
Svolgono la stessa funzione dei tasti (./>) per la
regolazione di altre voci.
5 Tasto (menu) (pagine 6-15, 17)
Per visualizzare l’indicazione a schermo MENU.
6 Tasti (?//) > (contrasto)
(pagine 6-15, 20)
Per regolare il contrasto.
Svolgono la stessa funzione dei tasti (?//) per la
regolazione di altre voci.
7 Interruttore ed indicatore di accensione
u (pagine 16, 20)
Per accendere e spegnere il monitor.
Quando il monitor viene acceso, l’indicatore di
accensione si illumina in verde; quando il monitor entra
nel modo di risparmio energetico, l’indicatore
lampeggia in arancione e in verde in modo alternato o si
illumina in arancione.
8 Connettore AC IN (pagina 4)
Collega un cavo di alimentazione CA al monitor.
9 Connettore 1 di ingresso video (HD15)
(pagina 4)
Immette segnali video RGB (0,700 Vp-p, positivo) e
segnali SYNC.
12
Operazioni preliminari
N. piedino
1
2
3
4
5
6
7
8
Segnale
Rosso
Verde
(Sincronismo su
verde)
Blu
ID (Terra)
Terra DDC*
Terra rosso
Terra verde
Terra blu
Segnale
—
Terra
ID (Terra)
Dati
bidirezionali
(SDA)*
Sinc O.
Sinc V.
Orologio dati
(SCL)*
N. piedino
9
10
11
12
13
14
15
* Standard del Display Data Channel (DDC) del marchio VESA
1 2 3 4
5
876
11 12 13 14 15
10
9
!º Connettore 2 di ingresso video (HD15)
(pagina 4)
Immette segnali video RGB (0,700 Vp-p, positivo) e
segnali SYNC.
Per l’assegnazione dei piedini, vedere la tabella sopra
indicata.
