IKA RET - Меню(Обзор); Управление

60
61
Перед вводом в эксплуатацию удалите защитную пленку с установочной плиты! Переход в меню осуществляется с помощью кнопки Back («Назад»)
Ввод в
эксплуатацию
Перемешивание
Нагрев
Подключение
внешнего термо-
метра
(прямое
регулирование темпе-
ратуры
в среде)
Взвешивание
(в ручном режиме)
Измерение pН
Таймер
F Установите Главный выключатель (A) в положение OFF («Выкл.»)
F  Вставьте шнур питания в сетевую розетку (К)
F Установите Главный выключатель (A) в положение ON (Вкл.)
a Настроен стандартный режим А (см «Меню (подробное описание)»)
F Настройте частоту вращения двигателя с помощью ручки (D)
a  Настроенное значение отобразится на дисплее (J)
F Для запуска смешивания нажмите кнопку (D)
i a После включения двигателя на дисплее появляется символ (16)
 F Настройте максимально допустимую температуру (см «Меню (подробное описание)»)
 F Установите заданную температуру с помощью ручки управления (С)
 a  Настроенное значение отобразится на дисплее (J)
 F  Настройте режим регулирования температуры (см «Меню (подробное описание)»)
 F Для включения функции нагревания нажмите кнопку (С)
Заданная и фактическая температура постоянно отображаются на дисплее (J):
i a При включении нагревания на дисплее появляется символ (4)
Настраиваемая температура нагревательной пластины составляет макс. 340°C
i
a Если температура установочной плиты превышает 50°C даже при выключенном приборе на дисплее отображается
символ (J) и текущая температура нагревательной пластины
F Установите Главный выключатель (A) в положение OFF («Выкл.»)
F  Подключите безопасный контактный термометр класса 2 DIN 12878 или датчик температуры PT 100
(одинарный датчик) или РТ 1000 (двойной датчик) к гнезду (L)
F Установите Главный выключатель (A) в положение ON («Вкл.»)
i Датчик температуры Pt 100 a  Отображаемая на дисплее (J) фактическая температура (5) соответствует темпе-
ратуре среды. На дисплее появляется символ «Датчик» (11).
i  Датчик температуры PT 1000 a  Отображаемая на дисплее (J) фактическая температура (5) датчика температуры
соответствует температуре среды. На дисплее появляется символ «Внешний дат-
чик температуры» (11).
Одновременно отображается температура теплоносителя (3).
FНажмите кнопку (G)
FДождитесь стабилизации системы (после стабилизации системы после цифры 0 появляется символ g.
FПоместите груз по центру нагревательной пластины и дождитесь стабилизации системы.
iaМаксимальный диапазон индикации составляет 2000г
aДиапазон взвешивания составляет макс. 5000г
aФункцию взвешивания можно активировать, только если функции нагрева и смешивания выключены.
iaМодуль взвешивания можно калибровать
aСм. раздел «Меню (подробное описание)»
FНажмите кнопку (Н)
F Настройте требуемое время в часах, минутах и секундах, вращая и нажимая для подтверждения ручку (D). Послеза-
пуска функции нагревания или смешивания таймер начинает обратный отсчет времени (см «Меню (подробное описа-
ние)»)
i  После истечения времени до 0 функция нагревателя всегда выключается даже если перед этим был запущен двига-
тель.
При включении нагревания во время работы таймера отключается только нагревание, а двигатель продолжает рабо-
тать (задержка кипения).
Управление(краткое руководство)

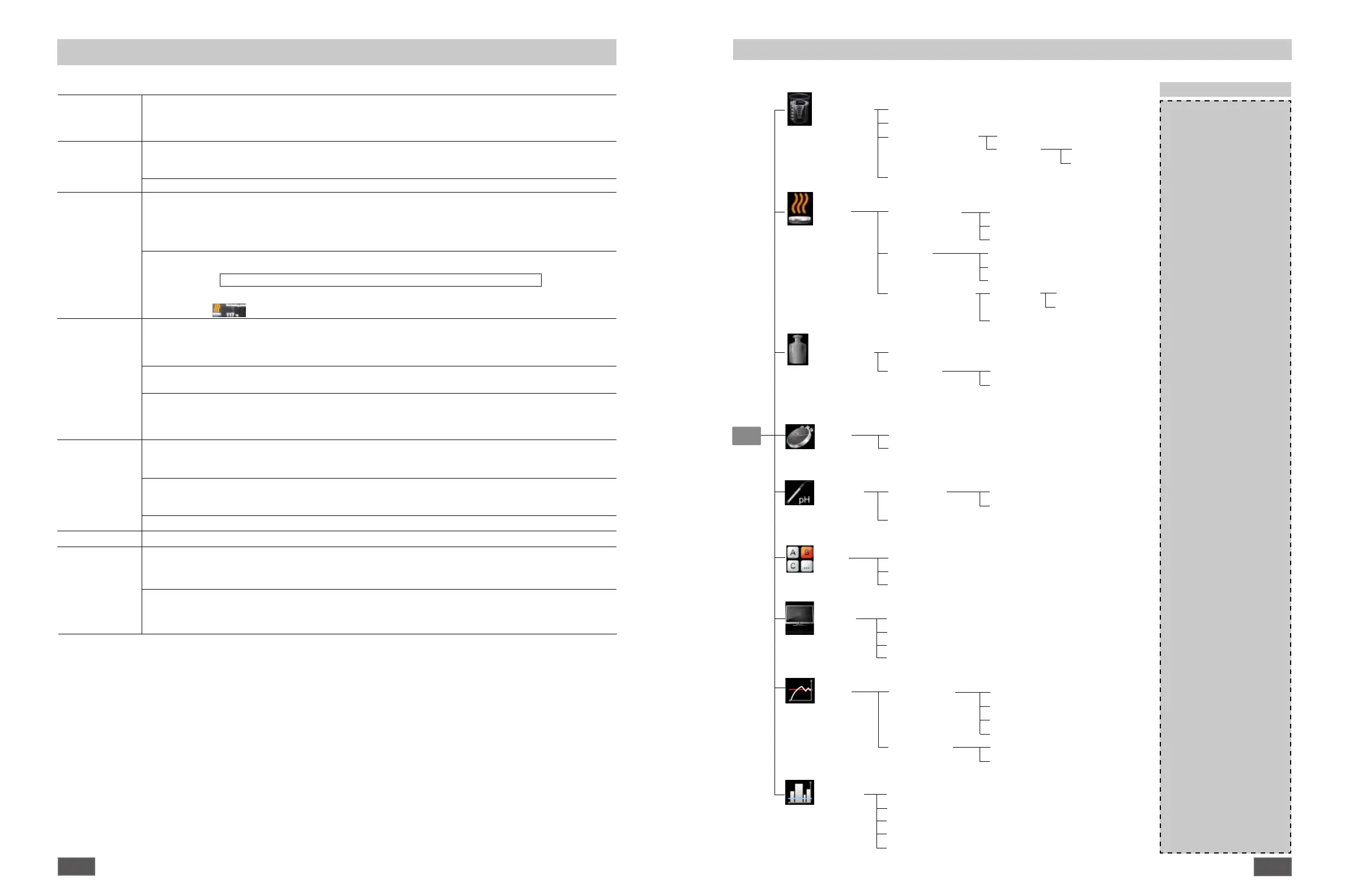

Структура меню
Режим
A ………………………………………………………………….........………….. A
B …………………………………………………………………….........……….. -
C …………………………………………………………………….........……….. -
Дисплей
Измерение тренда крутящего момента…………………………………............. -
Значение pH ……………………………………………………………….......... -
Таймер …………………………………………………………………..……….. -
ГРАФИК…………………………………………………………………..………….. -
настройки по умолчанию
меню
Взбалтывание
Измерение тренда крутящего момента...........………………….……………… -
Отклонение магнитной вертушки……………………………………………….. -
Режим с прерываниями Запуск/останов……………………………........ -
Интервал Время запуска …..……... 00:00 [mm:ss]
Время останова ………. 00:00 [mm:ss]
Предел скорости…………………………………………………...........…........... 1700 rpm
Нагрев
Метод управления Быстрый PID (fPID)………………….……..……... fPID
Точный PID ……………………………............... -
Двухточковый (2pt)...…………………….....…... -
Пределы Средний предел…………………..……………... -
Предел носителя ……………..............……….. -
Информ. о пределе ………………………….... -
Датчик температуры Калибровка Калибровка по 2точкам ...... -
Калибровка по 3точкам .. -
Сброс калибровки …..…..............…………..... -
Взвешивание
Измерение............……………………………………... ................................... -
Калибровка Калибровка по 2точкам……...…….…………... 200...5000 g
Калибровка по 3точкам….................………….. 200...5000 g
Таймер
Устан.……………………………………………………………………………….. 00:00:00 [hh:mm:ss]
Дисплей………………………………………………………………………..….. -
Датчик pH
Калибровка
Калибровка по 2точкам……...……………......... -
Калибровка по 3точкам….................………….. -
Дисплей........................................................... …..…..............…………….. -
ГРАФИК
Назначение осей Температура…………………………………........ -
Скорость ……………………........................….. -
Крутящий момент ……………………….......... -
pH ………………………………........................... -
Масштаб осей Автоматически…………………………..…........ -
Ручной ……………..............…………….......….. -
Программы
Программа 1
……………………………………………..................................... -
Программа 2 ……………………………………………………………….......... -
Программа 3 …………………………………………………………….......….. -
Программа 4 ……………………………………………………………......…….. -
Программа 5 ……………………………………………………………......…….. -
Меню (обзор)
