IKA RET - 악세사리; 오류코드

120
121
OUT_WD1@m 감시 모드 1 : 이벤트 WD1 가 발생할 경우, 가열 및 교반 기능이 꺼지며 ER 2 가 표
시됩니다. 감시 시간 에코와 함께 감시 시간을
m (20-1,500) 초까지 설정합니다.
이 명령어는 감시 기능을 시작시키며, 설정된 감시 시간 안에 반드시 전송되어
야 합니다.
OUT_WD2@m 감시 모드 2 : 이벤트 WD2 가 발생할 경우, 속도 목표값은 WD 안전 제한 속도로,
온도 목표값은
WD 안전 온도 제한값으로 변경됩니다. 경고 WD 가 표시됩니다.
WD2
이벤트는 OUT_WD2 @ 0 – 와 함께 리셋될 수 있으며, 이는 또한 감시 기능
을 중지시킵니다. 감시 시간 에코와 함께 감시 시간을
m (20-1,500) 초까지 설정합
니다. 이 명령어는 감시 기능을 시작시키며, 설정된 감시 시간 안에 반드시 전송
되어야 합니다.
RESET
장치 기능을 스위치 오프합니다.
START_X X=1;2;4;5;7
X=80; 90
장치 - ( 원격 ) 기능을 스위치 온 시킵니다.
멀리 떨
어진
STOP_X X=1;2;4;5;7
X=80; 90
장치 - ( 원격 ) 기능을 스위치 오프시킵니다 . OUT_SP_X 와 함께 설정 변수가 저장됩
니다.
멀리 떨
어진
STATUS_90
저울 상태를 사용해 응답합니다.
저울 상태 비트에 대한 정의:
비트 0 저울 안정적(1: 예; 0: 아니요)
비트 3 저울 중량 완료(1: 예; 0: 아니요)
비트 4 저울 켜짐(1: 예; 0: 아니요)
비트 9 저울 과부하(1: 예; 0: 아니요)
비트 10 저울 전원 켜짐(1: 예; 0: 아니요)
“감시“기능; 시리얼 데이터 흐름의 모니터링
이 기능이 활성화(NAMUR 명령 참조)될 경우, 설정 시간(“
감시시간”) 내에 컴퓨터로부터 명령을 재송신하지 않습니다.
가열 및 교반 기능은 “감시“기능 설정에 따라 스위치
오프되거나 이 목표 설정 값으로 변경됩니다.
데이터 전송은 예를 들어 운영 체제의 충돌, PC 정전이나
컴퓨터와 RET 제어 간의 연결 문제 테이블로 인해 중단될 수도
있습니다.
“감시“ - 모드 1
데이터 통신이 중단(설정된 감시 시간을 초과하는)될 경우,
가열 및 교반 기능은 꺼지고 ER이 표시됩니다.
“감시“ - 모드 2
데이터 통신이 중단(설정된 감시 시간을 초과하는)될 경우,
속도 목표값이 WD 안전 제한 속도로, 온도 목표값이 WD 안전
한계 온도 값으로 변경됩니다. 경고 WD가 표시됩니다.
RET 제어 및 외부 장치 사이의 연결 가능성
다음 어댑터와 어댑터 케이블은 외부 장치와 RET 컨트롤을
연결하며 IKA 에서 구입이 가능합니다.

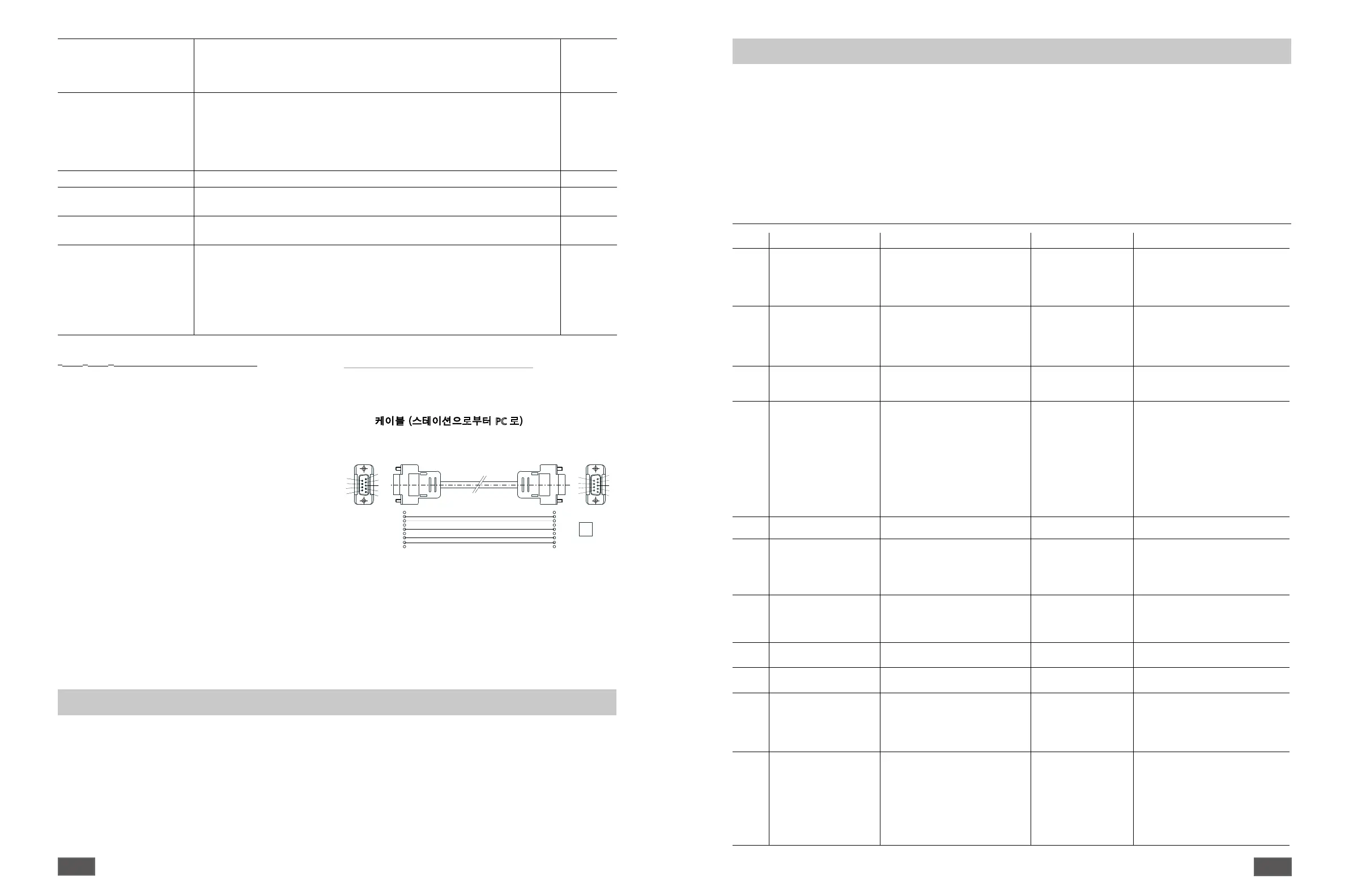

PC 1.1 케이블 (스테이션으로부터 PC 로)
PC 에 9 핀 소켓을 연결할 필요가 있음.
1
RxD 2
TxD 3
4
GND 5
6
RTS 7
CTS 8
9
PC
1
2
3
4
5
6
7
8
9
1
2 RxD
3 TxD
4
5 GND
6
7 RTS
8 CTS
9
5
4
3
2
1
9
8
7
6
악세사리
부속품은 www.ika.com을 참조하십시오.
오류 메시지 및 문제 해결표
오류코드 설명 원인 영향 해결책
Er 2 모드 1에서 감시 기능이
활성화된 원격 조작 (PC)
모드 : PC 및 RET 제어 사
이에 통신불능
• PC가 설정된 감시 시간 내에
데이터 미전송
• PC와 연결 중단
열 발산
모터가 꺼진다
• 감시 시간 변경
• 설정된 감시 시간 내 PC에서 데
이터 전송 (OUT_WDx @ m)
• 케이블 및 플러그 확인
Er 3 장치 내부 온도가 80
°C 초과
• 가열판과 하우징 사이의 열 축
적
• 허용된 주변 온도 초과
열 발산
• 장치의 스위치 오프, 냉각 후 재
작동
• 실험 변경
• 최대 허용 주변 온도를 준수
Er 4
목표 속도와 실제 속도
의 차이가 300 RPM 초과
• 모터 차단 또는 과부하 열 발산
모터가 꺼진다
• 부하 토크를 줄이거나 더 작은
자기로드 사용
• 목표 속도를 줄임
Er 5
연속 온도 차로 센서 온
도가 상승하지 않음(메
뉴에서 선택한 시간)
• 매질에 센서가 없음
• 매질의 용적이 너무 크게 인식
됨
• 매질의 열전도율이 너무 낮게
측정됨
• 용기의 열전도율이가 너무 낮
음
• 간접 가열의 경우, 전체 열전
도 저항이 너무 큼
열 발산
• 매질에 센서 배치
• 매질의 용적 감소
• 열 전도율이 더 좋은 전달 유체
사용
• 유리 용기를 금속성 용기로 교
체
• “타임 아웃”시간 추가
Er 6
안전 회로에서 신호 중
단
• 결함이 있는 연결 케이블
열 발산
• 케이블 교체
Er 13 SAFE TEMP P 조절 안전
회로 결함
• 최소 온도 모니터링 전용 조절
안전 회로의 목표/실제값 차이
열 발산
• 전원을 켠 후에, SAFE TEMP를 다
른 값으로 변경, 이 방법으로 문
제를 해결한 경우, 장치를 다시
끈 후 이전 값으로 재설정하여
재작동 가능
Er 14 온도 센서 1 의 단락 • 온도 센서 플러그의 단락
• 케이블 또는 온도 센서의 단락
열 발산
• 플러그 확인
• 온도 센서 교체
Er 21
가열판 안전실험 과정
에서 고장
• 안전 릴레이가 열리지 않음
열 발산
• 장치의 스위치 오프, 냉각 후 재
작동
Er 22
가열판 안전실험 과정
에서 고장
• S_CHECK의 H_S_TEMP 생성불
가
열 발산
• 장치의 스위치 오프, 냉각 후 재
작동
Er 24 가열판의 온도가 SAFE
TEMP의 H를 초과 (열판)
• SAFE TEMP H (프로브)가 가열판
의 실제 온도보다 낮게 설정되
어있음
• 가열판 온도제어 센서 단락
열 발산
• 가열판 냉각
• SAFE TEMP H (열판)를 더 높게
설정
Er 25
가열 스위칭 요소의 모
니터링
• 히터 제어 회로 스위치 (TRIAC)
단락
• 안전 릴레이가 가열회로를 중
단시킴
• 히터 또는 공급 라인의 연결이
끊김
• 가열판 안전 온도 센서가 중단
됨
열 발산
• 장치의 스위치 오프, 냉각 후 재
작동
오류코드
장치는 에러 메시지 “Er X” (표 참조)를 화면에 표시함으로써
장치의 결함을 알려줍니다.
가열 기능이 완전히 꺼집니다 (예외: WD - 표 참조).
가열 회로가 고장날 경우, (예외: WD - 표 참조) 교반 기능은 사
전설정된 속도로 계속 작동됩니다.
고장 후 장비를 리셋하는 과정에서, 몇 초간 전원이 단절될
수도 있습니다. 온도의 균형을 맞춰야 할 필요성이 있을 경
우, 장치의 전원 단절 시간은 더 길어질 수도 있습니다. (잔열
디스플레이는 활성화되지 않음 “잔여 열 표시”참조).
안전 회로 테스트가 장치 전환 20 초 내에 실시됩니다. 테스
트 후에, 기타 모니터링 기능이 활성화됩니다.
오류를 여전히 제거 할 수 없을 경우, 반드시 장치를 리셋시
켜야 합니다. (“설정”메뉴 참조) 그 후에도 여전히 오류 제거
가 불가능할 경우, 반드시 기술 서비스 전문가의 진단을 받
아야 합니다.
