Sicherheitstemperaturbegrenzung einstellen
Die max. erreichbare Heizplattentemperatur wird durch einen
einstellbaren Sicherheitstemperaturbegrenzer begrenzt. Bei
Erreichen dieser Grenze schaltet das Gerät die Heizung aus.
Die Sicherheitstemperaturbegrenzung
muss immer mindestens 25 °C
unter dem Brennpunkt des zu
bearbeitenden Mediums liegen!
Die einstellbare maximale Heizplattentemperatur muss mindestens
10 °C unter der eingestellten Temperatursicherheitsgrenze liegen.
Einstellbereich: [50 °C] bis [max. EINGESTELLTE Temperatur + 50 °C]
Werkeinstellung: [max. EINGESTELLTE Temperatur + 50 °C]

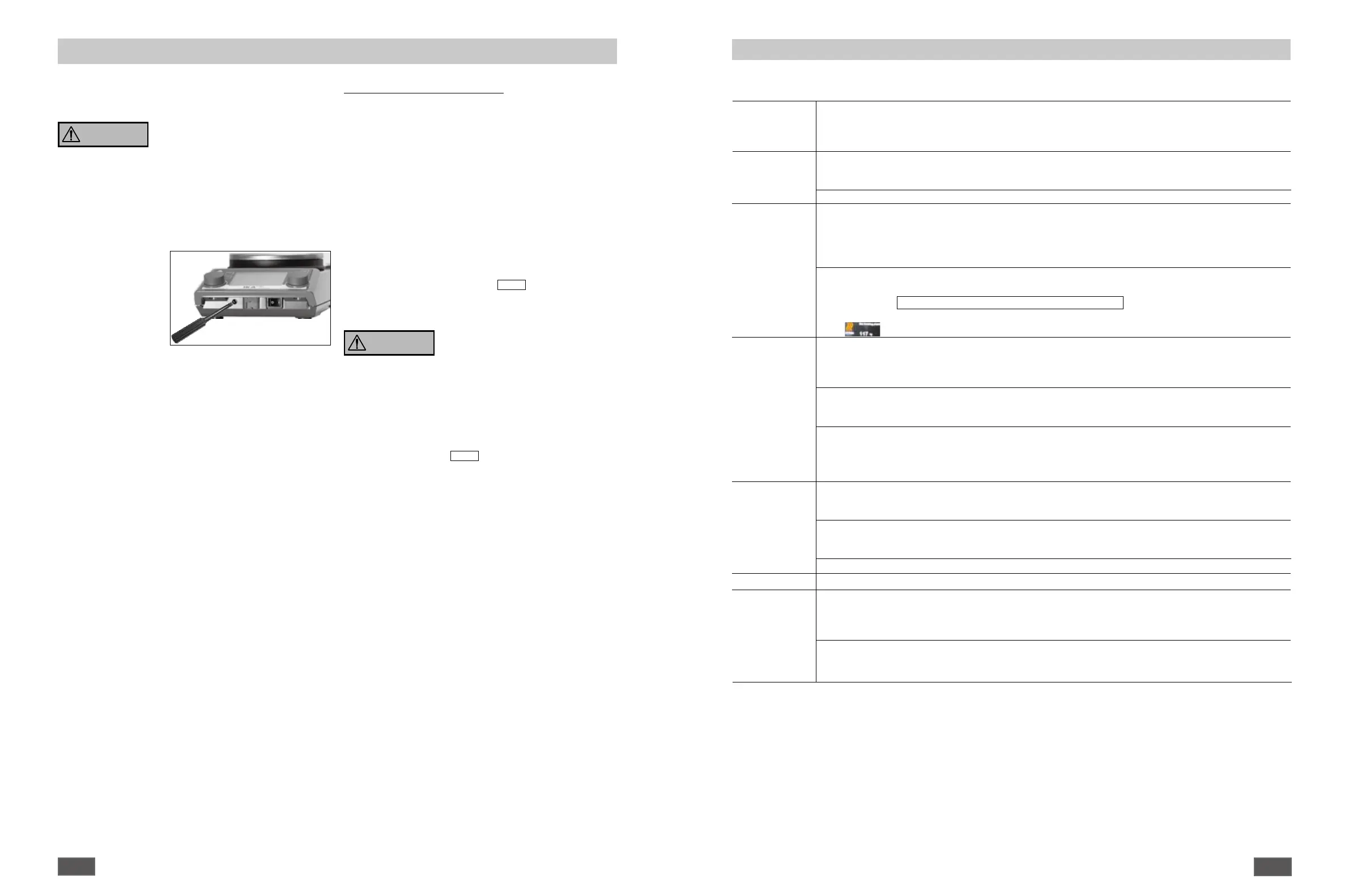

Einstellen der Sicherheitstemperatur
Nach dem Einschalten des Gerätes kann der einstellbare Sicher-
heitskreis (7) mit dem mitgelieferten Schraubendreher eingestellt
werden.
Drehen Sie die Stellschraube nicht über den Links- bzw. Rechtsan-
schlag hinaus, da in diesem Falle das Poti zerstört wird.
• Den Hauptschalter (A) in die Stellung „I“ (EIN) schalten.
• Drehen Sie die Schraube zum Einstellen der Sicherheitstempera-
tur mit dem mitgelieferten Schraubendreher (B) im Uhrzeigersinn
bis zum Anschlag.
• Stellen Sie mit dem Temperaturdrehknopf (C) die Solltemperatur
auf die gewünschte Sicherheitstemperatur ein und warten Sie,
bis die Temperatur erreicht wurde.
• Drehen Sie die Schraube zum Einstellen der Sicherheitstempera-
tur (B) langsam gegen den Uhrzeigersinn, bis sich die Heizfunkti-
on abschaltet und auf dem Display Er 25 angezeigt wird.
• Auf dem Bildschirm wird die Sicherheitstemperatur (7) ange-
zeigt.
Die Sicherheitstemperatur darf nur nach
dem hier beschriebenen Verfahren
eingestellt werden.
Der auf dem Display angezeigte Wert „Safe Temperature“ (Sicher-
heitstemperatur) dient nur zur Veranschaulichung.
Funktionstest Sicherheitskreisabschaltung
•
Gerät auf über 50 °C aufheizen.
• Sicherheitstemperaturgrenze auf Linksanschlag stellen (50 °C)
Hauptschalter (A) in ON-Stellung bringen
• Anzeige auf dem Display : Er 25
WARNUNG
WARNUNG
Vor Inbetriebnahme Schutzfolie von der Aufstellplatte entfernen! Der Wechsel im Menü erfolgt mit der Menütaste „Back“.
Inbetrieb-
nahme
Rühren
Heizen
Anschluss
externer
Thermometer
(direkte Temperatur-
regelung im Medium)
Wiegen
(im manuellen Modus )
pH-Messung
Timer
F Hauptschalter (A) in OFF-Stellung bringen
F Netzkabel in Netzbuchse (K) einstecken
F Hauptschalter (A) in ON- Stellung bringen
a Standard Modus A ist eingestellt (siehe „Menü (Details)”)
F Motordrehzahl mit dem Dreh- / Druckknopf (D) einstellen
a Der eingestellte Wert wird auf dem Display (J) angezeigt
F Start der Rührfunktion durch Drücken des Dreh- / Druckknopfes (D)
i a Symbol (16) erscheint bei aktiviertem Motor
 F Einstellen der Sicherheitstemperaturgrenze (siehe „Menü (Details)”)
 F Solltemperatur mit dem Dreh- / Druckknopf (C) einstellen
 a Der eingestellte Wert wird auf dem Display (J) angezeigt
 F Einstellen des Temperatur-Regelmodus (siehe „Menü (Details)”)
 F Start der Heizfunktion durch Drücken des Dreh- / Druckknopfes (C)
Soll- und Ist- Temperatur wird permanent auf dem Display (J) angezeigt:
i a Bei eingeschalteter Heizung erscheint das Heiz-Symbol (4)
Die einstellbare Heizplattentemperatur beträgt max. 340 °C
i a Solange die Temperatur der Aufstellfläche 50 °C überschreitet wird auch bei ausgeschaltetem Gerät im Display (J)
und die Istwert Temperatur angezeigt.
F Hauptschalter (A) in OFF-Stellung bringen
F Sicherheitskontaktthermometer nach DIN 12878 Klasse 2 oder Temperaturfühler PT 100 (Einzelfühler) bzw.
PT 1000 Doppelfühler) mit Buchse (L) verbinden
F Hauptschalter (A) in ON-Stellung bringen
i Temperaturfühler PT 100 a  Die auf dem Display (J) angezeigte Ist-Temperatur (5) des Temperaturfüh-
lers entspricht der Mediumstemperatur. Das Symbol „externer Tempera-
tursensor” (11) erscheint.
i  Temperaturfühler PT 1000 a Die auf dem Display (J) angezeigte Ist-Temperatur (5) des Temperaturfüh
-
lers entspricht der Mediumstemperatur. Das Symbol „externer Tempera-
tursensor” (11) erscheint. Gleichzeitig wird die Temperatur der Träger-
flüssigkeit (3) angezeigt.
FTaste (G) drücken
Fwarten bis das System stabil ist (nachdem das System stabil ist, erscheint hinter der Ziffer 0 ein „g“.
FGewicht in der Mitte der Heizplatte plazieren und warten bis das System stabil ist.
iaDer maximale Anzeigebereich ist 2000 g
aDer Wägebereich ist max. 5000 g
aDie Funktion Wiegen kann nur aktiviert werden, wenn die Funktionen Heizen und Rühren ausgeschaltet sind
iaDas Wägemodul kann kalibriert werden
aSiehe Abschnitt „Menü (Details)“.
FTaste (H) drücken
F Einstellen der gewünschten Zeit in Stunden, Minuten und Sekunden durch Drehen und Bestätigen durch Drücken des
Drehknopf (D) nach dem Starten der Heiz- oder Rührfunktion, beginnt die Timerfunktion rückwärts zählend (siehe „Menü
(Details)”).
i 
Sobald der Timer 0 erreicht hat, wird die Funktion Heizen immer ausgeschaltet auch wenn der Motor zuerst gestartet wurde.
Sofern die Heizung während des Timer-Vorganges aktiviert wird, wird nur die Heizung abgeschaltet, der Motor läuft
weiter (Siedeverzug).
Bedienung
