중단 모드 (Intermittent mode)
간헐 모드는 교반 기능 중 정상 및 순환 중단으로 구성되어
있습니다. 실행 시간과 간격은 모두 설정될 수 있습니다.
장치에서 두 기능이 전환될 경우, 간헐모드가 활성화되면
각각의 시간이 표시됩니다.
속도 제한 (Speed Limit)
“Speed Limit”메뉴를 사용하여 사용자가 원하는 속도로 교반
기의 최대 속도를 제한할수 있다. 출고 시 이는 교반기의 최
대 허용 가능 속도로 설정되어 있다. 사용자가 이 설정 값을
변경시킬 경우, 무선 제어기는 차후의 교반 작업에 대하여 사
용하게 될 새로운값을 저장하게 된다.
“Speed Limit”값이 변경되었을 경우, 속도는 새로운 범위 내에
서만 조정된다.
가열 (Heating)
사용자는 특수한 필요성에 따라 장치를 세 가지 방법으로
설정할 수 있습니다. 선택된 온도 제어 방법은 기호(11)과
함께 표시됩니다.

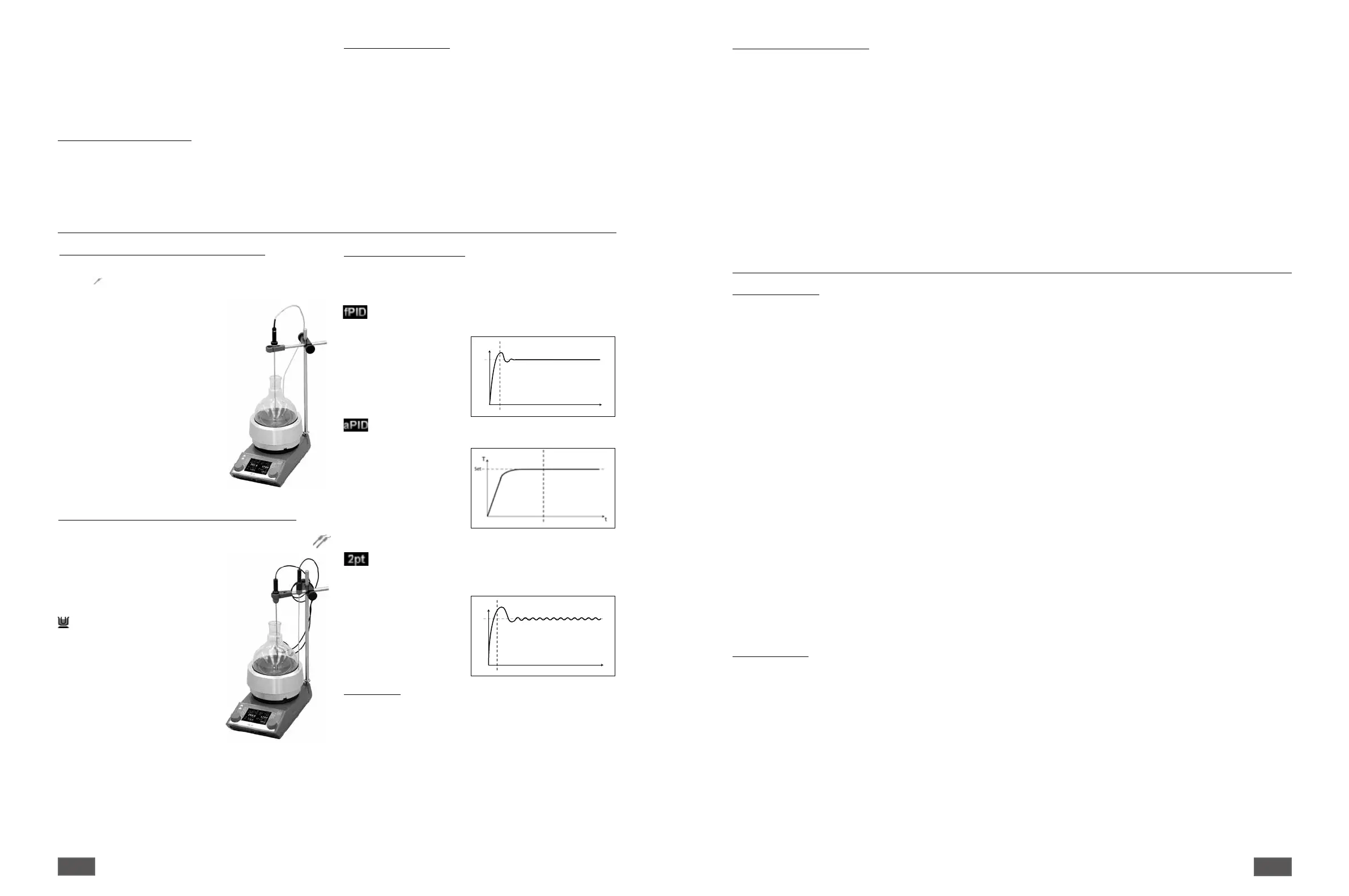

제어 방법 (Control method)
정확한 PID (aPID):
신중하게 처리해야 하는
매우 민감한 재료에 적합.
장점 :
• 액체를 매우
정확하게 가열 가능
• 목표 온도를
초과하지 않음
단점 :
• 가열속도가 느림
빠른 PID (fPID):
PID의 장점과 투
포인트 방식의 장점을
결합했습니다. (매우 빠른
가열과 높은 정확도, 단,
과열될 가능성 존재)
2 - 포인트(2pt):
너무 민감하지 않은 매질에 적합.
장점:
• PID보다 가열속도가
훨씬 빠름
단점:
• 최대 10 K까지 과열될
가능성 존재
T
Set
t
T
Set
t
제한 (Limits)
반응액이나 전달 유체가 과열되지 않도록 하기 위해,
사용자는 별도의 온도한계를 설정할 수 있습니다.
매체 제한 (Medium limit):
“샘플한계” 메뉴를 통해 사용자는 샘플을 위한
최고온도한계를 설정 할 수 있습니다.
캐리어 제한 (Carrier limit):
“캐리어한계” 메뉴를 통해 사용자는 캐리어유체를 위한
최고온도한계를 설정 할수 있습니다.
제한 정보 (Limit information):
“정보한계” 메뉴는 샘플한계 및 캐리어한계와 관련된
설정내용들을 보여줍니다.
PT 1000 이중 센서를 사용하는 경우, 디지털 화면에
기호로 표시됩니다. 하나의 온도
센서가 열매체에 위치하고, 다른
센서는 반응 매체에 위치합니다.
설정값 온도(2)는 매체의 온도를
나타냅니다. 열매체 온도는 기호
와 함께 추가 현재 온도로
디스플레이에 표시됩니다.
반응 매체의 실제 온도는 실제 온도
(5)로 표시됩니다. 가열판 온도(
및 열매체 온도)는 실제 안전 회로
온도(7)로 제한됩니다. 반응 매체
온도는 설정 온도 한도(열매체/반응
매체 한도)로 제한됩니다.
매질의 온도 통제 PT 1000 이중 온도 센서 사용하기
PT 100를 사용하는 경우, 선택된 온도 제어 모드는 디지털
화면에
기호로 표시됩니다.
디스플레이에 표시된 설정값 온도 (2) 와 실제 온도 (5)는
매체의 온도를 나타냅니다. 가열판
온도는 실제 안전 회로 온도 (7) 로
제한됩니다. 매질 온도는 마이크로
컨트롤러에 의해 제어됩니다.
매질 온도는 PT 100온도 센서에
의해 측정되며, 설정 온도를
초과하지 않은 범위에서 최대한
신속하게 가열됩니다. 마이크로
컨트롤러는 각종 용기 및 내용물의
상이한 열용량에 따라 자동 조절이
가능합니다. 그러므로 열은 온도
드리프트 또는 파동 없이 최적화
방식으로 분배됩니다.
매질의 온도 통제 PT 100 온도 센서 사용하기
모니터링은 더욱 안전하게 작동합니다.
물이 담긴 유리 비커에서 교반 막대 이탈은 막대의 위쪽 40
mm (D = 8 mm)부분에서 300 - 1200 RPM 속도일 경우 볼 수
있습니다. 예를 들어 Trika처럼 교반 막대가 길고, 교반 막대의
표면 면적이 넓을수록, 속도가 빨라지면 전달되는 토크가
증가됩니다.
온도 센서 (Temperature sensor)
검교정 (Calibration)：
온도 편차를 제한하는 정확한 공차를 보장하기 위해, 사용자는 기기와 함께 온도 센서를 검교정할 수 있습니다.
2 지점 교정 (2-point calibration) :
두 가지 상이한 온도를 사용한 검교정
3 지점 교정 (3-point calibration) :
세 가지 상이한 온도에서 온도 센서를 검교정하는 가장 정확한 방법
참고 :
사용자가 검교정을 할 경우, 기호(11)이 빨간색으로 화면에 표시됩니다. PT 100 및 PT 1000.50 이중 센서의 검교정은 별도로
진행됩니다.
교정값 재설정 (Reset calibration):
이 메뉴를 통해 사용자는 온도센서 보정을 재설정 할 수 있습니다.
측정 (Measurement)
계량 모듈은 사용자가 간단한 계량 작업을 수행할 수 있는 기능입니다.
수동 모드에서 측정:
계량 프로세스를 시작하려면 전면 멤브레인의 (G)버튼을 누르거나 그 대신 메뉴에서 계량을 선택합니다. 회전 노브 (D)를 눌러
계량 기능을 시작합니다.
참고 :
가열 및 교반 기능은 반드시 비활성화시켜야 합니다.
시스템이 안정되기까지 수 분이 걸릴 수 있습니다.
시스템이 안정되면, “g“ 이 측정 값과 함께 표시됩니다.
“PC“모드에서 측정:
PC 모드에서 계량 기능을 가열 및 교반 기능과 함께 사용할 수 있습니다. 아래 단계를 따라 이 기능을 활성화할 수
있습니다:
1. RS 232 또는 USB 케이블을 통해 장치를 컴퓨터에 연결합니다.
2. “PC“모드 들어가기: “START_1”, “START_2” 또는 “START_4” 명령을 사용해 “PC” 제어를 활성화합니다(“PC” 기호가
나타남).
3. 계량 기능 시작 / 중량 측정: “START_90” 명령을 사용하여 계량 기능을 시작하거나 계량 값을 산정합니다.
(참고: 계량 기능을 활성화하기 전에 교반 기능이 비활성화되었거나 0 rpm으로 설정되었는지 확인하십시오.)
4. 계량 상태 확인: “STATUS_90” 명령을 사용하여 계량 기능을 사용할 준비가 되었는지 확인합니다. 판독값이 “1041 90”
일 경우, 계량 기능이 준비된 것입니다. 그렇지 않으면 몇 초 정도 기다려 주십시오.
5. 계량 값 판독: “IN_PV_90” 명령을 사용하여 계량 값을 판독합니다.
6. 계량 기능이 활성화된 상태에서 해당 NAMUR 명령(“START_X”, “STOP_X”, “OUT_SP_X n”)을 사용하여 가열 및/또는
교반을 시작하거나 중지할 수 있습니다.
7. “PC“ 모드 종료: “STOP_90” 명령을 사용하여 계량 기능을 중지합니다. 그 이후에 가열 및 교반 기능을 중지할 수
있습니다. 장치가 “PC” 모드를 종료합니다(“PC” 기호가 사라짐).
참고:
가열 및 교반을 시작하기 전에 계량 및 중량 측정을 시작해야 합니다.
교정 (Calibration)
장착판에 검교정 추를 놓고 장치에 검교정 과정 완료가 표시될 때까지 기다립니다.
이 과정을 2회~3회 반복한 후에 교정 모드를 종료합니다.
검교정 과정이 성공적으로 끝나면, 계량 모듈을 사용할 수 있습니다.
장치의 정기 검교정.
계량 (Weighing)
