Avant la mise en service - Montage du joint RV 10.8001
) Montez le conduit de vapour (1).
) Montez le joint RV 10.8001 (2).
) Poussez l'écrou d'accouplement (3b) sur la bride du refroidisseur (3a).
)
Poussez également le ressort-bague (3c) sur la bride du refroidisseur (3a).
) Placez le refroidisseur (3a) sur le joint (2).
) Serrez l'écrou d'accouplement (3b) à la main (3b).
Remarque: suivez les instructions de montage de la verrerie.
Montage de la fixation de condenseur de la verrerie verticale
) Montez la fixation de condenseur comme illustré (fig. 12).
) Montez la tôle (I) avec la vis moletée (J).
) Insérez la tige du statif (L) sur la tôle (I) et fixez-la avec l'écrou (K).
) Posez la protection en caoutchouc (M).
) Fixez la bande Velcro
®
(N) sur la tige du statif (L).
) Bloquez la verrerie verticale avec la bande Velcro
®
(N).
Montez le joint du refroidisseur
) Placez le joint du condenseur RV 10.8001 dans le logement du con-
denseur et montez la verrerie sur l'appareil en suivant les instructions
de montage correspondantes (fig. 11 a, b et c).

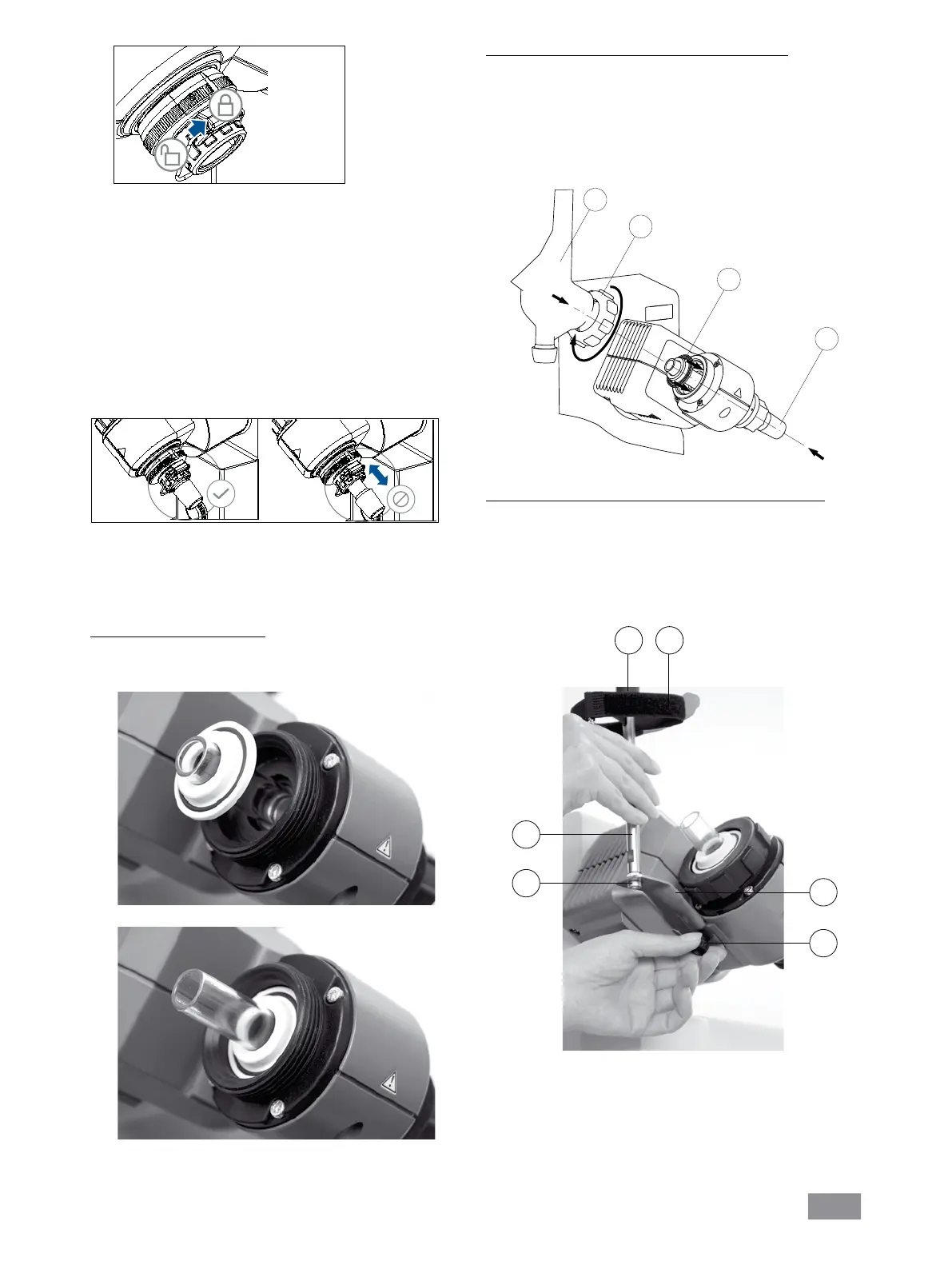

Fig. 11a
Fig. 11b
1
2
3a
3b
Fig. 11c
Fig. 12
I
J
M N
L
K
Fig. 9b
Fig. 10
) Déverrouillez le dispositif d'arrêt en le tournant de 60° dans le
sens antihoraire, conformément au marquage. Le marquage
rouge doit être visible.
) Insérez la traversée de vapeur jusqu‘en butée.
) Verrouillez ensuite ce dispositif d‘arrêt en tournant à 60° dans le
sens des aiguilles d‘une montre.
)
En poussant le bouton de verrouillage jusqu‘à sa position finale, la
marque rouge devrait être couverte et invisible.
) Le tube de vapeur ne peut pas être retiré !
) Contrôlez le dispositif d‘arrêt axial de le tube de vapeur.
) La marque rouge doit rester invisible.
