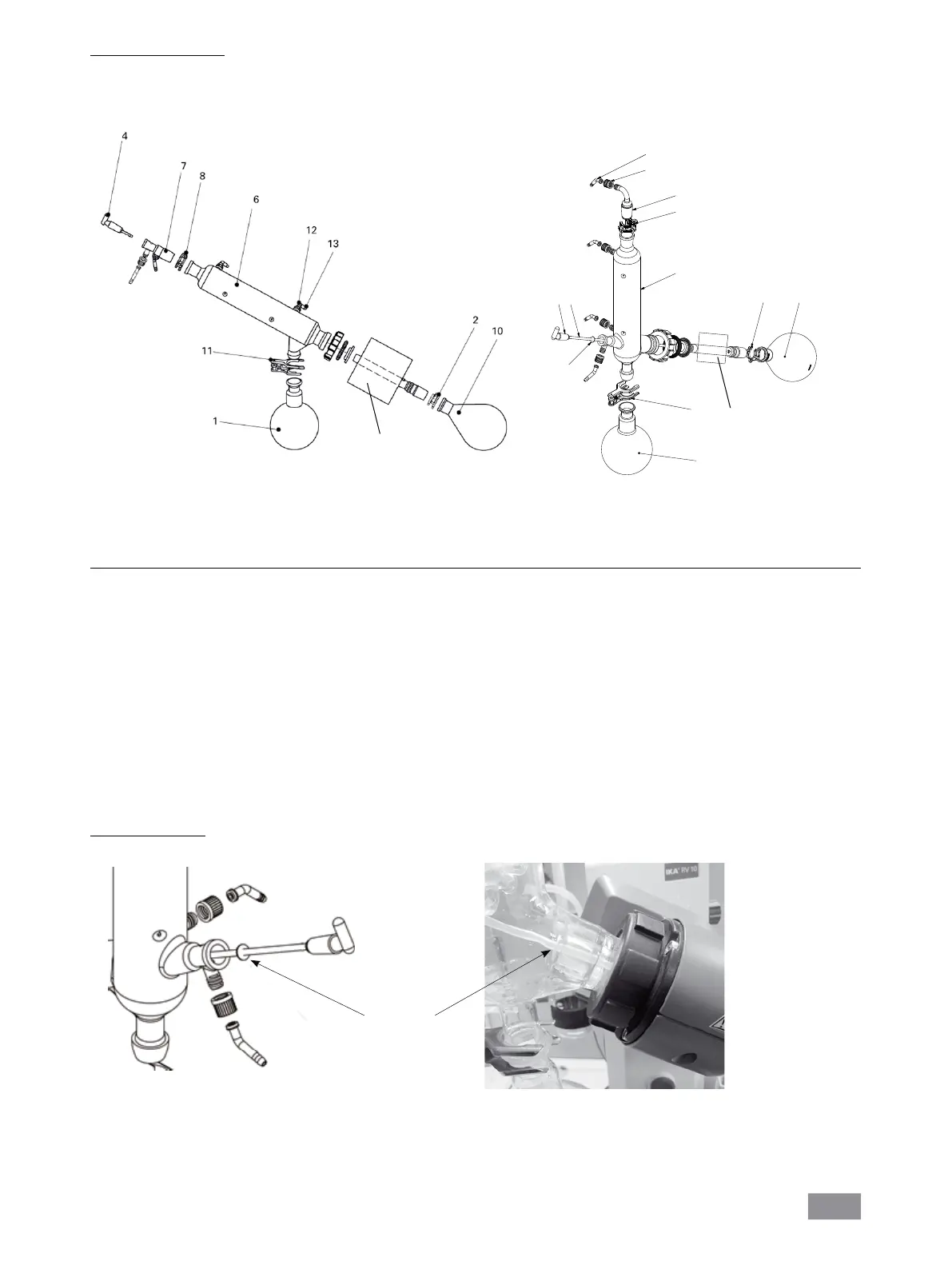

Montage de la verrerie
Pos. Désignation Quantité Quantité
Verrerie diagonale Verrerie verticale
1 Ballon récepteur 1 1
2 Pince NS 29, acier inoxydable 1 1
4 Robinet d'arrêt 1 1
5 Tube - 1
6 Refroidisseur 1 Refroidisseur diagonal 1 Refroidisseur vertical
7 Raccord 1 Douille d'emmanchement 1 Raccord de vide
8 Pince NS 29, matière plastique 1 1
10 Ballon d'évaporation 1000 ml 1 1
11 Patte à rodage sphérique RV 05.10 1 1
12 Raccord vissé de capuchon 4 4
13 Raccord de flexible 4 4
18 Disque - 1
7
8
13 (4x)
12 (4x)
6
18
5
4
1
11
10
2
Verrerie
RV 10.2 diagonale
RV 10.20 diagonale, avec revêtement
Verrerie
RV 10.1 verticale
RV 10.10 verticale, avec revêtement
Entraînement de rotation
Entraînement de rotation
Montage du disque
Larmier
Remarque: Veillez sur le placement correct du disque!
