57

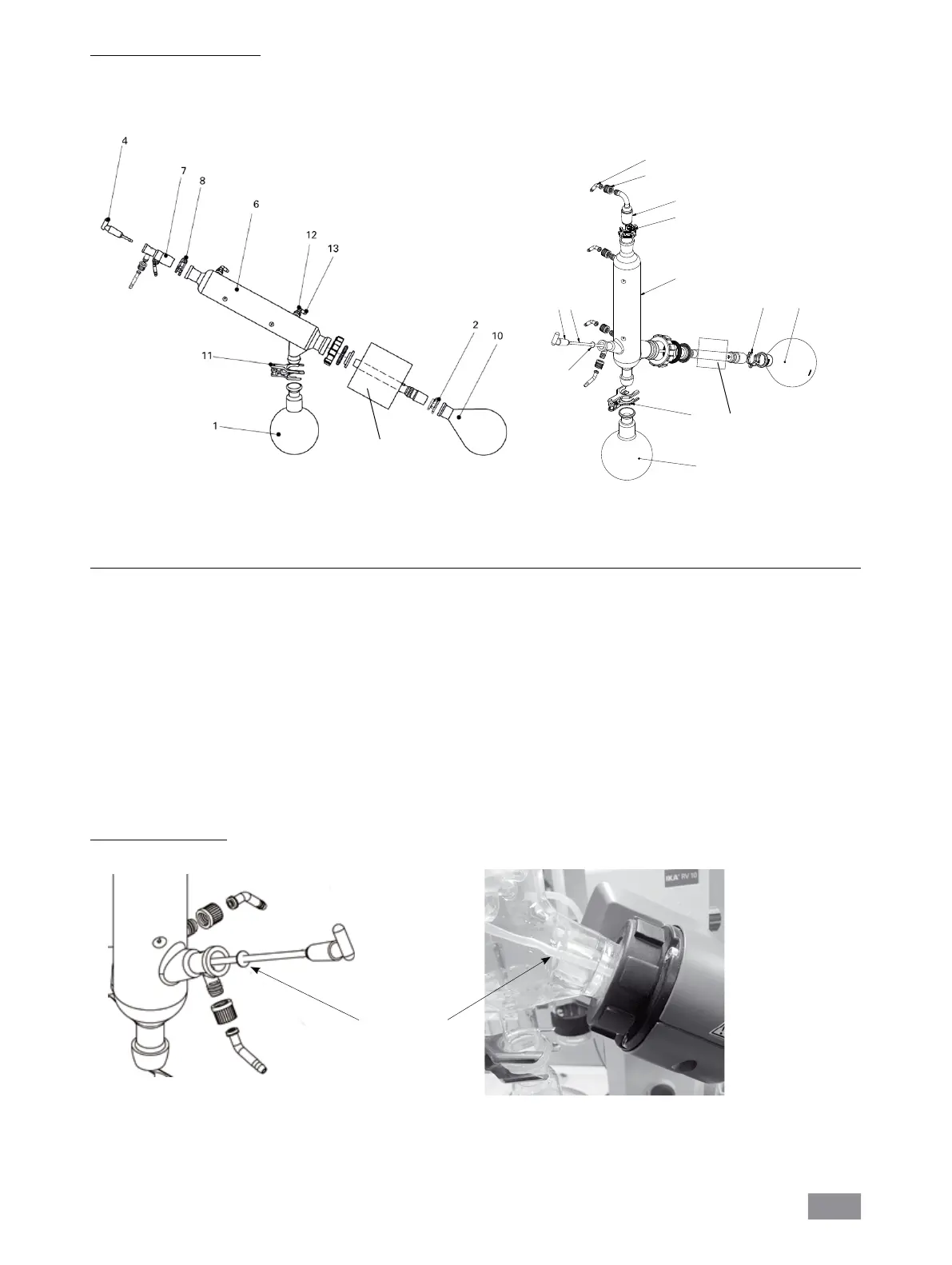

Montaje del equipo de vidrio
Pos. Designación Cantidad Cantidad
Equipo de vidrio diagonal Equipo de vidrio vertical
1 Matraz de recepción 1 1
2 Pinza de fijación NS 29, acero inoxidable 1 1
4 Llave de cierre 1 1
5 Tubo - 1
6 Refrigerador 1 refrigerador diagonal 1 refrigerador vertical
7 Conexión 1 manguito de introducción 1 conexión de vacío
8 Pinza de fijación NS 29, plástico 1 1
10 Matraz de evaporación de 1000 ml 1 1
11 Pinza de rótula rectificada RV 05.10 1 1
12 Tapón de la conexión roscada 4 4
13 Conexión de manguera 4 4
18 Arandela - 1
7
8
13 (4x)
12 (4x)
6
18
5
4
1
11
10
2
Equipo de vidrio
RV 10.2 diagonal
RV 10.20 diagonal, recubierto
Equipo de vidrio
RV 10.1 vertical
RV 10.10 vertical, recubierto
Accionamiento de rotación
Accionamiento de rotación
Montaje de la arandela
Canto de coteo
Nota: Observe la posición correcta de la arandela.
