IKA RV 10 basic - Page 56

56

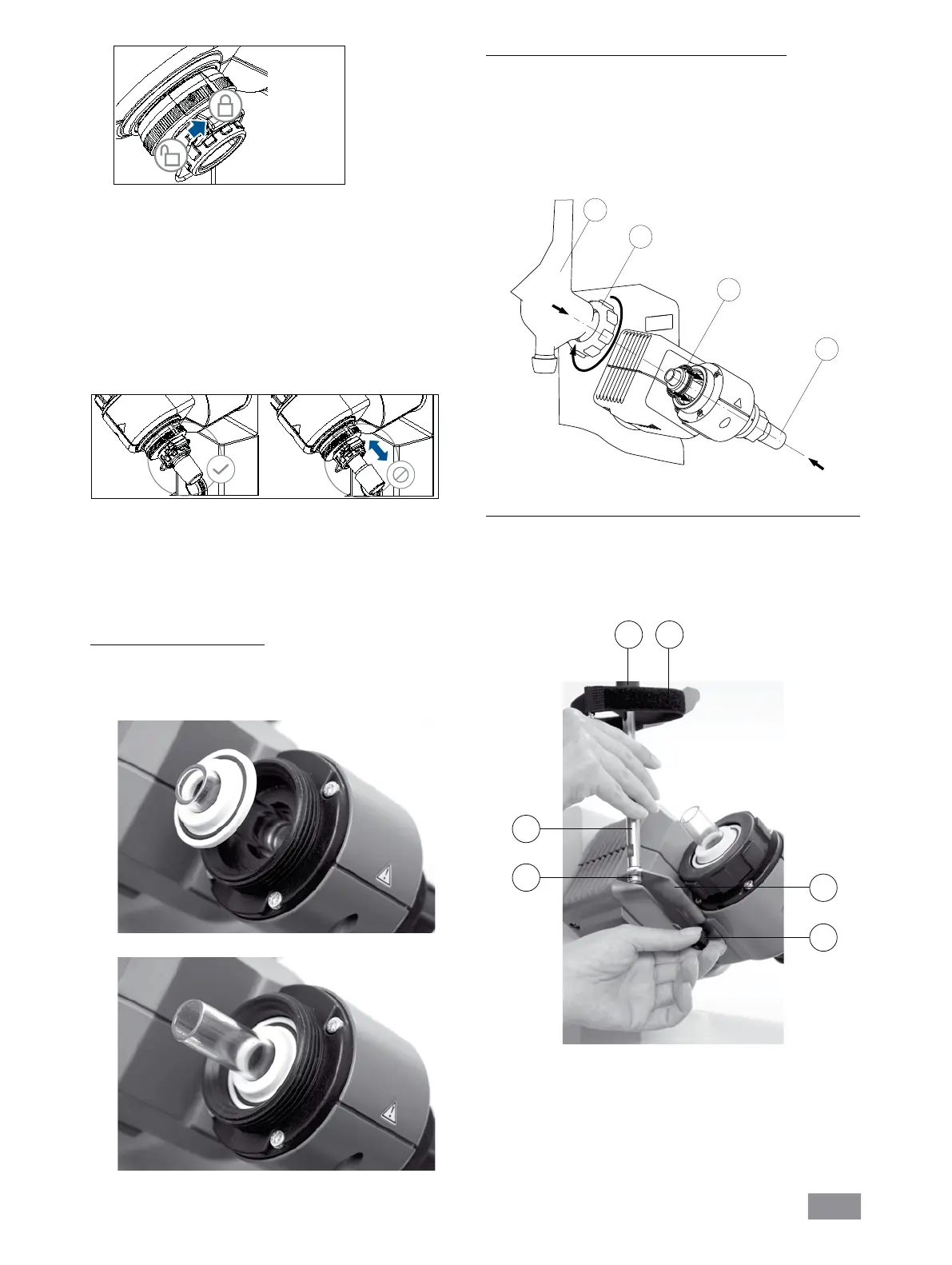

Ante puesta en servizio - Montaje del junta RV 10.8001
) Monte el tubo de paso del vapor(1).
) Monte la junta RV 10.8001 (2).
)
Desplace la tuerca de racor (3b) a través de la brida del refrigerador (3a).
) Desplace también el anillo elástico (3c) a través de la brida del refri-
gerador (3a).
) Coloque el refrigerador (3a) sobre la junta (2).
) Apriete la tuerca de racor (3b) a mano
Nota: Siga las instrucciones de montaje del equipo de vidrio.
Montaje de la protección del refrigerador del equipo de vidrio vertica l
) Monte la protección del refrigerador según se indica en la ilustración (fig. 12).
) Monte la chapa (I) con el tornillo moleteado (J).
) Introduzca la varilla de soporte (L) en la chapa (I) y fíjela con la tuerca (K).
) Incorpore la protección de goma (M).
) Sujete la cinta de velcro
®
(N) en la varilla de soporte (L).
) Sujete el equipo de vidrio vertical con la cinta de velcro
®
(N).
Uso de la junta del refrigerador
) Coloque la junta del refrigerador RV 10.8001 en el alojamiento del
radiador y monte el equipo de vidrio en el aparato según se indica en
las instrucciones de montaje (fig. 11 a, b y c).
Fig. 11a
Fig. 11b
1
2
3a
3b
Fig. 11c
Fig. 12
I
J
M N
L
K
Fig. 9b
Fig. 10
) Desbloquee el inmovilizador girándolo 60° hacia la izquierda
conforme a la marca. La marca roja debe ser visible.
) Introduzca el tubo de paso de vapor hasta el tope.
) Bloquee a continuación este inmovilizador girándolo 60° en el
sentido de las agujas del reloj.
) Si ha desplazado el botón de bloqueo hasta el tope, la marca roja
debe estar cubierta y no debe ser visible.
) El tubo de paso de vapor no debe poder extraerse.
) Compruebe el inmovilizador axial del tubo de paso de vapor.
) Mantenga cubierta la marca roja.
