ITALIANO 64
Installazione
ATTENZIONE: Nel caso in cui si renda improvvisamente
necessario spostare l’apparecchio, mantenerlo in ogni caso in
posizione verticale; solo se assolutamente necessario, ribaltarlo
sulla schiena.
Collegamento dell’alimentazione idrica
L’adattamento dell’alimentazione idrica a ni di installazione
deve essere eseguito soltanto da tecnici qualicati.
I tubi di carico e scarico dell’acqua possono essere orientati
verso destra oppure verso sinistra, a seconda di quanto
necessario per ottenere la migliore installazione possibile.
Accertarsi che la lavastoviglie non presenti tubi piegati o
schiacciati.
Collegamento del tubo di carico acqua
• Far scorrere l’acqua no a quando sia perfettamente pulita.
• Fissare saldamente in posizione il tubo di carico e aprire il
rubinetto.
Nel caso in cui il tubo di carico non sia sucientemente lungo,
contattare il distributore o un tecnico specializzato.
La pressione dell’acqua deve essere compresa nei valori riportati
nella tabella con le caratteristiche tecniche; in caso contrario la
lavastoviglie potrebbe non funzionare correttamente.
Accertarsi che i tubi non siano piegati né schiacciati.
Speciche per il collegamento alla rete idrica
Acqua di mandata fredda o caldo (valore max.
60°C)
Attacco per l'acqua “3/4”
Pressione di mandata
Pressione
0,05 ÷ 1 MPa (0,5 ÷ 10 bar)
7,25 – 145 psi
Tubo di carico:

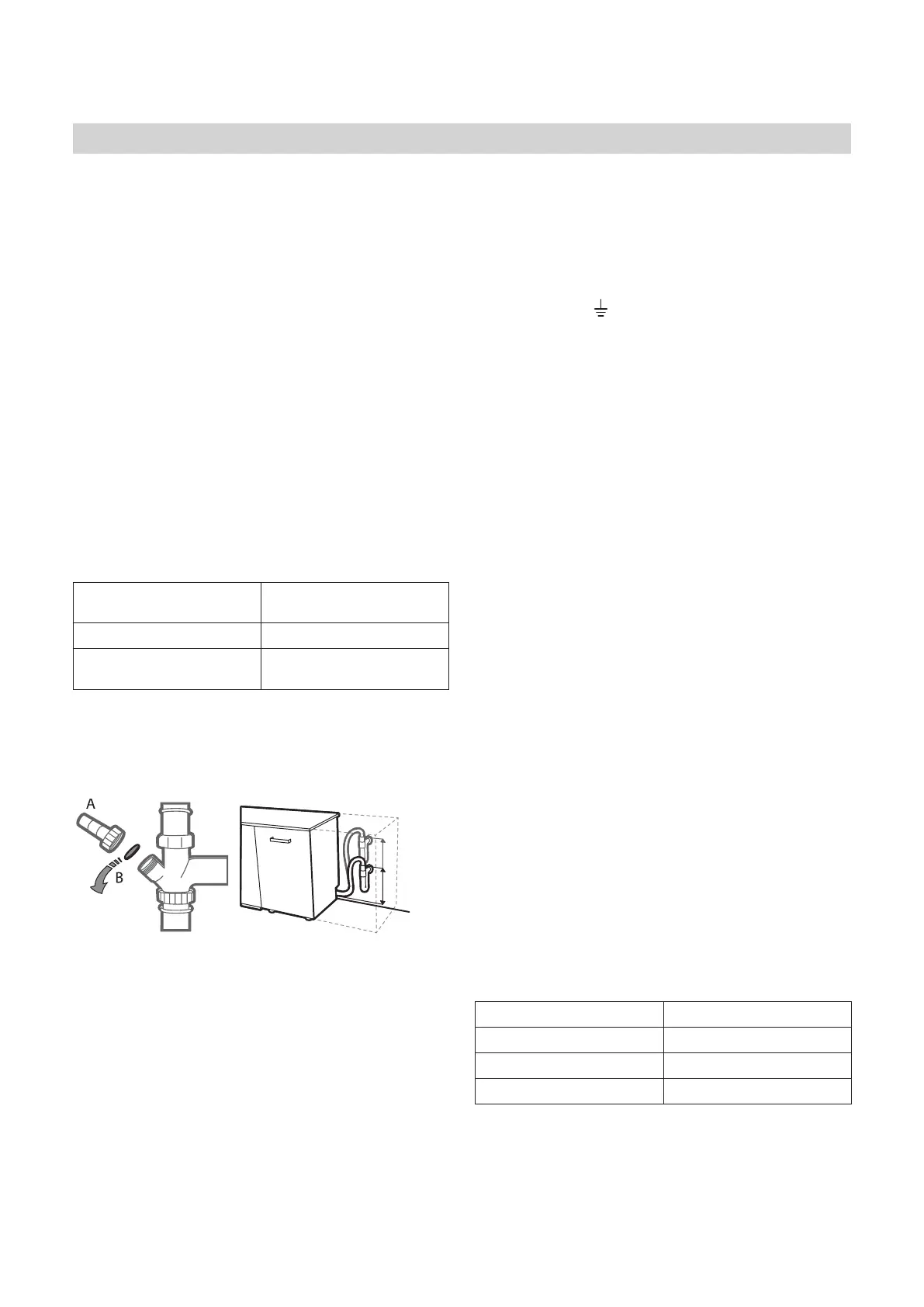

Collegamento del tubo di scarico acqua
Collegare il tubo di scarico a un apposito condotto con diametro
minimo di 2 cm A.
INSTALLATION
ENGLISH
ATTENTION: If the appliance must be moved at any time, keep it
in an upright position; if absolutely necessary, it may be tilted onto
its back.
CONNECTING THE WATER SUPPLY
Adaptation of the water supply for installation should only be
performed by a qualified technician
The water inlet and outlet hoses may be positioned towards the
right or the left in order to achieve the best possible installation.
Make sure the dishwasher does not bend or squash the hoses.
CONNECTING THE WATER INLET HOSE
• Run the water until it is perfectly clear.
• Screw the inlet hose tightly into position and turn on the tap.
If the inlet hose is not long enough, contact a specialist store or
an authorised technician.
The water pressure must be within the values indicated in the
Technical Data table - otherwise the dishwasher may be function
properly.
Make sure the hose is not bent or compressed.
SPECIFICATIONS FOR THE CONNECTION OF THE WATER
SUPPLY HOSE:
CONNECTING THE WATER OUTLET HOSE
Connect the outlet hose to a drain duct with a minimum diameter
of 2 cm A.
The outlet hose connection must be at a height ranging from
40 to 80 cm from the floor or surface where the dishwasher rests
Before connecting the water outlet hose to the sink drain, remove
the plastic plug B.
ANTI-FLOODING PROTECTION
Anti-flooding protection. To ensure floods do not occu , the dishwasher
is provided with a special system which blocks the water supply in
the event of anomalies or leaks from inside the appliance.
Some models are also equipped with the supplementary safety
device New Aqua Stop, which guarantees anti-flooding protectio
even in the event of a supply hose rupture.
Under no circumstances should the water inlet hose be cut as it
contains live electrical parts.
ELECTRICAL CONNECTION
WARNING: Under no circumstances should the water inlet
hose be cut as it contains live electrical parts.
Before inserting the plug into the electrical socket, make sure that:
• The socket is earth and complies with current regulations;
• The socket can withstand the maximum load of the applian-
ce as shown on the data plate located on the inside of the door
(see PRODUCT DESCRIPTION).
• The power supply voltage falls within the values indicated on
the data plate on the inside of the door.
• The socket is compatible with the plug of the appliance.
If this is not the case, ask an authorised technician to replace the
plug (see AFTER-SALES SERVICE). Do not use extension ca-
bles or multiple sockets. Once the appliance has been installed,
the power supply cable and the electrical socket should be easily
accessible.
The cable should not be bent or compressed.
If the power supply cable is damaged, have it replaced by the
manufacturer or its authorised Technical Assistance Service in
order to prevent all potential hazards.
The Company shall not be held responsible for any incidents, if
these regulations are not observed.
POSITIONING AND LEVELLING
1.
2.
Position the dishwasher on a level sturdy floo . If the floor i
uneven, the front feet of the appliance may be adjusted until
it reaches a horizontal position. If the appliance is levelled
correctly, it will be more stable and much less likely to move or
cause vibrations and noise while it is operating.
Before recessing the dishwasher, stick the adhesive transparent
strip under the wooden shelf in order to protect it from any con-
densation which may form.
3.
4.
Place the dishwasher so that its sides or back panel are in
contact with the adjacent cabinets or the wall. This appliance
can also be recessed under a single worktop.
To adjust the height of the rear foot, turn the red hexagonal
bushing on the lower central part at the front of the dishwasher
using a hexagonal spanner with an opening of 8 mm. Turn the
spanner in a clockwise direction to increase the height and in
an anticlockwise direction to decrease it.
DIMENSIONS AND CAPACITY:
MIN 40 cm
MAX 80 cm
WATER SUPPLY cold or hot (max. 60°C)
WATER INTAKE 3/4”
POWER OF WATER
PRESSURE
0.05 ÷ 1 MPa (0.5 ÷ 10 bar)
7.25 – 145 psi
WIDTH 598 mm
HEIGHT 820 mm
DEPTH 555 mm
CAPACITY 13 standard place-settings
L’altezza del raccordo del tubo di scarico deve essere compresa
tra 40 e 80cm dal livello del pavimento o dalla supercie di
appoggio della lavastoviglie. Prima di collegare il tubo di scarico
dell’acqua allo scarico del lavandino, togliere il tappo di plastica B.
Dispositivo di protezione antiriusso
Dispositivo di protezione antiriusso. Per evitare rischi
di allagamento, la lavastoviglie è munita di uno specico
dispositivo per l’interruzione del usso di mandata dell’acqua
in caso di anomalie di funzionamento o di perdite all’interno
dell’apparecchio.
Alcuni modelli sono muniti anche del dispositivo di sicurezza
supplementare New Aqua Stop, che garantisce la protezione
antiriusso anche in caso di rottura del tubo di carico.
Questo modello è dotato del sistema di protezione Aquastop
Non tagliare il tubo di carico dell’acqua per nessun motivo
poiché esso contiene anche componenti elettrici sotto tensione.
Collegamento alla rete elettrica
AVVERTENZA: Non tagliare il tubo di carico dell’acqua per
nessun motivo poiché esso contiene anche componenti
elettrici sotto tensione.
Prima di inserire la spina nella presa elettrica, vericare quanto
segue:
• la presa elettrica è munita di messa a terra ed è conforme
alle normative vigenti;
• la presa elettrica
INSTALLATION
ENGLISH
ATTENTION: If the appliance must be moved at any time, keep it
in an upright position; if absolutely necessary, it may be tilted onto
its back.
CONNECTING THE WATER SUPPLY
Adaptation of the water supply for installation should only be
performed by a qualified technician
The water inlet and outlet hoses may be positioned towards the
right or the left in order to achieve the best possible installation.
Make sure the dishwasher does not bend or squash the hoses.
CONNECTING THE WATER INLET HOSE
• Run the water until it is perfectly clear.
• Screw the inlet hose tightly into position and turn on the tap.
If the inlet hose is not long enough, contact a specialist store or
an authorised technician.
The water pressure must be within the values indicated in the
Technical Data table - otherwise the dishwasher may be function
properly.
Make sure the hose is not bent or compressed.
SPECIFICATIONS FOR THE CONNECTION OF THE WATER
SUPPLY HOSE:
CONNECTING THE WATER OUTLET HOSE
Connect the outlet hose to a drain duct with a minimum diameter
of 2 cm A.
The outlet hose connection must be at a height ranging from
40 to 80 cm from the floor or surface where the dishwasher rests
Before connecting the water outlet hose to the sink drain, remove
the plastic plug B.
ANTI-FLOODING PROTECTION
Anti-flooding protection. To ensure floods do not occu , the dishwasher
is provided with a special system which blocks the water supply in
the event of anomalies or leaks from inside the appliance.
Some models are also equipped with the supplementary safety
device New Aqua Stop, which guarantees anti-flooding protectio
even in the event of a supply hose rupture.
Under no circumstances should the water inlet hose be cut as it
contains live electrical parts.
ELECTRICAL CONNECTION
WARNING: Under no circumstances should the water inlet
hose be cut as it contains live electrical parts.
Before inserting the plug into the electrical socket, make sure that:
• The socket is earth and complies with current regulations;
• The socket can
withstand the maximum load of the applian-
ce as shown on the data plate located on the inside of the door
(see PRODUCT DESCRIPTION).
• The power supply voltage falls within the values indicated on
the data plate on the inside of the door.
• The socket is compatible with the plug of the appliance.
If this is not the case, ask an authorised technician to replace the
plug (see AFTER-SALES SERVICE). Do not use extension ca-
bles or multiple sockets. Once the appliance has been installed,
the power supply cable and the electrical socket should be easily
accessible.
The cable should not be bent or compressed.
If the power supply cable is damaged, have it replaced by the
manufacturer or its authorised Technical Assistance Service in
order to prevent all potential hazards.
The Company shall not be held responsible for any incidents, if
these regulations are not observed.
POSITIONING AND LEVELLING
1.
2.
Position the dishwasher on a level sturdy floo . If the floor i
uneven, the front feet of the appliance may be adjusted until
it reaches a horizontal position. If the appliance is levelled
correctly, it will be more stable and much less likely to move or
cause vibrations and noise while it is operating.
Before recessing the dishwasher, stick the adhesive transparent
strip under the wooden shelf in order to protect it from any con-
densation which may form.
3.
4.
Place the dishwasher so that its sides or back panel are in
contact with the adjacent cabinets or the wall. This appliance
can also be recessed under a single worktop.
To adjust the height of the rear foot, turn the red hexagonal
bushing on the lower central part at the front of the dishwasher
using a hexagonal spanner with an opening of 8 mm. Turn the
spanner in a clockwise direction to increase the height and in
an anticlockwise direction to decrease it.
DIMENSIONS AND CAPACITY:
MIN 40 cm
MAX 80 cm
WATER SUPPLY cold or hot (max. 60°C)
WATER INTAKE 3/4”
POWER OF WATER
PRESSURE
0.05 ÷ 1 MPa (0.5 ÷ 10 bar)
7.25 – 145 psi
WIDTH 598 mm
HEIGHT 820 mm
DEPTH 555 mm
CAPACITY 13 standard place-settings
è in grado di sopportare il valore
massimo di carico previsto per l’apparecchio, riportato sulla
targhetta posta all’interno della porta (vedere DESCRIZIONE
DEL PRODOTTO).
• la tensione di alimentazione corrisponde all’intervallo di
valori riportato sulla targhetta posta all’interno della porta.
• la presa sia compatibile con la spina dell’apparecchio.
Nel caso in cui non vi sia compatibilità, rivolgersi a un tecnico
autorizzato anché sostituisca la spina (vedere SERVIZIO
ASSISTENZA). Non utilizzare cavi di prolunga o prese multiple.
Dopo aver completato l’installazione dell’apparecchio, vericare
che il cavo di alimentazione e la presa elettrica siano facilmente
accessibili.
Il cavo non deve risultare né eccessivamente piegato né
schiacciato.
Per scongiurare la possibilità di qualsiasi rischio, in caso
di danneggiamento del cavo di alimentazione elettrica è
necessario adare la sua sostituzione al costruttore o al relativo
Servizio di assistenza tecnica.
In caso di inosservanza della precedente raccomandazione la
Società non è in alcun modo responsabile di eventuali incidenti.
Posizionamento e livellamento
1. Sistemare la lavastoviglie su supercie solida e piana. Se la
pavimentazione non è in piano, è possibile regolare l’altezza
dei piedini anteriori dell’apparecchio no a ottenere il
livellamento corretto. Il corretto livellamento dell’apparecchio
rende la sua installazione più stabile e molto meno soggetta
a spostamenti o a vibrazioni con eccessiva rumorosità
durante il funzionamento.
2. Prima di incassare la lavastoviglie nel relativo vano, apporre
la striscia adesiva trasparente inferiormente al ripiano in
legno per proteggerlo da eventuali formazioni di condensa.
3. Sistemare la lavastoviglie in modo che i pannelli laterali o il
lato posteriore siano a contatto con i mobiletti adiacenti o
con il muro. L’apparecchio in questione può essere incassato
anche sotto un singolo piano di lavoro.
4. Per regolare l’altezza del piedino posteriore, ruotare la
boccola esagonale di colore rosso posta nel centro della
parte inferiore del lato anteriore mediante chiave esagonale
da 8 mm. Per aumentare l’altezza del piedino ruotare la
chiave in senso orario e ruotarla invece in senso antiorario
per diminuirla.
Dimensioni e capacità:
Larghezza 448 mm
Altezza 820 mm
Profondità 555 mm
Capacità 10 coperti standard

IKEA finputsad Specifications

General

Brand	IKEA
Model	finputsad
Category	Dishwasher
Language	English
