6
61 - +12V WATER HEATER FAULT IN (GREEN)
60 - WATER HEATER ELECTRIC +12V 1A OUT (YELLOW)
59 - WATER HEATER GAS +12V 1A OUT(ORANGE)
58 - WATER HEATER GND (RED)
57 - TRAVEL LOCK IN 12V (BROWN)
56 - INPUT 4 (GRAY)
55 - INPUT 3 (PURPLE)
54 - INPUT 2 (BLUE)
53 - INPUT 1 (GREEN)
52 - AUX4 +12V OUT (YELLOW)
51 - AUX3 +12V OUT (ORANGE)
50 - AUX2 +12V OUT (RED)
49 - AUX1 +12V OUT (BROWN)
1 - FRESH 1 TANK IN (BROWN)
2 - FRESH 2 TANK IN (RED)
3 - BLACK 1 TANK IN (ORANGE)
4 - BLACK 2 TANK IN (YELLOW)
5 - GREY 1 TANK IN (GREEN)
6 - GREY 2 TANK IN (BLUE)
7 - GREY 3 TANK IN (PURPLE)
8 - TANK LEVEL COMMON 7VDC (GRAY)
48 - NC (GRAY)
47 - NC (PURPLE)
46 - GND HYDRAULIC VALVE 1.5A (BLUE)
45 - +12V HYDRAULIC VALVE 1.5A (GREEN)
44 - HYDRAULIC RETRACT OUT 12V 2A (YELLOW)
43 - HYDRAULIC EXTEND OUT 12V 2A (ORANGE)
42 - GND HYDRAULIC VALVE 1.5A (LANDING GEAR)(RED)
41 - +12V HYDRAULIC VALVE 1.5A (LANDING GEAR)(BROWN)
40 - GENERATOR GND (GRAY)
39 - GENERATOR FUEL LEVEL IN (PURPLE)
38 - GENERATOR HOUR METER 12V IN (BLUE)
37 - GENERATOR SERVICE 12V IN (GREEN)
36 - GENERATOR PRIME/STOP 12V 1A OUT (YELLOW)
35 - GENERATOR START 12V 1A OUT (ORANGE)
34 - FUEL STATION GND (RED)
33 - FUEL STATION TANK LEVEL IN (BROWN)
93/94/97/98 - NC
92 - CAN LOW
91 - CAN HIGH
96 - CAN LOW
95 - CAN HIGH
100 - GND
99 - +12VDC OUT
DETAIL G
DETAIL A
DETAIL B
DETAIL C
DETAIL D
DETAIL E
9 10 11 1 2 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 2 9 3 0 31 32
63 62
72 71 70 69 68 67 66 65 64
81 80 79 78 77 76 75 74 73
90 89 88 87 86 85 84 83 82
10 - LIGHT GROUP 1 12V 15A IN
9 - LIGHT GROUP 1 SWITCH INPUT 12V
28 - EXTERIOR LIGHT 12V 15A OUT
27 - EXTERIOR LIGHT GND
26 - EXTERIOR LIGHT 12V 15A IN
25 - EXTERIOR LIGHT SWITCH INPUT 12V
12 - LIGHT GROUP 1 12V 15A OUT
11 - LIGHT GROUP 1 GND
24 - LIGHT GROUP 4 12V 15A OUT
23 - LIGHT GROUP 4 GND
22 - LIGHT GROUP 4 12V 15A IN
21 - LIGHT GROUP 4 SWITCH INPUT 12V
20 - LIGHT GROUP 3 12V 15A OUT
19 - LIGHT GROUP 3 GND
18 - LIGHT GROUP 3 12V 15A IN
17 - LIGHT GROUP 3 SWITCH INPUT 12V
16 - LIGHT GROUP 2 12V 15A OUT
15 - LIGHT GROUP 2 GND
14 - LIGHT GROUP 2 12V 15A IN
13 - LIGHT GROUP 2 SWITCH INPUT 12V
32 - SECURITY LIGHT 12V 15A OUT
31 - SECURITY LIGHT GND
30 - SECURITY LIGHT 12V 15A IN
29 - SECURITY SWITCH INPUT 12V
85 - 12V OUT 30 AMP (SLIDE#1)
84 - GND OUT (SLIDE#1)
83 - 12V OUT 30 AMP (SLIDE#2)
82 - GND OUT (SLIDE#2)
81 - 12V OUT 30 AMP (SLIDE#3)
80 - GND OUT (SLIDE#3)
79 - 12V OUT 30 AMP (SLIDE#4)
78 - GND OUT (SLIDE#4)
77 - 12V OUT 30 AMP (SLIDE#5)
76 - GND OUT (SLIDE#5)
64 - AWNING LIGHT GND
63 - AWNING LIGHT 12V 5A OUT
62 - AWNING SWITCH INPUT 12V
71 - 12V OUT 15 AMP (AWNING#1)
70 - GND OUT (AWNING#1)
69 - 12V OUT 15 AMP (AWNING#2)
68 - GND OUT (AWNING#2)
90 - +12VDC IN POWER HOUSE
89 - 12V IN 30 AMP SLIDE & JACK POWER
88 - 12V IN 15 AMP AWNING POWER
87 - +12VDC IN POWER CHASSIS
86 - GROUND IN
1 2 3 4 5 6 7 8
DETAIL F
33 3 4 3 5 36 3 7 3 8 39 4 0
41 4 2 4 3 44 4 5 4 6 47 4 8
49 5 0 5 1 52 5 3 5 4 55 5 6
57 5 8 5 9 60 6 1
92 9 1 96 9 5
94 9 3 98 9 7
10 0 9 9
67 - WATER PUMP +12V IN 10A
66 - WATER PUMP GND
65 - WATER PUMP +12V OUT 10A
75 - 12V OUT 30 AMP (FRONT JACKS)
74 - GND OUT (FRONT JACKS)
73 - 12V OUT 30 AMP (REAR JACKS)
72 - GND OUT (REAR JACKS)
Reset Button
DETAIL H
End of Line terminator resister.

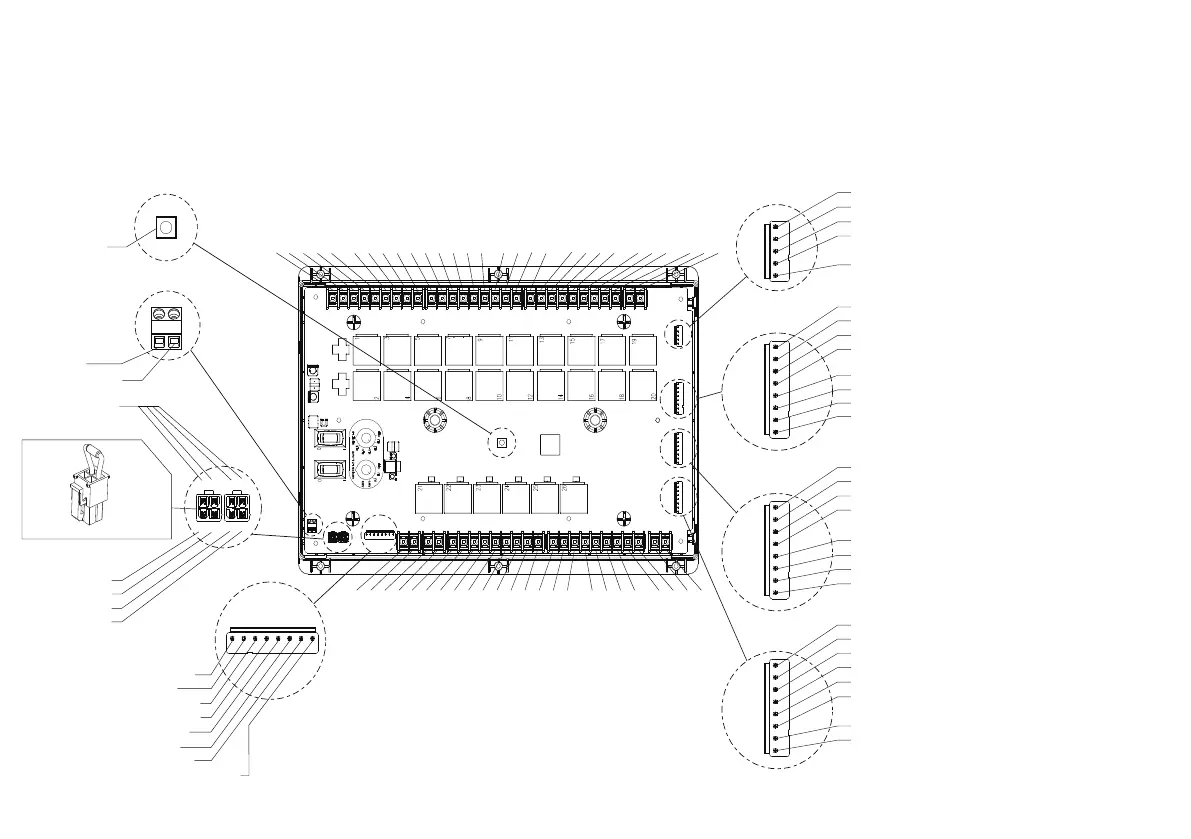

WIRING
The Wiring Diagram Depicts
All The Wiring Connections
Required For Proper Operation
Of The Unit.
Body Control Module (BCM)
Connections
