Instalação de ventilação externa
ASSEMBLEIA V-FIN
Se o exaustor não tiver a capota V-n 1 montada, terá de encaixar as metades na sua estrutura. As
fotograas mostram apenas um exemplo de como montar a aba em V, uma vez que os pontos de
venda podem variar consoante os diferentes modelos e congurações.

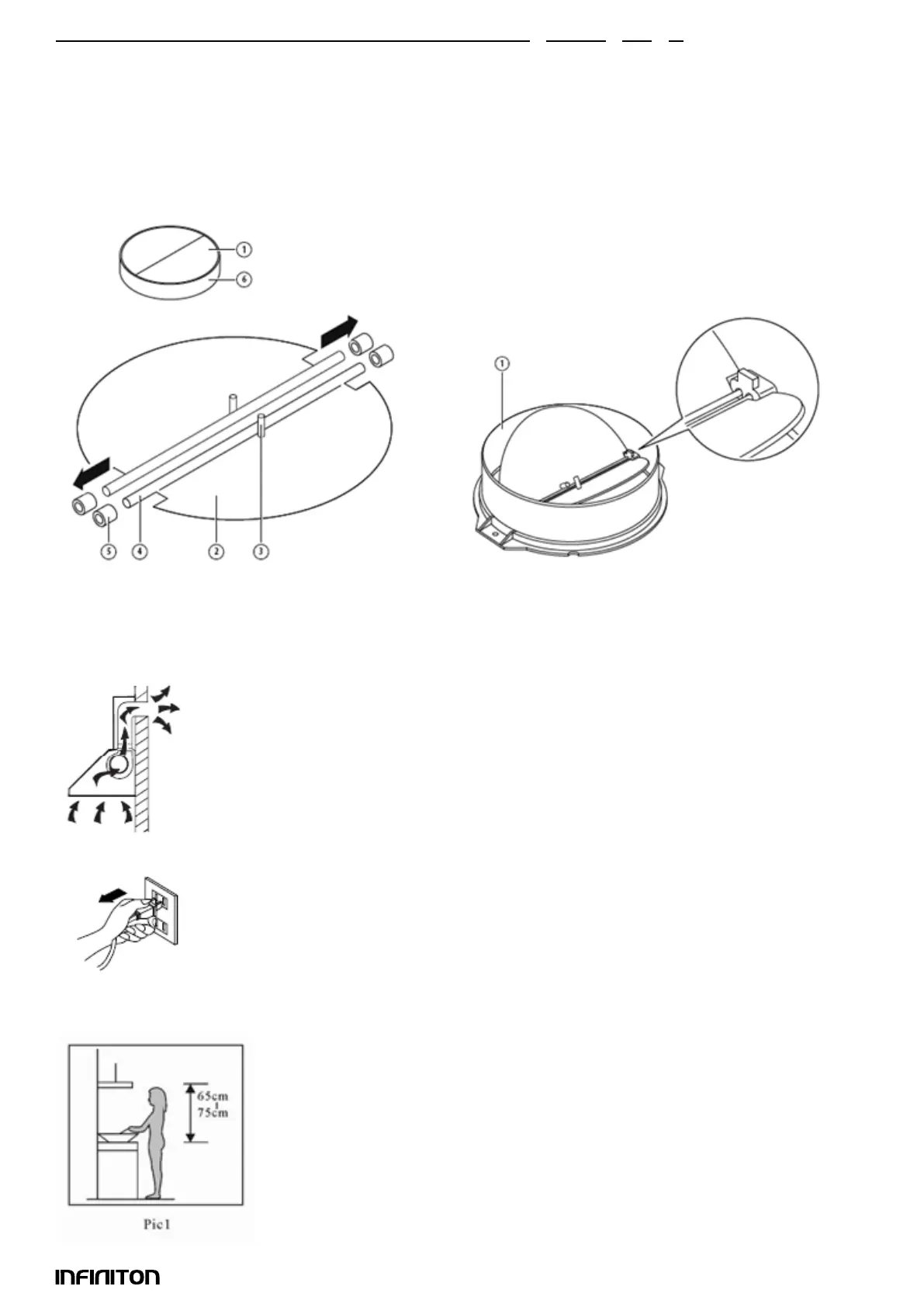

Para montar a aba em V 1 é necessário:
Instalação
1. Montar as duas meias partes (2) sobre o corpo (6).
2. O pino (3) deve estar virado para cima.
3. A haste (4) deve ser inserida nos orifícios (5) do corpo;
4. Repetir todas as operações para a outra metade do ap.
Instalação do exaustor
Se tiver uma saída para o exterior, o seu exaustor pode ser ligado como mostra a gura abaixo utili-
zando uma conduta de extracção (esmalte, alumínio, tubo exível ou material não inamável com um
diâmetro interior de 150mm).
1. Antes da instalação, desligar a unidade e desconectá-la da tomada eléctrica.
2. O exaustor deve ser colocado a uma distância de 65~75cm acima da superfície de cozedura para
melhores resultados.t
