Instalación de la ventilación exterior

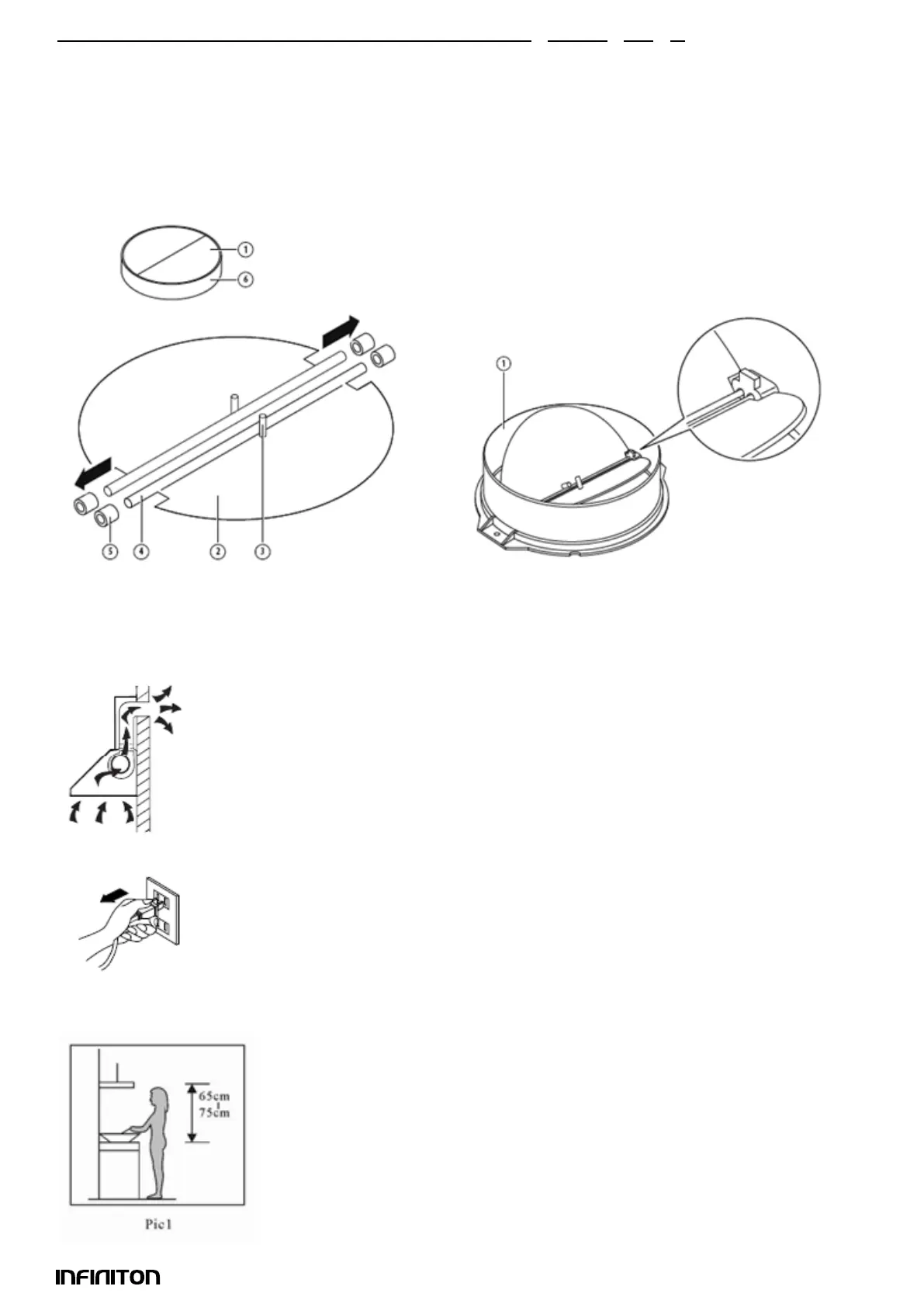

MONTAJE DE LA ALETA EN V
Si la campana extractora no tiene la aleta en V 1 montada, deberá montar las mitades en su estructura.
Las imágenes sólo muestran un ejemplo de cómo montar la aleta en V, ya que las salidas pueden variar
según los diferentes modelos y conguraciones.
Para montar la solapa en V 1 debe:
Instalación
1. Monte las dos medias partes (2) en el cuerpo (6)
2. El pasador (3) debe estar orientado hacia arriba
3. El eje (4) debe introducirse en los agujeros (5) del cuerpo;
4. Repita todas las operaciones para la otra mitad de la aleta.
Instalación de la campana extractora
Si tiene una salida al exterior, su campana extractora puede conectarse como en la imagen inferior
mediante un conducto de extracción (esmalte, aluminio, tubo exible o material no inamable con un
diámetro interior de 150mm)
1. Antes de la instalación, desconecte la unidad y desenchúfela de la toma de corriente.
2. La campana extractora debe colocarse a una distancia de 65~75cm por encima de la supercie de
cocción para obtener el mejor resultado.
