Infiniton CMPT-CLR92S - Montagem da Chaminé

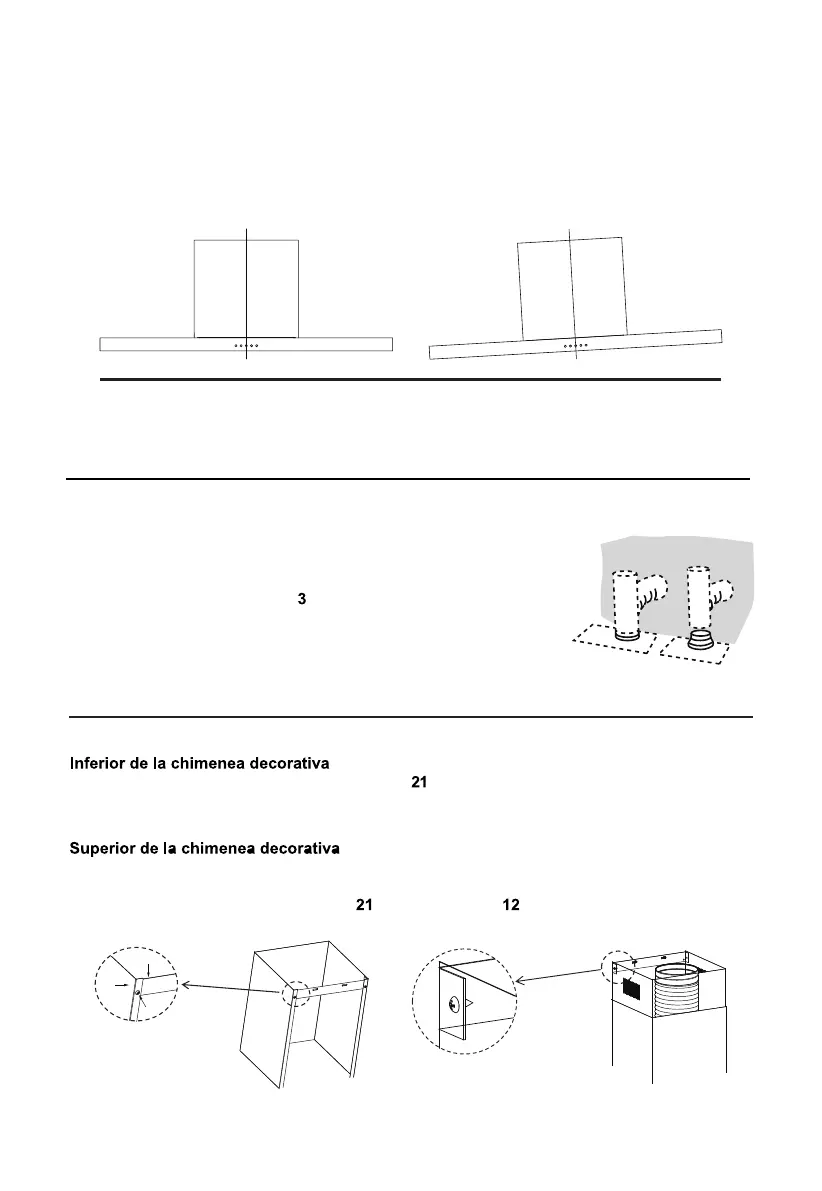

Enganche o corpo do exaustor



Engate o corpo do exaustor no suporte 20.
Nivele o corpo do exaustor.
Retire o filtro dentro do corpo do exaustor, fixe os parafusos 10 às tomadas de parede
11 nos pontos (3).
Correto Incorrect


21
2.1
12
2 3 4
5
7 8
9 10 11
ES-6
CONEXÕES
VERSÃO DO DISPOSITIVO DE ESCAPE A SAÍDA DO AR.
Ao instalar a versão de sucção, conecte o exaustor ao tubo de
saída usando um tubo rígido ou flexível de ø 150 ou Ø 120 mm,
cuja escolha é deixada para o instalador.
 Para instalar uma conexão de descarga de ar de ɸ 120 mm,
insira o grampo de redução na saída do ar.
Conserte o tubo 4 na posição usando grampos adequados para
tubo (não fornecido).
Remova os filtros de carvão.


MONTAGEM DA CHAMINÉ
A lareira só pode ser instalada com uma capa extenuante.
 Fixar um suporte de fixação para a lareira
na parte decorativa inferior da lareira com 2
parafusos12 (4,2 x 9,5) fornecido com a tampa.
Insira a chaminé decorativa superior 2.2 na chaminé inferior decorativa 2.1 e
arraste-a para o suporte 21.
com 2 parafusos (4.2X 9.5) fornecidosFixar a chaminé superior no suporte
com a tampa.
