Infiniton CMPT-CLR92S - Montaje de la Chimenea

Enganchar el cuerpo de la campana



Enganche el cuerpo de la campana extractora en el soporte 20.

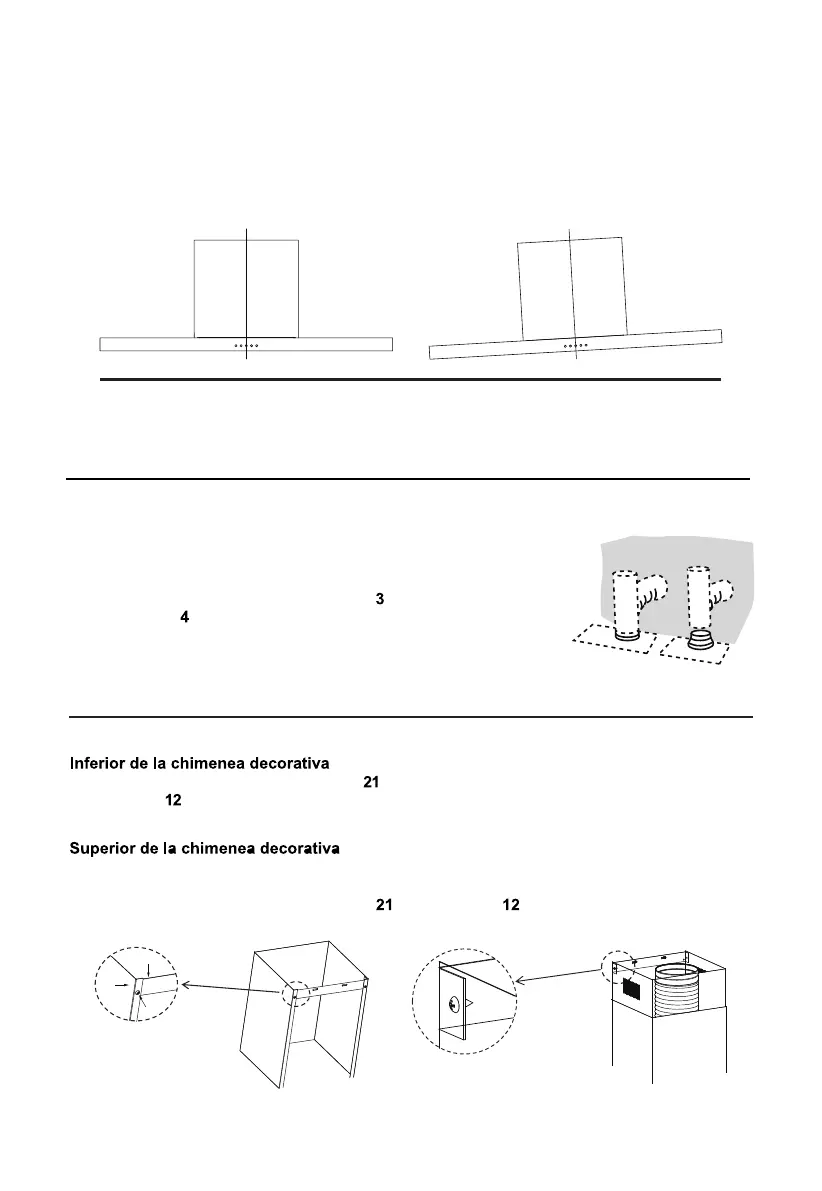

Nivelar el cuerpo de la campana extractora.
Retire el filtro del interior del cuerpo de la campana extractora, fije los tornillos 10 a los
Enchufes de Pared 11 en los puntos (3).
Correcto Incorrecto


21
2.1
12
2 3 4
5
7 8
9 10 11
ES-6
CONEXIONES
DISP
OSITIVO DE ESCAPE VERSIÓN LA SALIDA DEL AIRE.
Cuando instale la versión aspirante, conecte la campana al tubo de
salida mediante un tubo rígido o flexible ɸ 150 o ɸ 120 mm, cuya
elección se le deja al instalador.

Para instalar una conexión de descarga de aire de ɸ 120 mm,
introduzca la abrazadera de reducción
en la salida del aire.
Fije el
tubo
en posición usando abrazaderas adecuadas para
t
ubería (no suministrado).
Quite los filtros de carbón vegetal.


MONTAJE DE LA CHIMENEA
La chimenea sólo se puede instalar con cubierta extenuante.

Fij
e un soporte de fijación la chimenea
en el Inferior decorativo de la chimenea con 2
tor
nillos
( x 9.5) suministrado con 4.2 la
cubierta.
Inserte la chimenea decorativa superior 2.2 en la chimenea decorativa inferior 2.1 y
arrástrela hacia el soporte 21.
Fije la chimenea superior en el soporte con 2 tornillos (4.2X 9.5) proporcionados
con la cubierta.
