Marque um ponto (3) na linha horizontal C, 80 mm à direita da linha de referência vertical.
Repita esta operação no outro lado, verifique se ambas as marcas estão niveladas.
Perfure nos pontos marcados (1,2,3) usando uma broca de 10 mm.
Insira os plugues nos orifícios.
Fixe o suporte de fixação (20) com 3 parafusos 10 (5x50) fornecidos com o exaustor.
Abra o painel.
Remova o filtro de graxa de metal usando as alças fornecidas.

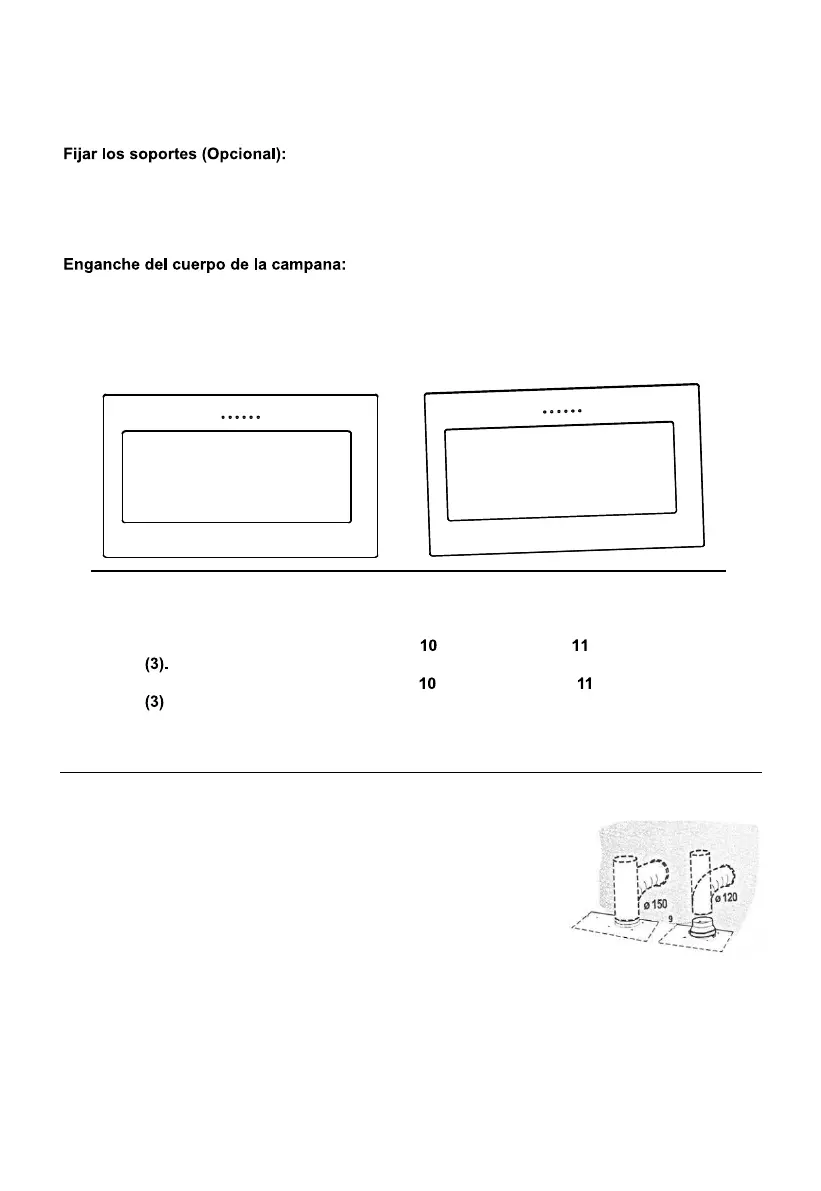

(Any) Ligue o corpo do capô ao suporte
(O) Prenda o corpo do capuz aos parafusos (5 x 50) nos pontos (2). Por si só o
corpo do sino é nivelado.
Correto Incorreto
nos
para os ramplugs nos
Fixe os parafusos do interior do corpo do sino para os ramplugs
pontos
Fixe os parafusos do interior do corpo do sino
pontos . Monte o filtro no capô.
Feche o painel.
CONEXÕES
VERSÃO DO DISPOSITIVO DE ESCAPE A SAÍDA DO AR.
Ao instalar a versão de sucção, conecte o exaustor ao tubo de
saída usando um tubo rígido ou flexível de ø 150 ou Ø 120 mm,
cuja escolha é deixada para o instalador.
Para instalar uma conexão de descarga de ar de ɸ 120 mm,
insira o grampo de redução 3 na saída de ar.
Fixe o tubo 4 na posição usando grampos de tubo adequados
(não fornecidos).
Remova os filtros de carvão.
