INFOSEC Nomad Combo C2 - Page 11

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com
Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 05 14 AA 59 203 02
4
AVERTISSEMENT ! Il est très important pour la sécurité du système et
l'efficacité de l'exploitation d'utiliser un câble approprié pour la connexion de la
batterie. Afin de réduire le risque de blessures, veuillez utiliser des câbles et des
bornes de taille recommandée comme indiqué ci-dessous.
Taille recommandée pour les câbles et bornes de
batterie :
Modèle
Ampérage
typique
Capacité
des
batteries
Taille du
câble
AWG/MM²
Type de cosse pour borne de câble
Valeur du
couple
Câble mm²
Dimensions
D (mm)
L (mm)
1 KVA /
2 KVA
66 A
100 AH
1*6AWG/16
16
6.4
29.2
2 à 3 Nm
2*10AWG/6
6
6.4
23.8
3 KVA
100 A
100 AH
200 AH
1*4AWG/25
25
6.4
33.2
2*8AWG/10
10
6.4
29.2
4KVA
67A
200AH
1*4AWG/25
25
6.4
33.2
2*8AWG/10
10
6.4
29.2
5KVA
84A
200AH
1*4AWG/25
25
6.4
33.2
2*8AWG/10
10
6.4
29.2

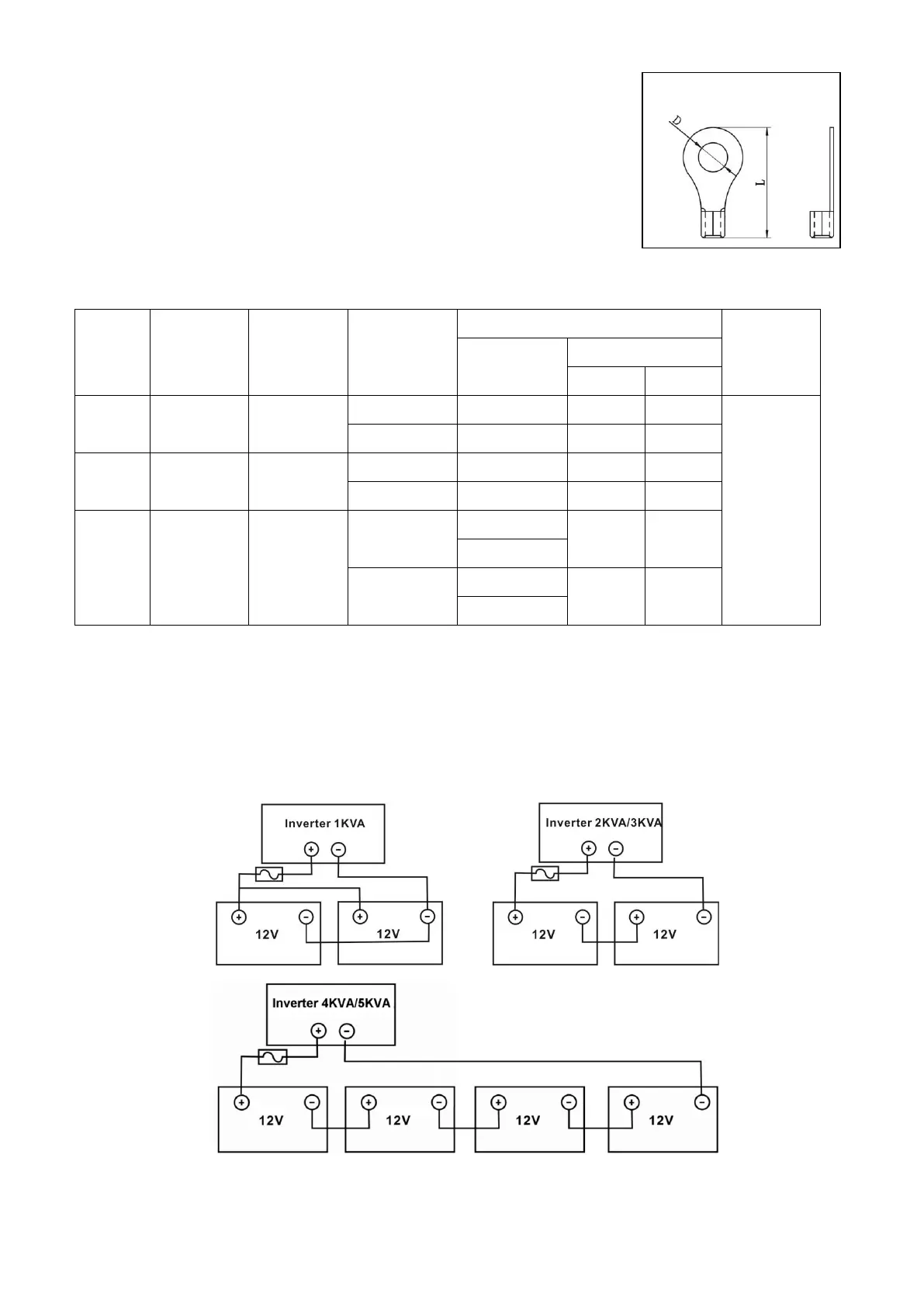

Veuillez suivre les étapes suivantes pour connecter les batteries :
1. Placez la cosse en suivant les tailles recommandées pour les câbles et les bornes.
2. Le modèle 1 KVA prend en charge le système 12 Vdc, les modèle 2-3 KVA le système 24 Vdc et 48 Vdc pour les
modèles 4-5KVA. Connectez tous les blocs de batteries comme indiqué ci-dessous. Il est suggéré de connecter sur
chacun une batterie d'une capacité d'au moins 100 Ah pour les modèles de 1 à 3KVA et une capacité d’au moins
200Ah pour les modèles 4 et 5 KVA.
REMARQUE : N'utilisez que des batteries au plomb-acide scellées ou batterie au plomb-acide scellées GEL/AGM.
Cosse de raccordement :
